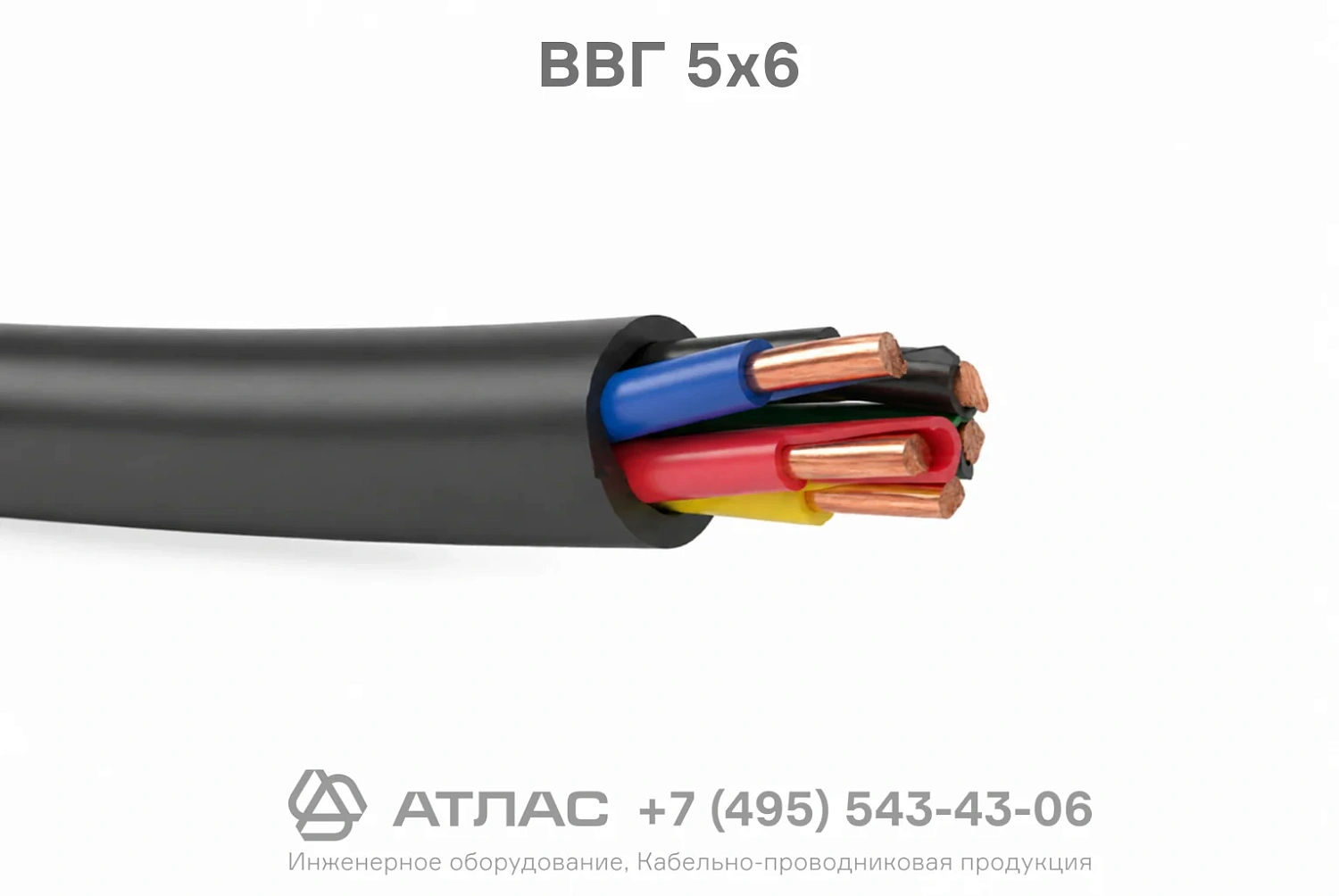

ВВГ 5х6 кабель силовой медный пятижильный с изоляцией и оболочкой из ПВХ пластиката 0,66 кВ
Кабель ВВГ 5х6 силовой — это пятижильный медный кабель с изоляцией и наружной оболочкой из поливинилхлоридного пластиката без защитного бронированного покрова. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется высокой электрической надежностью, устойчивостью к воздействию климатических факторов в широком температурном диапазоне и длительным сроком безаварийной службы.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности слоев, основные технические характеристики и рекомендованные области применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ 5х6 содержит полную информацию о материалах изоляции, оболочки и параметрах токопроводящих жил:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного покрова поверх оболочки («голый», без брони);
- 5 — количество токопроводящих жил;
- 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные проводники круглой формы (однопроволочные или многопроволочные) номинальным сечением 6 мм².
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник правильной скруткой.
- Внутреннее заполнение — экструдированный слой из полимерного компаунда или ПВХ пластиката, придающий кабелю круглую форму и заполняющий промежутки между жилами.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние слои от пыли, влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Относительная влажность воздуха при температуре до +35 °C | до 98 % |
| Температура прокладки без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил при токах КЗ | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (справочно) | 16,5 мм |
| Расчетная масса (вес) 1 км кабеля | 390 кг |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
Силовой кабель ВВГ 5х6 предназначен для стационарной прокладки в различных электрических сетях:
- для распределения электроэнергии в трехфазных сетях с нулевым рабочим и защитным проводниками (3 фазы + N + PE);
- для прокладки в сухих и влажных производственных помещениях, кабельных эстакадах, коллекторах и технологических каналах;
- для открытого монтажа по стенам зданий, в кабельных лотках, коробах и гофрированных трубах при отсутствии риска механических повреждений;
- для подключения силового оборудования, распределительных щитов, станков, насосных агрегатов и вентиляционных установок;
- для одиночной прокладки в кабельных сооружениях (при групповой прокладке требуется нанесение огнезащитных покрытий).
