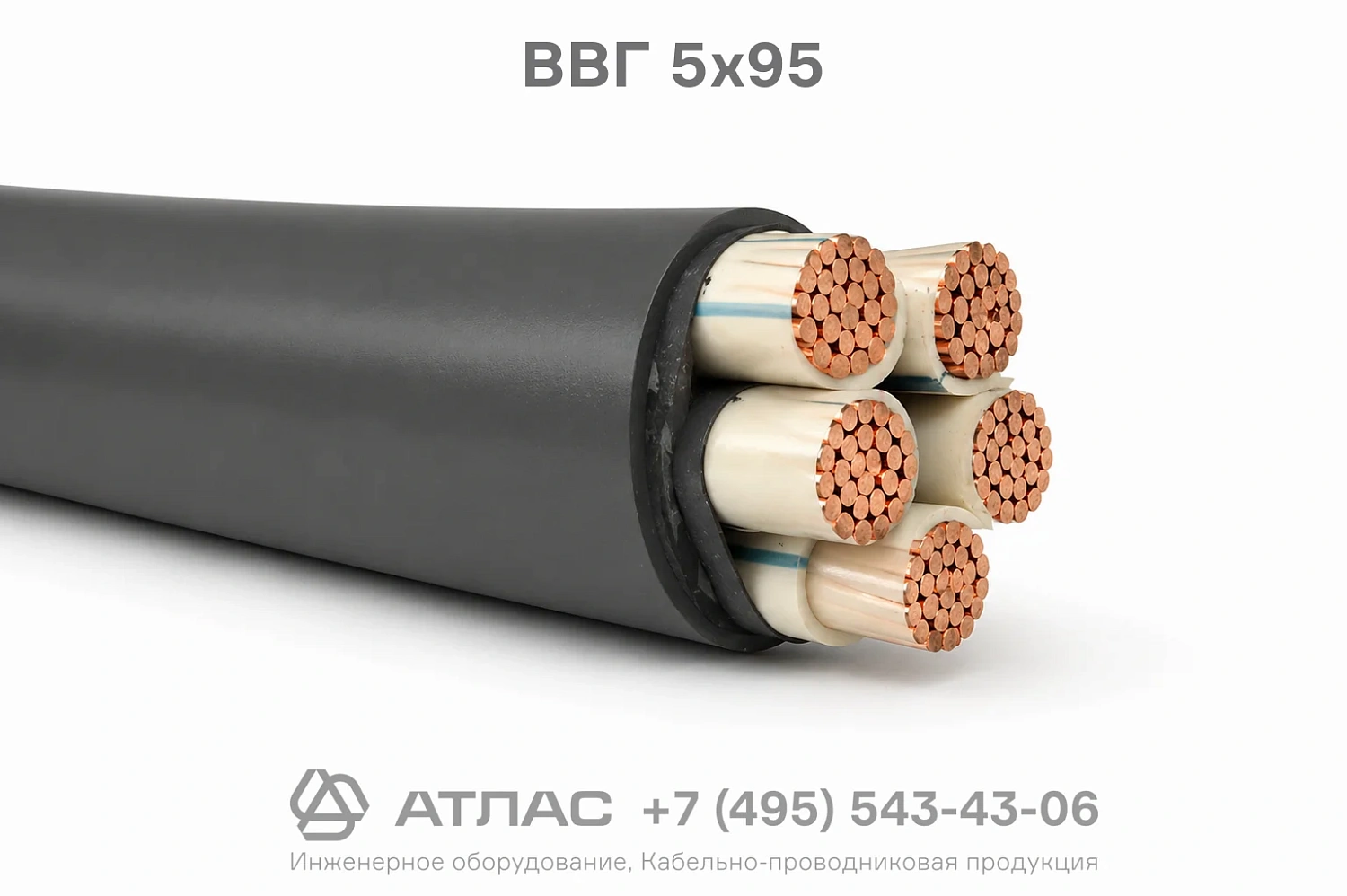

ВВГ 5х95 силовой пятижильный медный кабель с изоляцией и оболочкой из ПВХ для стационарной прокладки
125.60 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
5028
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х95 силовой с медными токопроводящими жилами предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ. Изделие выполнено в изоляции и оболочке из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
5028
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
41.5
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Кабель ВВГ 5х95 силовой предназначен для передачи и распределения электрической энергии в фиксированных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено пятью медными токопроводящими жилами крупного сечения 95 мм² с индивидуальной изоляцией и внешней оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой надежностью, устойчивостью к воздействию климатических факторов и длительным расчетным ресурсом безаварийной службы в стандартных эксплуатационных условиях.
Ниже приведена подробная расшифровка маркировки, послойная конструкция и нормативные технические параметры изделия.
Подробная расшифровка маркировки
Буквенно-цифровое обозначение кабеля содержит исчерпывающие данные о применяемых материалах и конструктивных параметрах:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие наружного бронированного покрова поверх оболочки;
- 5 — количество токопроводящих медных жил внутри изделия;
- 95 — номинальное сечение каждой жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — пять многопроволочных медных жил круглого или секторного профиля, соответствующих ГОСТ 22483.
- Изоляция жил — слой ПВХ пластиката нормативной толщины с индивидуальной цветовой кодировкой каждой жилы.
- Скрутка и заполнение — изолированные жилы скручены в общий сердечник с заполнением межжильного пространства негигроскопичным составом.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы кабеля от влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 1 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | от -15 °C до +50 °C |
| Максимальная рабочая температура жил | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Расчетный наружный диаметр | 41.5 мм |
| Расчетная масса (вес) | 5028 кг/км |
| Относительная влажность воздуха при +35 °C | до 98 % |
| Срок службы | не менее 30 лет |
Область применения
- Организация распределительных электросетей на промышленных объектах, предприятиях и производственных площадках.
- Стационарная прокладка внутри сухих, сырых и периодически затапливаемых производственных помещений и распределительных пунктов.
- Монтаж кабельных линий по кабельным эстакадам, в блоках, коробах, лотках и каналах при отсутствии риска механических повреждений.
- Прокладка на открытом воздухе при обеспечении защиты от прямого солнечного излучения.
- Подключение мощных электроприводов, щитов вводно-распределительных устройств и силового технологического оборудования.
