ВВГЭнг(А)-FRLSLTx 4х185 огнестойкий экранированный медный силовой кабель с низким дымовыделением

Кабель ВВГЭнг(А)-FRLSLTx 4х185 силовой экранированный — это специализированное кабельное изделие с медными токопроводящими жилами, предназначенное для стационарной прокладки в силовых сетях напряжением до 1 кВ. Кабель отличается высочайшим уровнем пожарной безопасности: сохраняет функционирование цепей в условиях открытого пламени не менее 180 минут, не распространяет горение при пучковой прокладке по категории А, выделяет минимальное количество дыма при тлении и обладает ультранизкой токсичностью продуктов горения.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и рекомендованные сферы применения данного изделия.

Подробная расшифровка маркировки

Каждое буквенное и цифровое обозначение маркировки строго регламентировано стандартами и указывает на свойства кабеля:

• В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие отдельного бронированного покрова поверх сердечника;
• Э — наличие общего электромагнитного экрана из медных лент или медной фольги;
• нг(А) — не распространяет горение при групповой прокладке по наиболее жесткой категории А;
• FR — огнестойкое исполнение за счет термического барьера из слюдосодержащих лент вокруг токопроводящих жил;
• LS — пониженное выделение дыма и газов при тлении и горении (Low Smoke);
• LTx — низкая токсичность продуктов термической деструкции и горения (Low Toxicity);
• 4 — четыре токопроводящие жилы;
• 185 — номинальное сечение токопроводящих жил в квадратных миллиметрах.

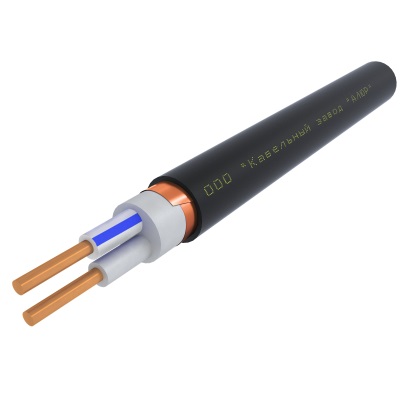

Конструкция кабеля

1. Токопроводящие жилы — медные, секторной или круглой формы, многопроволочные, уплотненные, 1 или 2 класса гибкости по ГОСТ 22483.
2. Огнестойкий термобарьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с цветовой маркировкой.
4. Скрутка — изолированные жилы скручены в сердечник правильной геометрической формы.
5. Внутренняя оболочка — межжильное заполнение из невулканизированной мелонаполненной полимерной композиции.
6. Экран — электромагнитный экран из спирально наложенных медных лент с продольной контактной медной проволокой.
7. Внешняя оболочка — поливинилхлоридный пластикат с нормированными характеристиками пониженной пожароопасности, пониженного дымовыделения и малой токсичности.

Основные технические характеристики

Область применения

• Электроснабжение систем противопожарной защиты, установок водяного и газового пожаротушения, аварийной вентиляции и дымоудаления.
• Питание операционных блоков, реанимационных отделений и медицинского оборудования жизнеобеспечения в больницах и стационарах.
• Прокладка в зданиях детских садов, школ, интернатов, спальных корпусов и домов престарелых с жесткими требованиями к токсичности продуктов горения.
• Торгово-развлекательные комплексы, аэропорты, вокзалы, станции метрополитена и высотные общественные здания.
• Электроустановки и кабельные сооружения с высокими требованиями к электромагнитной совместимости и защите от наводок.
