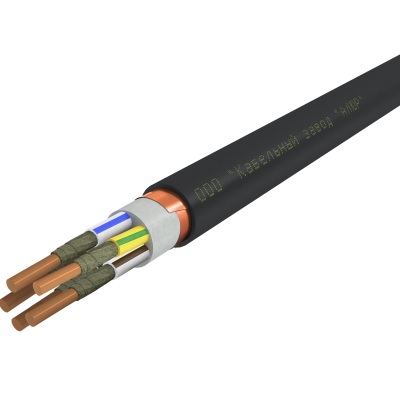

ВВГЭнг(А)-FRLS 5х35 кабель силовой экранированный огнестойкий с медными жилами, на номинальное напряжение 1 кВ
3 486.38 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
2545
Температура монтажа °C
:
не ниже -15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГЭнг(А)-FRLS 5х35 силовой экранированный огнестойкий предназначен для распределения электроэнергии в системах пожарной безопасности и жизнеобеспечения с защитой от внешних электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
2545
Температура монтажа °C
не ниже -15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
33.2
Номинальное напряжение, кВ
0.66 / 1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
да
Пониженное дымогазовыделение
Да
Время работы в открытом огне
180 мин
Категория пожарной опасности
нг(А)-FRLS
Кабель ВВГЭнг(А)-FRLS 5х35 силовой экранированный — это кабельное изделие с медными жилами, предназначенное для стационарной прокладки в электрических сетях с повышенными требованиями к пожарной безопасности. Конструкция изделия обеспечивает сохранение работоспособности в условиях воздействия открытого пламени не менее 180 минут, характеризуется пониженным дымо- и газовыделением при горении и тлении, а также наличием экрана, защищающего цепи от взаимных и внешних электромагнитных помех.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГЭнг(А)-FRLS 5х35 расшифровывается в соответствии с требованиями стандартов:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова («голый»);
- Э — общий экранирующий слой из медных лент или фольгированного композита с контактным проводником для защиты от электромагнитных помех;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- FR — огнестойкое исполнение (Fire Resistance), обеспечивающее сохранение функционирования в условиях открытого огня за счет слюдосодержащих термобарьерных лент;
- LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke);
- 5 — пять токопроводящих жил;
- 35 — номинальное сечение каждой токопроводящей жилы составляет 35 мм².
Конструкция кабеля
- Токопроводящие медные жилы круглого сечения (однопроволочные или многопроволочные 1 или 2 класса по ГОСТ 22483-2012).
- Огнестойкий барьер из двух слюдосодержащих лент, наложенных со спиральным перекрытием на каждую жилу.
- Изоляция жил из ПВХ пластиката пониженной пожарной опасности с цветовой или цифровой маркировкой.
- Внутренняя экструдированная оболочка или поясная изоляция с заполнением промежутков между скрученными жилами материалом пониженной пожарной опасности.
- Электромагнитный экран из медных лент (или медной фольги) с продольно проложенной медной контактной проволокой.
- Внешняя защитная оболочка из поливинилхлоридного пластиката пониженной пожароопасности со сниженным уровнем дымо- и газовыделения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ / 1 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Допустимая длительная температура нагрева жил | +70 °C |
| Предельная температура нагрева жил при токах КЗ | +160 °C |
| Предельная температура жилы по условию невозгорания при КЗ | +400 °C |
| Время сохранения работоспособности в условиях пожара | не менее 180 минут |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Расчетный наружный диаметр (справочно) | 33,2 мм |
| Расчетная масса (справочно) | 2545 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Электропитание систем противопожарной защиты: насосов пожаротушения, установок дымоудаления, аварийного освещения и эвакуационных систем;
- Питание операционных блоков и оборудования жизнеобеспечения медицинских учреждений;
- Прокладка в кабельных сооружениях, производственных помещениях и на объектах с повышенным уровнем электромагнитного фона;
- Групповая стационарная прокладка цепей питания и распределения энергии на объектах с повышенными требованиями к пожарной безопасности.
