ВВГЭнг(А)-FRLS 5х50 силовой экранированный огнестойкий медный кабель пониженной пожарной опасности

Кабель ВВГЭнг(А)-FRLS 5х50 силовой экранированный — это кабельное изделие с пятью медными токопроводящими жилами номинальным сечением 50 мм², оснащенное общим медным экраном и огнестойким барьером из слюдосодержащих лент. Изделие предназначено для передачи и распределения электроэнергии в стационарных установках с повышенными требованиями к пожарной безопасности. Ключевыми эксплуатационными характеристиками являются сохранение работоспособности в условиях воздействия открытого пламени не менее 180 минут, пониженное дымо- и газовыделение при тлении и горении, а также надежная защита передаваемого сигнала и цепей от электромагнитных помех.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и базовые эксплуатационные параметры изделия.

Подробная расшифровка маркировки

Структура условного обозначения кабеля ВВГЭнг(А)-FRLS 5х50 расшифровывается следующим образом:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитных бронированных покровов поверх оболочки (голый кабель);
• Э — наличие общего защитного экрана из медных лент или медной фольги с контактным проводником;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее сохранение функционирования цепей при прямом воздействии огня за счет слюдосодержащего термического барьера;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 5 — количество токопроводящих жил;
• 50 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

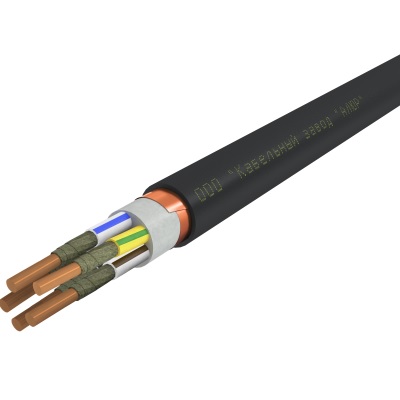

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые или секторные, однопроволочные или многопроволочные, соответствующие нормам ГОСТ 22483.
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами.
3. Изоляция жил — ПВХ пластикат пониженной пожарной опасности с цветовой маркировкой.
4. Скрутка — изолированные жилы скручены в сердечник.
5. Внутренняя оболочка (поясная изоляция) — ПВХ пластикат пониженной пожарной опасности, заполняющий промежутки между жилами.
6. Экран — обмотка из медных лент или медной фольги, служащая защитой от взаимных и внешних электромагнитных помех.
7. Наружная оболочка — защитный шланг из ПВХ пластиката пониженной пожарной опасности.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная сигнализация, системы оповещения и управления эвакуацией людей (СОУЭ).
• Электропитание систем дымоудаления, подпора воздуха и насосных станций пожаротушения.
• Цепи аварийного освещения, питания лифтов для транспортировки пожарных подразделений и операционных блоков больниц.
• Объекты с повышенными требованиями к электромагнитной совместимости, где требуется защита цепей от наведенных помех.
• Групповая прокладка в кабельных сооружениях, производственных помещениях, жилых и общественных зданиях.
