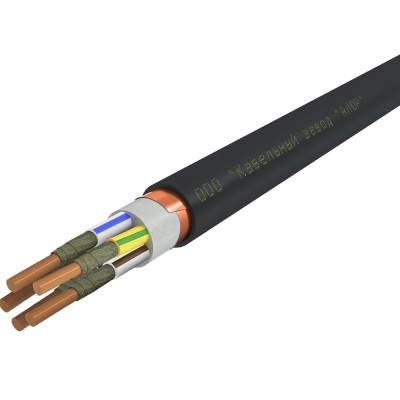

ВВГЭнг(А)-FRLS 5х6 кабель силовой экранированный огнестойкий медный пятижильный сечением 6 мм2
670.27 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
697
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой ВВГЭнг(А)-FRLS 5х6 предназначен для питания систем пожарной безопасности и аварийного освещения. Оснащен медным экраном от помех и слюдосодержащим термобарьером с пределом огнестойкости 180 минут.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
697
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
18.2
Номинальное напряжение, кВ
0.66; 1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Да (медная лента или фольга)
Пониженное дымогазовыделение
Да
Время работы в открытом огне
180 мин
Категория пожарной опасности
П1б.1.2.2.2
Кабель силовой ВВГЭнг(А)-FRLS 5х6 — это экранированный огнестойкий силовой кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электроэнергии в цепях, требующих повышенной надежности. Изделие сохраняет работоспособность в условиях открытого огня не менее 180 минут, характеризуется пониженным уровнем дымо- и газовыделения при горении и тлении, а также обеспечивает надежную защиту сигналов и цепей от внешних электромагнитных наводок благодаря наличию общего медного экрана.
Ниже представлена подробная расшифровка маркировки кабеля, его послойная конструкция, нормативные параметры и основные области монтажа.
Подробная расшифровка маркировки
Обозначение кабеля ВВГЭнг(А)-FRLS 5х6 содержит полную информацию о его конструктивных материалах и характеристиках пожарной безопасности:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- В — наружная оболочка кабеля изготовлена из ПВХ пластиката пониженной пожарной опасности
- Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки
- Э — наличие общего экрана из медной фольги или медных лент для защиты от электромагнитных помех
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
- FR — Fire Resistance, огнестойкое исполнение за счет слюдосодержащей ленты, наложенной непосредственно на токопроводящую жилу
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении
- 5 — количество токопроводящих жил
- 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²)
Конструкция кабеля
- Токопроводящие жилы — круглые медные, однопроволочные или многопроволочные, номинальным сечением 6 мм²
- Огнестойкий термический барьер — обмотка жил двумя слюдосодержащими лентами с перекрытием
- Изоляция жил — ПВХ пластикат пониженной пожарной опасности с отличительной цветовой маркировкой
- Скрутка — изолированные жилы скручены в сердечник правильной формы
- Внутренняя оболочка (заполнение) — поливинилхлоридный состав пониженной пожарной опасности, заполняющий промежутки между жилами
- Экран — спиральная обмотка из медных лент или фольги с перекрытием и медной контактной проволокой
- Наружная защитная оболочка — поливинилхлоридный пластикат с пониженным дымо- и газовыделением
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ / 1 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Огнестойкость в условиях стандартного пожара | не менее 180 минут |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Допустимая длительная температура нагрева жил | +70 °C |
| Максимальная температура жил при коротком замыкании | +160 °C |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Питание систем противопожарной защиты: пожарной сигнализации, автоматических систем пожаротушения, насосов внутреннего пожарного водопровода
- Электроснабжение систем противодымной вентиляции, аварийного освещения и эвакуационных указателей
- Операционные блоки, реанимационные отделения больниц и медицинских центров
- Объекты с повышенными требованиями к электромагнитной совместимости и защите от внешних наводок
- Электроустановки торгово-развлекательных центров, административных высотных зданий, вокзалов и аэропортов
- Групповая прокладка кабельных линий в кабельных сооружениях, лотках и коробах внутри помещений
