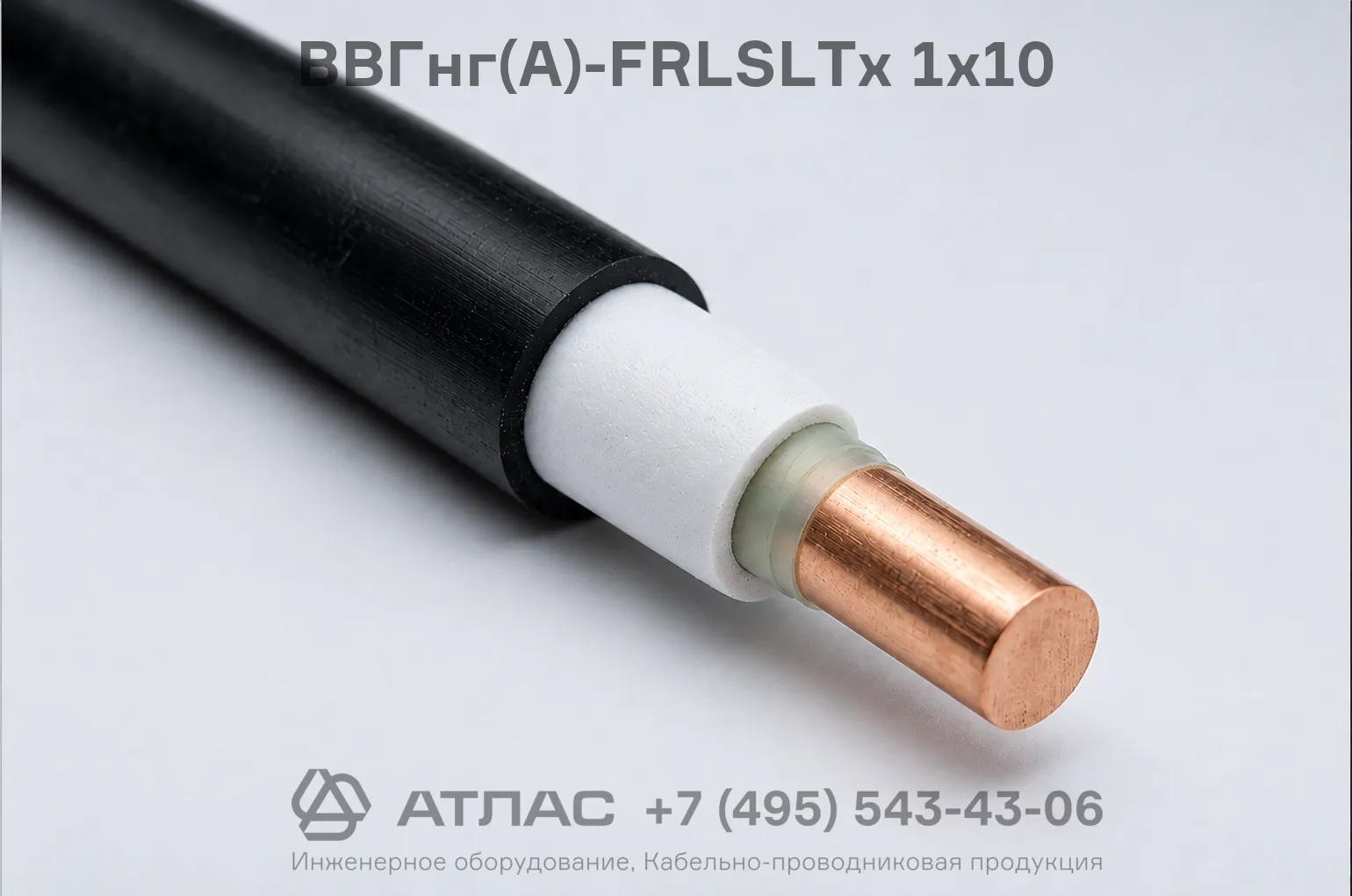

ВВГнг(А)-FRLSLTx 1х10 силовой медный огнестойкий кабель с пониженным дымогазовыделением и малой токсичностью
Кабель ВВГнг(А)-FRLSLTx 1х10 силовой — это огнестойкое кабельное изделие с медной токопроводящей жилой сечением 10 мм², разработанное для передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Ключевыми эксплуатационными свойствами данной марки являются повышенная огнестойкость за счет наличия слюдосодержащего термического барьера, пониженное дымо- и газовыделение при тлении и горении, а также предельно низкая токсичность продуктов горения (LTx). Кабель способен длительное время сохранять функциональность в условиях прямого воздействия огня, не выделяя опасных концентраций токсичных веществ, что критически важно для сохранения жизни людей при эвакуации.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные характеристики и область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-FRLSLTx 1х10 расшифровывается поэлементно следующим образом:
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие брони и защитных покровов поверх оболочки («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкий (Fire Resistance), токопроводящая жила защищена термическим барьером из двух слюдосодержащих лент;
- LS — пониженное выделение дыма и газа при горении и тлении (Low Smoke);
- LTx — низкая токсичность продуктов горения (Low Toxicity), безопасен для применения в зданиях с постоянным пребыванием людей;
- 1 — одна токопроводящая жила;
- 10 — номинальное сечение жилы составляет 10 мм².
Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная (класс 1) или многопроволочная (класс 2) круглой формы сечением 10 мм².
- Термический барьер — спиральная обмотка жилы двумя слюдосодержащими лентами с перекрытием, предохраняющая проводник от короткого замыкания при пожаре.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с низким дымовыделением и малой токсичностью.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности пониженной токсичности и дымовыделения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Номинальная частота сети | 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Огнестойкость (сохранение работоспособности в пламени) | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочно) | 12,2 мм |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Здания детских дошкольных и образовательных учреждений, школы, интернаты;
- Больницы, специализированные медицинские комплексы, поликлиники и госпитали;
- Дома престарелых, инвалидов и иные учреждения социальной инфраструктуры;
- Спальные корпуса пансионатов, санаториев, домов отдыха и гостиниц;
- Системы противопожарной защиты, охранно-пожарной сигнализации, аварийного освещения и вентиляции, эвакуационные лифты и насосы пожаротушения.
