ВВГнг(А)-FRLSLTx 1х16 кабель силовой огнестойкий на 0.66 кВ с медной жилой, ГОСТ 31996-2012

Кабель ВВГнг(А)-FRLSLTx 1х16 силовой — это огнестойкая кабельно-проводниковая продукция с медной токопроводящей жилой, предназначенная для стационарной прокладки в электрических сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие отличается высокой степенью пожарной безопасности: сохраняет функционирование в условиях открытого пламени не менее 180 минут (FR), не распространяет горение при групповой прокладке по категории А, выделяет минимальное количество дыма и газов при тлении (LS), а также характеризуется низкой токсичностью продуктов горения (LTx).

Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические характеристики и рекомендованная область применения данного силового кабеля.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-FRLSLTx 1х16 содержит исчерпывающие сведения о конструктивном исполнении, материалах изоляции и оболочки, показателях пожарной безопасности и геометрических параметрах изделия:

• В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — (Fire Resistance) огнестойкий, наличие термического барьера из двух слюдосодержащих лент, обеспечивающего сохранение работоспособности цепи при пожаре;
• LS — (Low Smoke) пониженное дымо- и газовыделение при горении и тлении;
• LTx — (Low Toxicity) низкая токсичность продуктов горения кабельного изделия;
• 1 — одна токопроводящая жила;
• 16 — номинальное сечение токопроводящей жилы составляет 16 мм².

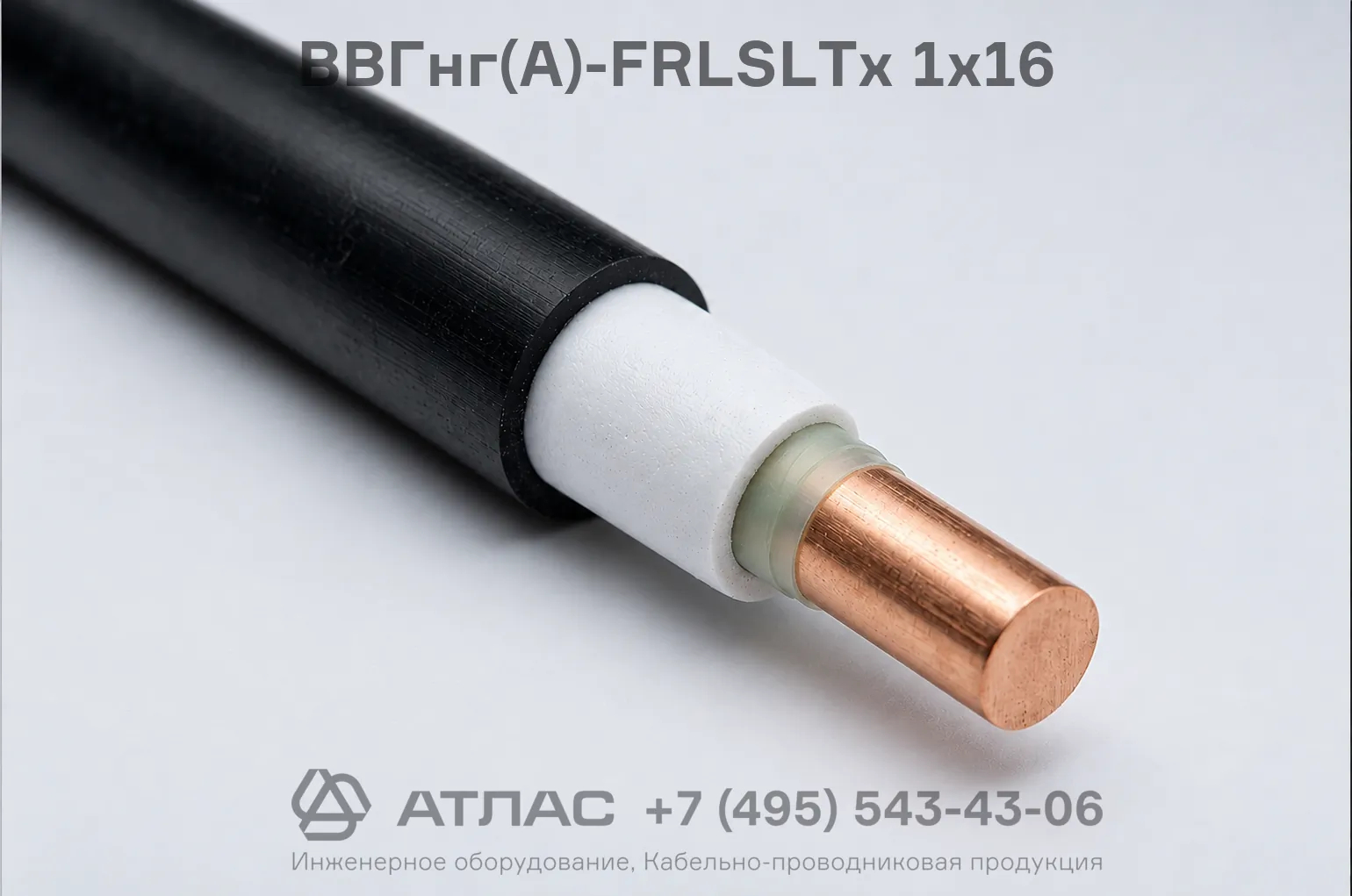

Конструкция кабеля

1. Токопроводящая жила — однопроволочная круглая медная жила (класс 1 по ГОСТ 22483-2021) номинальным сечением 16 мм²;
2. Огнестойкий барьер — обмотка из двух слюдосодержащих лент, наложенных с перекрытием непосредственно на токопроводящую жилу;
3. Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности, обеспечивающий надежную электрическую прочность;
4. Внутренняя оболочка (заполнение) — композиция из ПВХ пластиката пониженной пожарной опасности, заполняющая промежутки и придающая кабелю круглую форму;
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты, включая установки пожаротушения, автоматической пожарной и охранной сигнализации;
• Цепи аварийного освещения, системы эвакуации, вентиляции и дымоудаления на объектах с массовым пребыванием людей;
• Здания детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц и спальных корпусов образовательных организаций;
• Операционные блоки медицинских учреждений, объекты интернатного типа и социальные учреждения;
• Электропроводка в зданиях и сооружениях с повышенными требованиями к токсичности продуктов горения и сохранению целостности цепей при пожаре.
