ВВГнг(А)-FRLSLTx 1х25 медный огнестойкий низкотоксичный не распространяющий горение силовой кабель 0.66 кВ

Кабель ВВГнг(А)-FRLSLTx 1х25 силовой — это огнестойкое кабельное изделие с медной токопроводящей жилой, предназначенное для стационарной прокладки в электросетях на номинальное переменное напряжение 0,66 кВ. Кабель сохраняет работоспособность в условиях воздействия открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке по категории А, отличается пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и рекомендованные области применения данного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx 1х25 расшифровывается следующим образом:

• В — изоляция жилы выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — отсутствие защитного бронированного покрова (голый)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
• FR — огнестойкое исполнение (Fire Resistance), наличие термического барьера из слюдосодержащих лент поверх медной жилы для сохранения работоспособности при пожаре не менее 180 минут
• LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke)
• LTx — низкая токсичность продуктов горения и термической деструкции (Low Toxicity)
• 1 — количество токопроводящих жил
• 25 — номинальное сечение токопроводящей жилы в квадратных миллиметрах

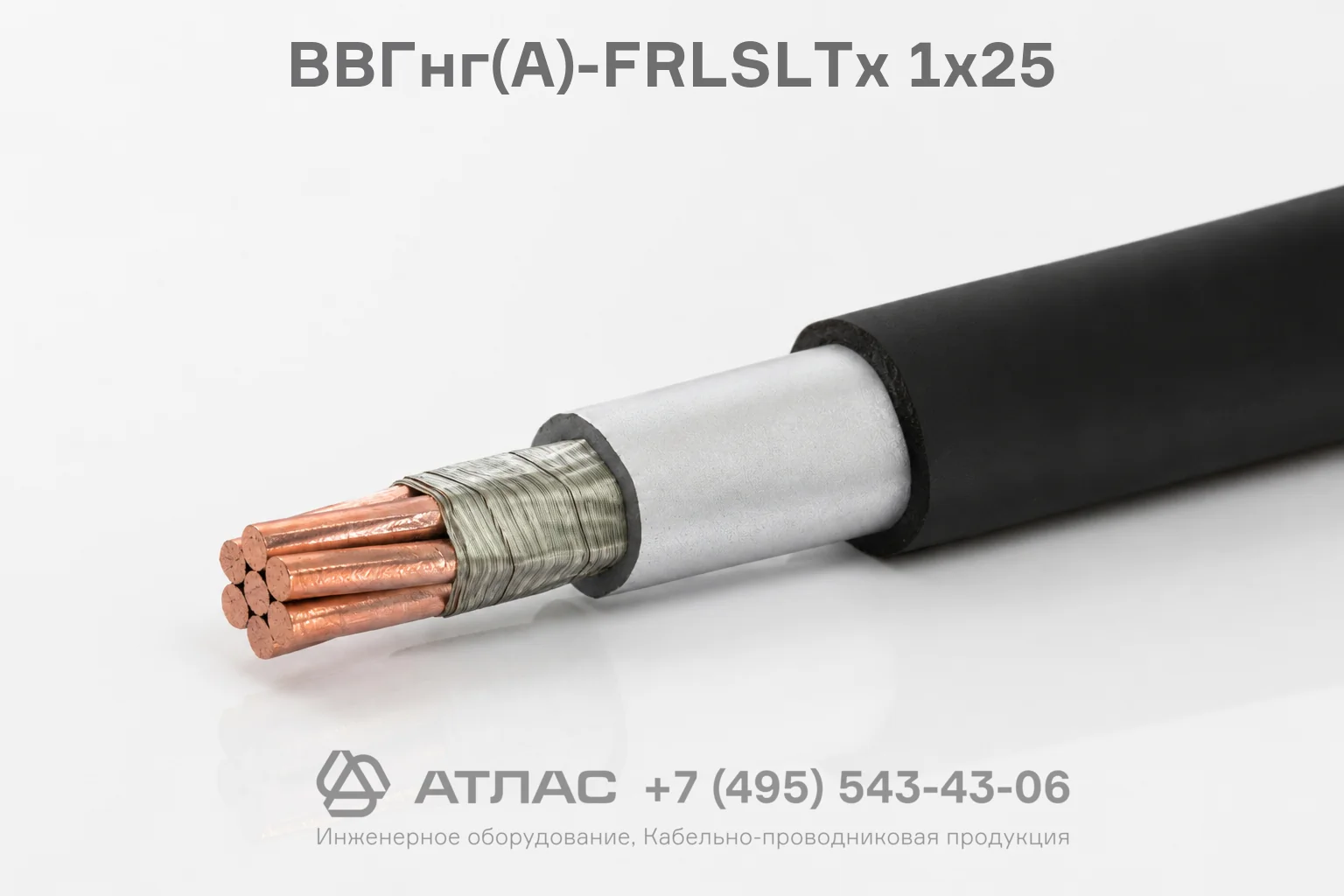

Конструкция кабеля

1. Токопроводящая жила — медная однопроволочная или многопроволочная, круглой формы, сечением 25 мм²
2. Термический барьер — обмотка из двух слюдосодержащих лент, предотвращающая короткое замыкание при выгорании полимерной изоляции
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с низкой токсичностью продуктов горения
4. Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности со сниженным дымо- и газовыделением и низкой токсичностью продуктов горения (LTx)

Основные технические характеристики

Область применения

Кабель предназначен для распределения и передачи электроэнергии в цепях, которые должны сохранять функционирование при пожаре, а также на объектах с повышенными требованиями к токсичности выделяемых газов:

• Здания детских дошкольных учреждений, специализированных домов престарелых и инвалидов, больниц и интернатов
• Системы пожарной сигнализации, оповещения и управления эвакуацией людей (СОУЭ)
• Цепи аварийного освещения на путях эвакуации, вентиляции дымоудаления и насосов пожаротушения
• Операционные блоки медицинских учреждений и объекты с массовым круглосуточным пребыванием людей
