ВВГнг(А)-FRLSLTx 1х50 0.66 кВ огнестойкий с низким дымовыделением и токсичностью кабель силовой

Кабель ВВГнг(А)-FRLSLTx 1х50 силовой — это огнестойкий силовой проводник с медной жилой, предназначенный для питания электроприемников систем противопожарной защиты и жизнеобеспечения. Изделие сочетает термическую стойкость к воздействию открытого огня не менее 180 минут, групповую негорючесть по категории А, пониженное дымогазовыделение и особо низкую токсичность продуктов горения, что делает его безопасным для применения на социально значимых объектах.

Ниже представлена подробная техническая справка, включающая расшифровку условного обозначения маркировки, особенности послойной конструкции, эксплуатационные параметры и регламентированные области применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx 1х50 полностью раскрывает конструктивные и эксплуатационные характеристики кабельного изделия:

• В — первичная изоляция токопроводящей жилы выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката со сниженной токсичностью и малым дымовыделением;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• нг(А) — не распространяет горение при групповой прокладке в кабельных сооружениях и пучках по категории А;
• FR — огнестойкость (Fire Resistance), способность сохранять функционирование проводника в условиях пожара благодаря барьеру из слюдосодержащих лент;
• LS — пониженное выделение дыма и газов при горении и тлении (Low Smoke);
• LTx — низкая токсичность продуктов термической деструкции и горения полимерных материалов (Low Toxicity);
• 1 — одна токопроводящая жила;
• 50 — номинальное поперечное сечение жилы составляет 50 мм².

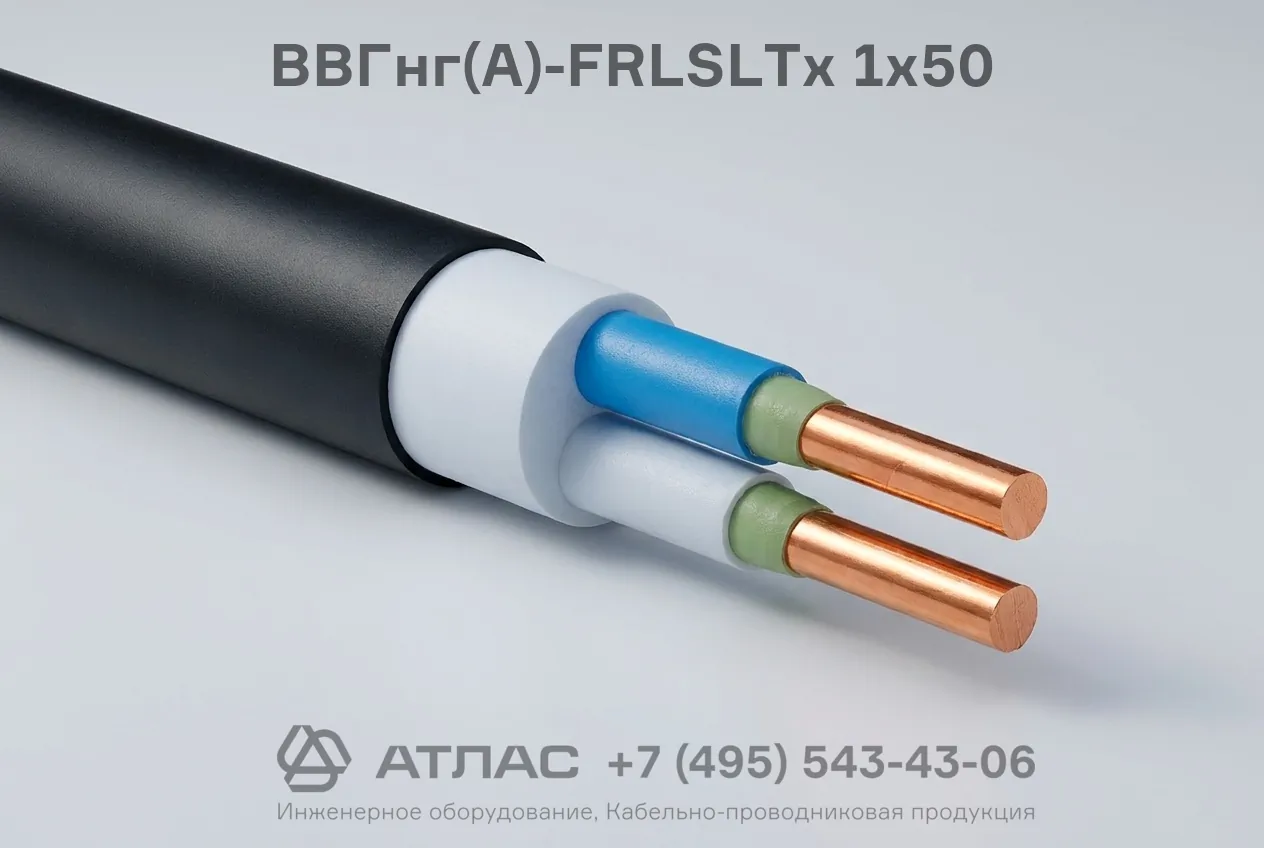

Конструкция кабеля

1. Токопроводящая медная жила круглого сечения 50 мм², соответствующая 1 или 2 классу гибкости по ГОСТ 22483.
2. Огнестойкий термический барьер, состоящий из двух слюдосодержащих лент, наложенных методом непрерывного спирального перекрытия.
3. Электрическая изоляция из композиции поливинилхлоридного пластиката пониженной пожароопасности.
4. Внутренняя экструдированная оболочка (поясное заполнение межфазного пространства) из малотоксичного ПВХ состава.
5. Наружная защитная оболочка из самозатухающего ПВХ пластиката с пониженными показателями дымо- и газовыделения и низкой токсичностью.

Основные технические характеристики

Область применения

• Цепи питания систем аварийной вентиляции, противодымной защиты и насосов пожаротушения.
• Линии электроснабжения пожарной сигнализации, оповещения и управления эвакуацией людей (СОУЭ).
• Детские дошкольные образовательные учреждения, школы, школы-интернаты и детские лагеря.
• Медицинские учреждения, родильные дома, поликлиники, больничные стационары и госпитали.
• Дома престарелых, интернаты для инвалидов и другие учреждения социальной защиты населения.
• Любые общественные и административные здания с повышенными требованиями к пожарной безопасности.
