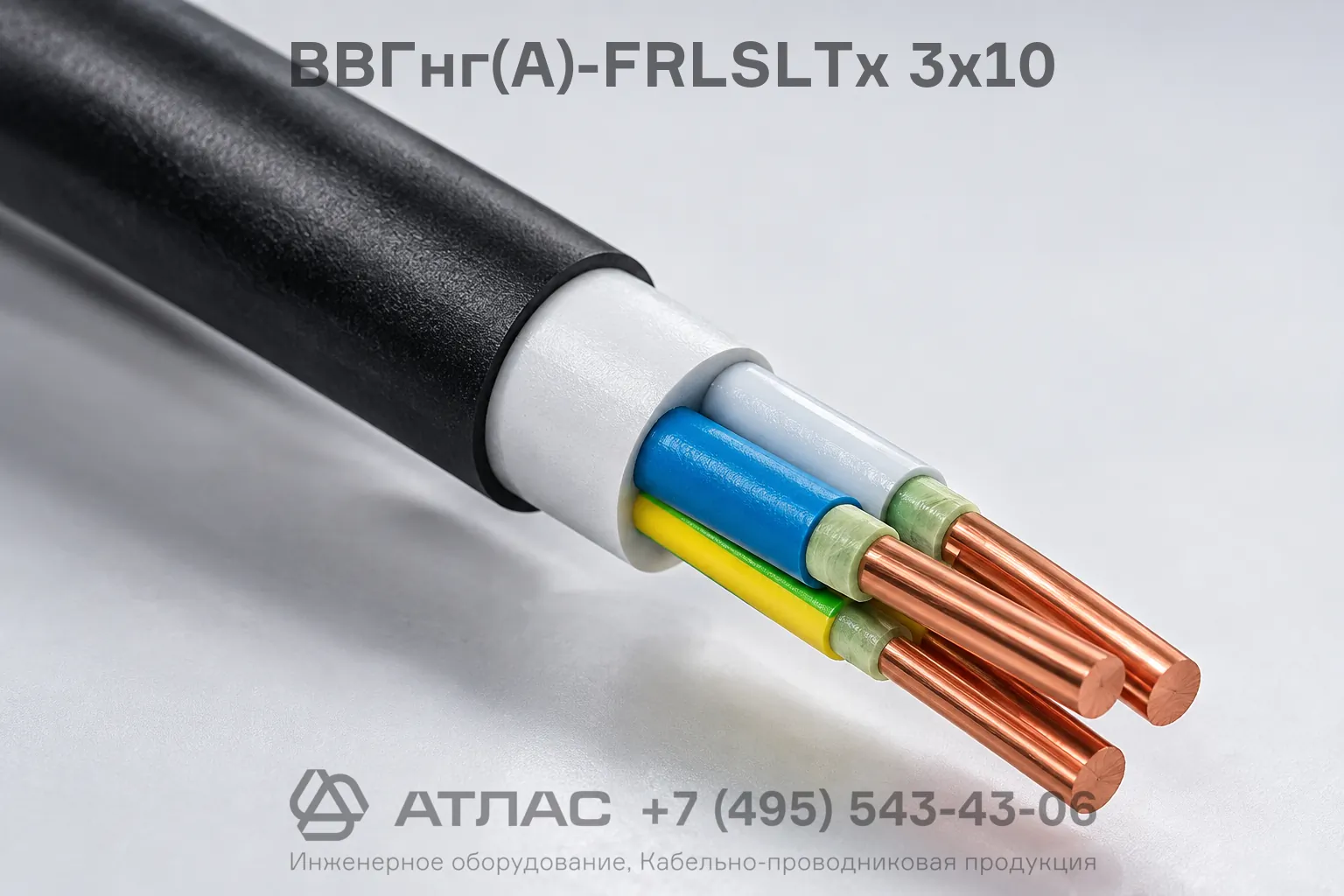

ВВГнг(А)-FRLSLTx 3х10 силовой кабель огнестойкий медный
532.76 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
744
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-FRLSLTx 3х10 силовой огнестойкий с низким дымогазовыделением и токсичностью продуктов горения. Обеспечивает электропитание систем противопожарной защиты и жизнеобеспечения при пожаре не менее 180 минут.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
744
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
20.9
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
180 минут
Категория пожарной опасности
А
Не токсичный
да
Кабель ВВГнг(А)-FRLSLTx 3х10 силовой огнестойкий предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель оснащен тремя медными токопроводящими жилами сечением 10 мм² с термическим барьером из слюдосодержащих лент, изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Изделие сохраняет работоспособность в условиях открытого пламени в течение не менее 180 минут и относится к категории пожарной безопасности П1б.1.1.2.1 по ГОСТ 31565-2012.
Ниже представлена подробная расшифровка маркировки, слои конструкции, технические характеристики и область применения кабеля.
Подробная расшифровка маркировки
Маркировка ВВГнг(А)-FRLSLTx 3х10 содержит следующие обозначения конструкции и пожарной безопасности:
- В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
- В — наружная оболочка изготовлена из ПВХ пластиката пониженной пожарной опасности;
- Г — отсутствие защитного покрова (брони), кабель «голый»;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- FR (Fire Resistance) — огнестойкий, с термическим огнестойким барьером поверх жил;
- LS (Low Smoke) — пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- LTx (Low Toxicity) — низкая токсичность продуктов горения (эквивалентный показатель токсичности более 120 г/м³);
- 3 — три токопроводящие жилы;
- 10 — номинальное сечение каждой жилы 10 мм².
Конструкция кабеля
- Токопроводящие медные жилы круглого сечения (однопроволочные или многопроволочные, 1 или 2 класса по ГОСТ 22483-2021).
- Огнестойкий термический барьер из двух слюдосодержащих лент, наложенных по спирали с перекрытием поверх каждой жилы.
- Изоляция из ПВХ пластиката пониженной пожароопасности с отличительной цветовой маркировкой.
- Внутренняя экструдированная оболочка (заполнение междужильного пространства) из невулканизированной огнестойкой полимерной композиции.
- Наружная оболочка из поливинилхлоридного пластиката пониженной пожароопасности с низкой токсичностью продуктов горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Количество и сечение жил, мм² | 3х10 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Максимальная допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельно допустимая температура нагрева жил в аварийном режиме, °C | +90 |
| Предельная температура жил при коротком замыкании, °C | +160 |
| Предельная температура токопроводящих жил по условиям невозгорания при КЗ, °C | +250 |
| Огнестойкость в условиях воздействия открытого пламени, мин | не менее 180 |
| Минимальный радиус изгиба при прокладке, наружных диаметров | 10 |
| Расчетный наружный диаметр, мм | 20,9 |
| Расчетная масса (вес), кг/км | 744 |
| Срок службы, лет | не менее 30 |
Область применения
Кабель ВВГнг(А)-FRLSLTx 3х10 разработан для систем, которые должны сохранять работоспособность при пожаре:
- системы пожарной сигнализации, оповещения и управления эвакуацией людей (СОУЭ);
- системы аварийного освещения на путях эвакуации, противодымной вентиляции и аварийного пожаротушения;
- электропитание медицинского оборудования в операционных блоках, реанимационных отделениях и палатах интенсивной терапии;
- здания детских дошкольных учреждений, школ, интернатов, домов престарелых и инвалидов;
- спальные корпуса образовательных организаций с наличием интерната и детских учреждений;
- высотные жилые комплексы, торгово-развлекательные центры, вокзалы и аэропорты с массовым пребыванием людей.
