ВВГнг(А)-FRLSLTx 3х16 кабель силовой медный огнестойкий с низким дымовыделением и токсичностью 0.66 кВ

Кабель ВВГнг(А)-FRLSLTx 3х16 силовой огнестойкий предназначен для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 кВ. Изделие изготовлено с медными токопроводящими жилами и термическим барьером, сохраняет работоспособность в условиях открытого огня не менее 180 минут, характеризуется пониженным выделением дыма и газа, а также низкой токсичностью продуктов горения класса LTx.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, основные технические параметры и область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки содержит исчерпывающие сведения о конструктивном исполнении и показателях пожарной безопасности:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитных бронированных покровов поверх оболочки («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее сохранение функционирования цепей в условиях пламени;
• LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke);
• LTx — низкая токсичность продуктов горения (Low Toxicity), исключающая критическое отравление людей при эвакуации;
• 3 — три токопроводящие медные жилы;
• 16 — номинальное сечение каждой жилы составляет 16 мм².

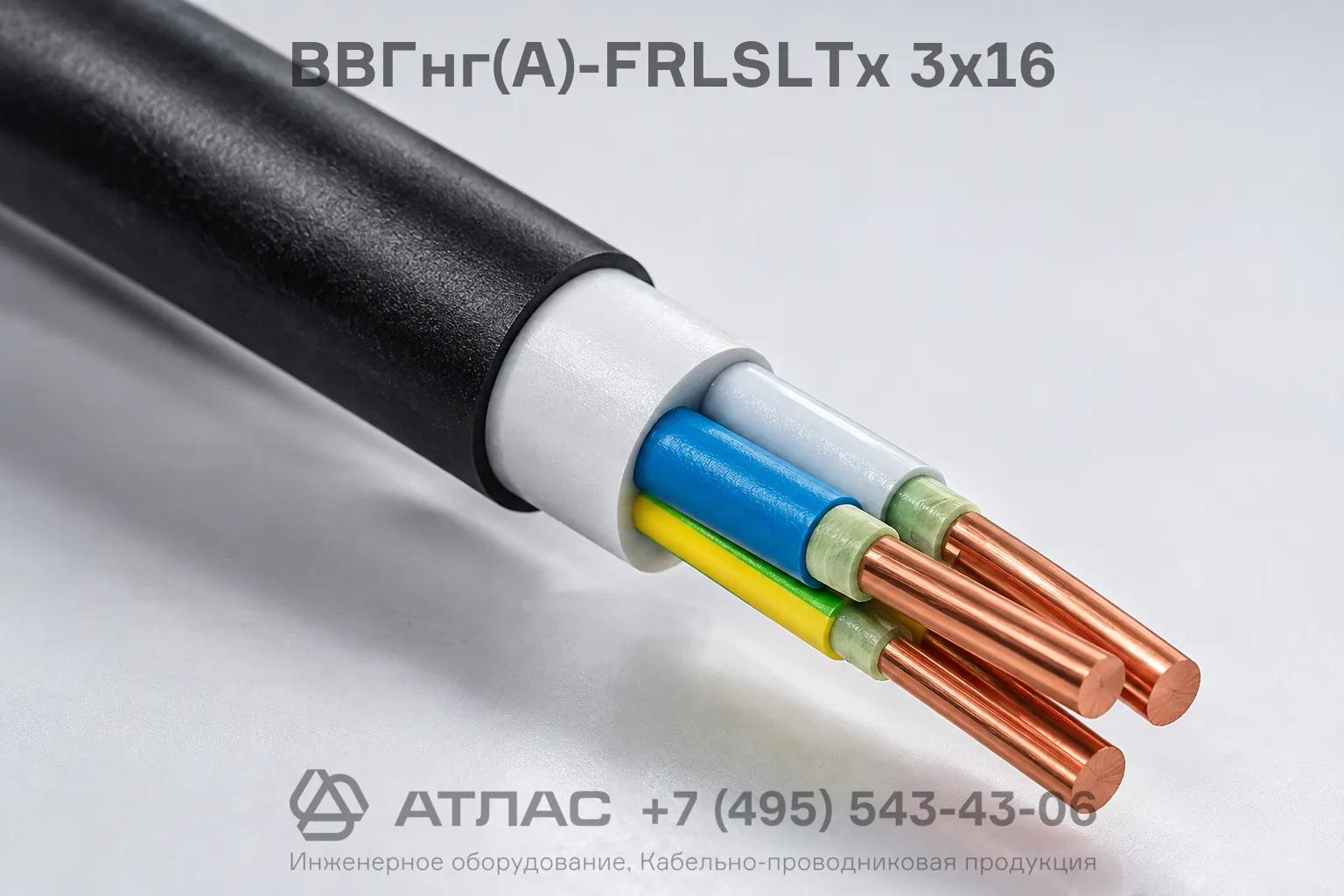

Конструкция кабеля

1. Медные токопроводящие жилы сечением 16 мм², соответствующие ГОСТ 22483.
2. Огнестойкий барьер из двух слюдосодержащих лент, наложенных по спирали на каждую токопроводящую жилу.
3. Изоляция из ПВХ пластиката пониженной пожароопасности с цветовой идентификацией жил.
4. Внутреннее заполнение межфазного пространства полимерной композицией пониженной пожарной опасности.
5. Наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная сигнализация, системы оповещения и управления эвакуацией людей (СОУЭ), противодымная вентиляция.
• Здания детских дошкольных учреждений, интернатов, домов престарелых и инвалидов, больниц и родильных домов.
• Питание цепей аварийного электроснабжения медицинского оборудования в операционных блоках и отделениях интенсивной терапии.
• Объекты с массовым круглосуточным пребыванием людей, торгово-развлекательные комплексы, вокзалы, аэропорты и гостиницы.
• Электропитание лифтов для транспортировки пожарных подразделений при ликвидации возгораний.
