ВВГнг(А)-FRLSLTx 3х35 кабель силовой медный огнестойкий с низким дымовыделением и токсичностью

Кабель ВВГнг(А)-FRLSLTx 3х35 силовой — это трехжильный огнестойкий силовой кабель с медными токопроводящими жилами сечением 35 мм². Изделие предназначено для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 кВ. Кабель сохраняет работоспособность в условиях открытого огня не менее 180 минут, характеризуется пониженным дымо- и газовыделением при горении и тлении, а также крайне низкой токсичностью продуктов горения (класс малотоксичной пожарной опасности).

Ниже представлена подробная расшифровка маркировки, послойная структура конструкции, ключевые технические характеристики и области применения данного кабельного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx 3х35 содержит информацию о конструкции и пожарно-технических свойствах изделия:

• В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката пониженной горючести;
• Г — отсутствие защитных бронированных покровов (кабель небронированный);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• FR — огнестойкость (Fire Resistance), способность сохранять функционирование цепей в условиях воздействия открытого пламени благодаря наличию слюдосодержащего термического барьера;
• LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke);
• LTx — низкая токсичность продуктов горения (Low Toxicity), существенно снижающая риск токсического поражения людей при пожаре;
• 3 — три токопроводящие жилы;
• 35 — номинальное сечение каждой токопроводящей жилы, мм².

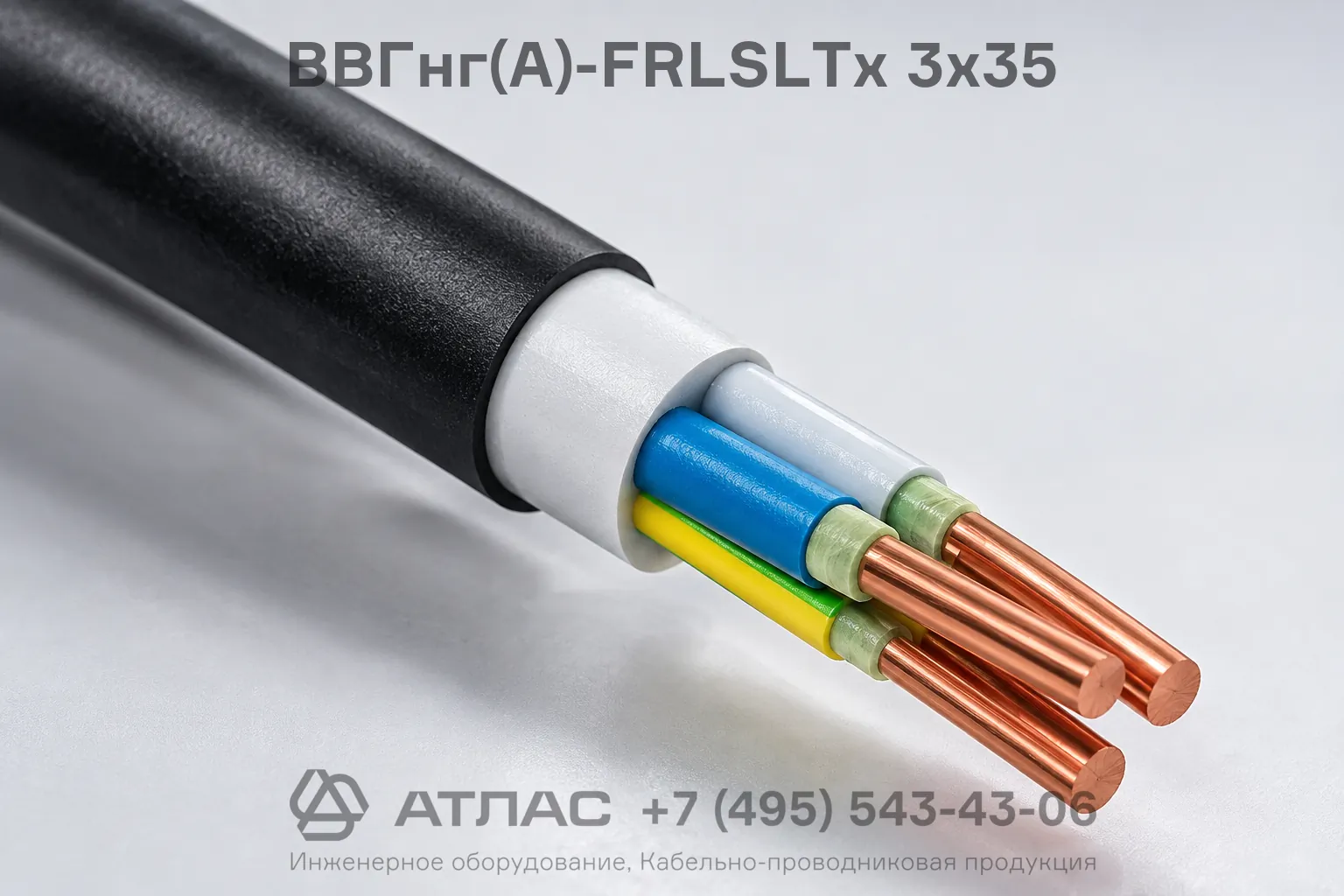

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой или секторной формы, сечением 35 мм².
2. Термический барьер — обмотка токопроводящих жил двумя слюдосодержащими лентами, обеспечивающая сохранение проводимости в огне.
3. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с цветовой идентификацией жил.
4. Скрутка — изолированные жилы скручены в сердечник.
5. Внутренняя оболочка — экструдированный поливинилхлоридный слой пониженной пожароопасности, заполняющий промежутки между жилами.
6. Наружная оболочка — защитный слой из ПВХ пластиката с пониженным дымогазовыделением и низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: установки пожаротушения, пожарной сигнализации, противодымной вентиляции, оповещения и управления эвакуацией людей (СОУЭ).
• Электропитание операционных блоков, реанимационных отделений и оборудования жизнеобеспечения в медицинских учреждениях.
• Цепи аварийного электроснабжения на объектах с массовым пребыванием людей: в детских дошкольных учреждениях, школах, интернатах, домах престарелых, торговых центрах и вокзальных комплексах.
• Групповая стационарная прокладка кабельных линий в кабельных сооружениях и помещениях внутренних электроустановок при повышенных требованиях к токсичности дыма.
