ВВГнг(А)-FRLSLTx 3x4 кабель силовой медный огнестойкий с низким дымогазовыделением 0.66 кВ

Кабель ВВГнг(А)-FRLSLTx 3x4 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках. Главными эксплуатационными свойствами кабеля являются сохранение работоспособности в условиях открытого пламени не менее 180 минут, групповая прокладка по категории А с нераспространением горения, крайне низкое дымогазовыделение и минимальная токсичность продуктов горения.

Ниже приведена подробная расшифровка маркировки, послойная конструкция, технические параметры и типовая область применения изделия.

Подробная расшифровка маркировки

Каждый элемент буквенно-цифрового обозначения кабеля ВВГнг(А)-FRLSLTx 3x4 несет нормативную техническую информацию:

• В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности.
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности.
• Г — отсутствие защитных покровов (брони), кабель является гибким и небронированным.
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А.
• FR — (Fire Resistance) огнестойкое исполнение за счет термического барьера из слюдосодержащих лент поверх жил.
• LS — (Low Smoke) пониженное выделение дыма и коррозионно-активных газов при горении и тлении.
• LTx — (Low Toxicity) пониженная токсичность продуктов горения полимерных материалов.
• 3 — три токопроводящие жилы.
• 4 — номинальное сечение каждой жилы составляет 4 мм².

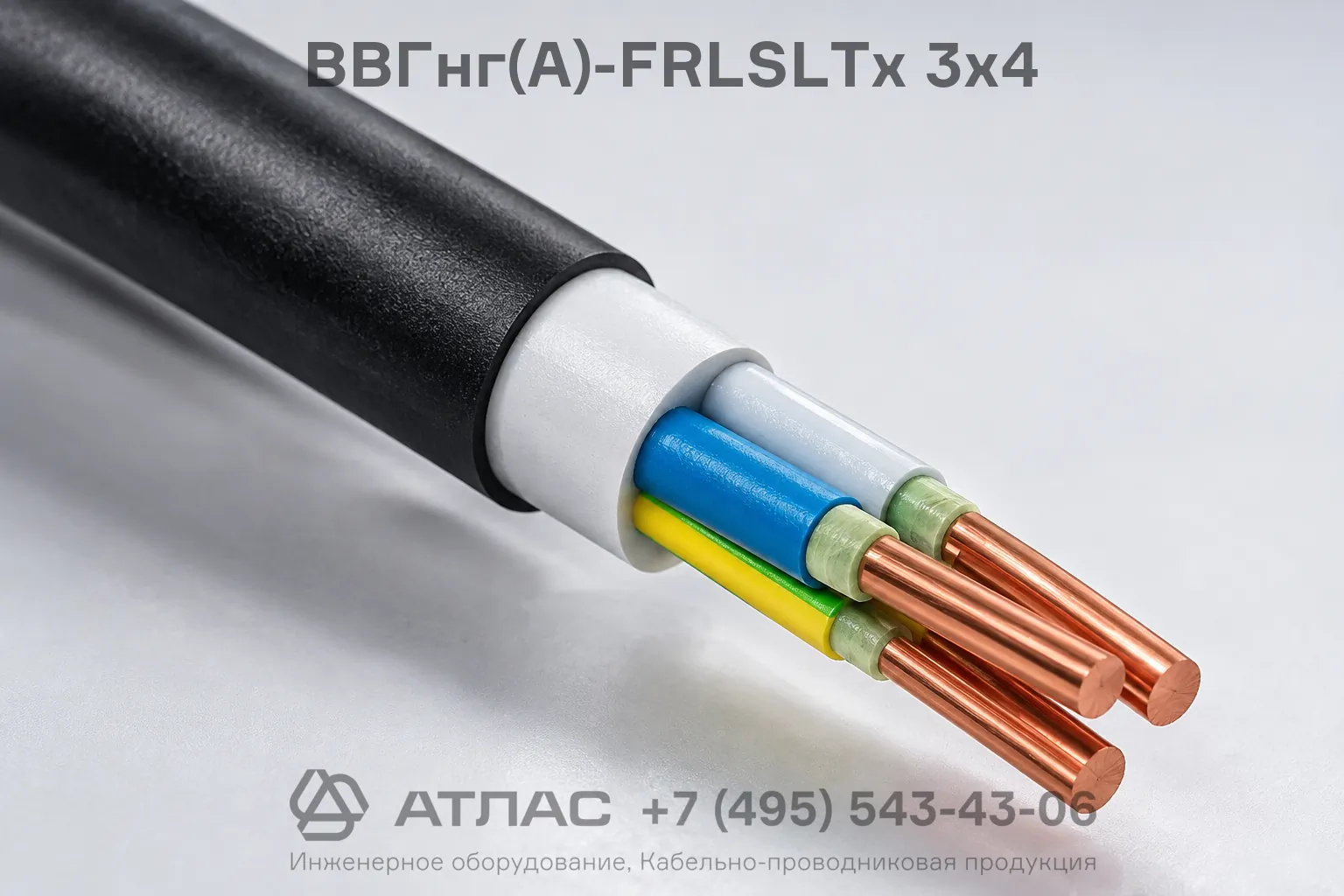

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные круглой формы, соответствуют 1 классу по ГОСТ 22483.
2. Огнестойкий барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с цветовой маркировкой.
4. Скрутка — изолированные жилы скручены в сердечник.
5. Внутренний слой заполнения — полимерная композиция пониженной пожарной опасности, придающая кабелю круглую форму.
6. Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности, дымо- и газовыделения с низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Здания детских дошкольных образовательных учреждений, домов престарелых и инвалидов.
• Больницы, спальные корпуса образовательных организаций интернатного типа.
• Системы противопожарной защиты, включая пожарную сигнализацию и системы оповещения и управления эвакуацией (СОУЭ).
• Цепи аварийного освещения на путях эвакуации, системы вентиляции дымоудаления и насосы пожаротушения.
• Операционные блоки медицинских учреждений и технологическое оборудование, требующее электропитания во время пожара.
• Групповая прокладка кабельных линий в зданиях и сооружениях с массовым пребыванием людей.
