ВВГнг(А)-FRLSLTx 3х50 медный силовой огнестойкий кабель на напряжение 0,66 кВ с пониженной токсичностью

Кабель ВВГнг(А)-FRLSLTx 3х50 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках. Изделие отличается повышенной огнестойкостью с сохранением работоспособности в условиях открытого пламени не менее 180 минут, сниженным дымо- и газовыделением, а также предельно низкой токсичностью продуктов горения.

Ниже представлена подробная техническая информация о маркировке, конструкции, нормативных характеристиках и рекомендованных условиях эксплуатации кабеля.

Подробная расшифровка маркировки

Обозначение кабеля ВВГнг(А)-FRLSLTx 3х50 расшифровывается в строгом соответствии с требованиями стандартов:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — «голый», отсутствие наружного защитного бронированного покрова;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — (Fire Resistance) огнестойкий, имеет огнестойкий барьер в виде слюдосодержащих лент, обеспечивающий функционирование в условиях пожара;
• LS — (Low Smoke) пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• LTx — (Low Toxicity) низкая токсичность продуктов горения (эквивалентный показатель токсичности более 120 г/м³);
• 3 — количество изолированных токопроводящих жил;
• 50 — номинальное сечение каждой токопроводящей жилы, мм².

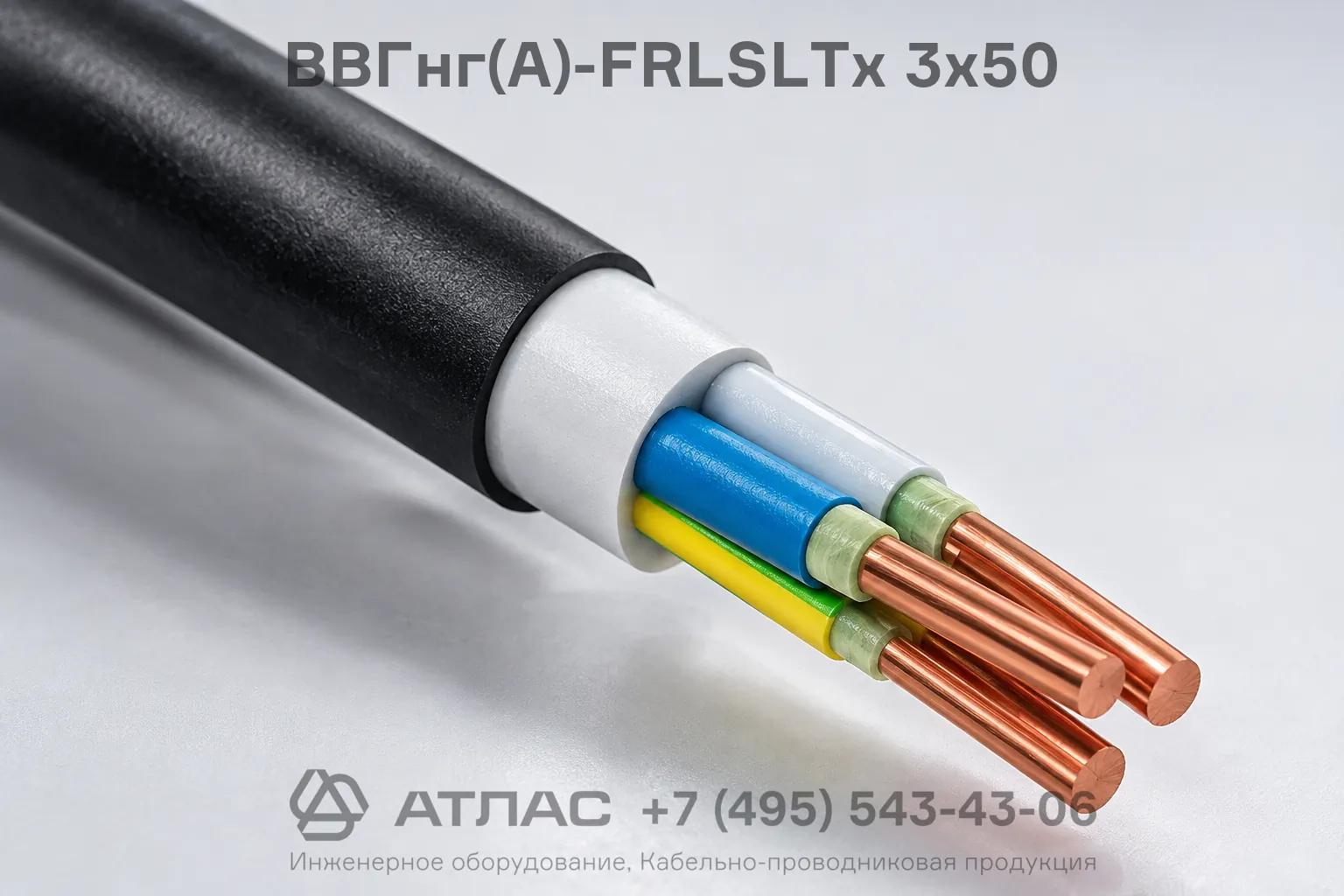

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой формы, многопроволочные, соответствующие классу 1 или 2 по ГОСТ 22483.
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами, препятствующими короткому замыканию при огневом воздействии.
3. Изоляция жил — ПВХ пластикат пониженной пожарной опасности с низкой токсичностью продуктов горения; изолированные жилы имеют цветовую маркировку.
4. Скрутка и заполнение — изолированные жилы скручены в сердечник, внутренние и наружные промежутки заполнены компаундом пониженной пожароопасности.
5. Наружная оболочка — защитный слой из ПВХ пластиката с пониженным дымогазовыделением и низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Здания детских дошкольных и образовательных учреждений, специализированные дома престарелых и инвалидов, больницы.
• Спальные корпуса образовательных организаций с наличием интерната и детских организаций.
• Системы противопожарной защиты: цепи пожарной сигнализации, оповещения и управления эвакуацией, аварийного освещения, дымоудаления и автоматического пожаротушения.
• Операционные блоки больниц и цепи жизнеобеспечения медицинских учреждений, требующие бесперебойного электропитания во время пожара.
• Групповая прокладка кабельных линий в помещениях с массовым пребыванием людей.
