ВВГнг(А)-FRLSLTx(N,PE) 4x1,5 кабель силовой огнестойкий с низким дымогазовыделением и токсичностью

Кабель ВВГнг(А)-FRLSLTx(N,PE) 4x1,5 силовой предназначен для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 кВ. Изделие оснащено четырьмя медными токопроводящими жилами с выделенными нулевой и заземляющей жилами. Кабель характеризуется высокой огнестойкостью с сохранением работоспособности в условиях открытого огня не менее 180 минут, не распространяет горение при групповой прокладке по категории А, отличается пониженным дымо- и газовыделением, а также особо низким показателем токсичности продуктов горения, что критически важно для безопасности людей при эвакуации.

Ниже представлена детальная расшифровка маркировки, послойная конструкция и основные технические параметры кабеля.

Подробная расшифровка маркировки

Структура условного обозначения кабеля расшифровывается следующим образом:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), проводники защищены термическим барьером из слюдосодержащих лент;
• LS — пониженное выделение дыма и газа при горении и тлении (Low Smoke);
• LTx — низкая токсичность продуктов горения (Low Toxicity);
• (N,PE) — конструкция включает нулевую жилу (N) и жилу заземления (PE);
• 4 — количество токопроводящих жил;
• 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

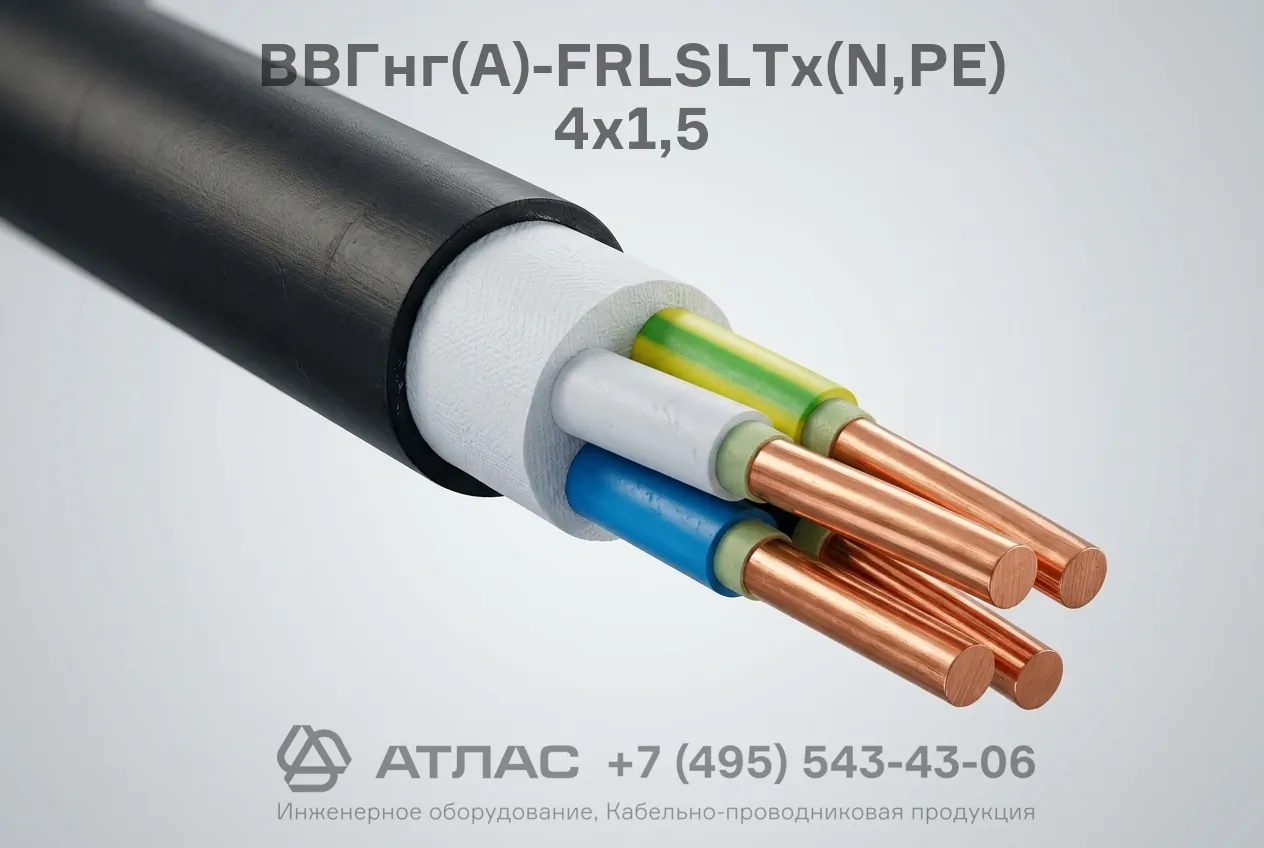

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, соответствующие 1 классу по ГОСТ 22483.
2. Термический барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с пониженным газо- и дымовыделением и низкой токсичностью продуктов горения. Жилы имеют цветовую идентификацию: синяя (нулевая N), зелено-желтая (заземление PE) и фазные цвета.
4. Скрутка — изолированные жилы скручены в сердечник правильной формы.
5. Внутренняя оболочка (заполнение) — из полимерной композиции на основе ПВХ пониженной пожароопасности, заполняющая междужильные промежутки и придающая кабелю круглую форму.
6. Наружная оболочка — герметичный защитный слой из ПВХ пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Здания детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц и спальных корпусов образовательных организаций интернатного типа.
• Системы противопожарной защиты: охранно-пожарная сигнализация, системы оповещения и управления эвакуацией людей при пожаре (СОУЭ), системы аварийного освещения и противодымной вентиляции.
• Цепи питания насосных станций пожаротушения и электрооборудования, функционирующего в аварийном режиме при пожаре.
• Объекты с постоянным массовым пребыванием людей, где действуют жесткие нормы токсичности продуктов горения и дымовыделения.
