ВВГнг(А)-FRLSLTx(N,PE) 4х10 кабель силовой медный огнестойкий с низким дымо- и газовыделением, низкотоксичный

Кабель ВВГнг(А)-FRLSLTx(N,PE) 4х10 силовой — это огнестойкое кабельное изделие с четырьмя медными жилами номинальным сечением 10 мм², предназначенное для передачи и распределения электрической энергии в сетях на переменное напряжение до 0,66 кВ. Кабель сохраняет работоспособность в условиях воздействия открытого пламени, характеризуется пониженным выделением дыма и газа при горении, а также предельно низкой токсичностью продуктов термической деструкции полимерных материалов.

Ниже представлены подробная расшифровка маркировки, конструктивное исполнение изделия, ключевые технические параметры и типовая область применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 4х10 содержит исчерпывающие данные о материалах, защитных свойствах и структуре изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый» кабель);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее целостность цепи за счет термического барьера из слюдосодержащих лент;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• LTx — пониженная токсичность продуктов горения (Low Toxicity), безопасная для применения в зданиях с пребыванием маломобильных групп населения;
• (N,PE) — в конструкции кабеля предусмотрены отдельная нулевая жила (N) и защитная жила заземления (PE);
• 4 — количество токопроводящих жил;
• х — разделительный знак;
• 10 — номинальное сечение токопроводящих жил в квадратных миллиметрах (мм²).

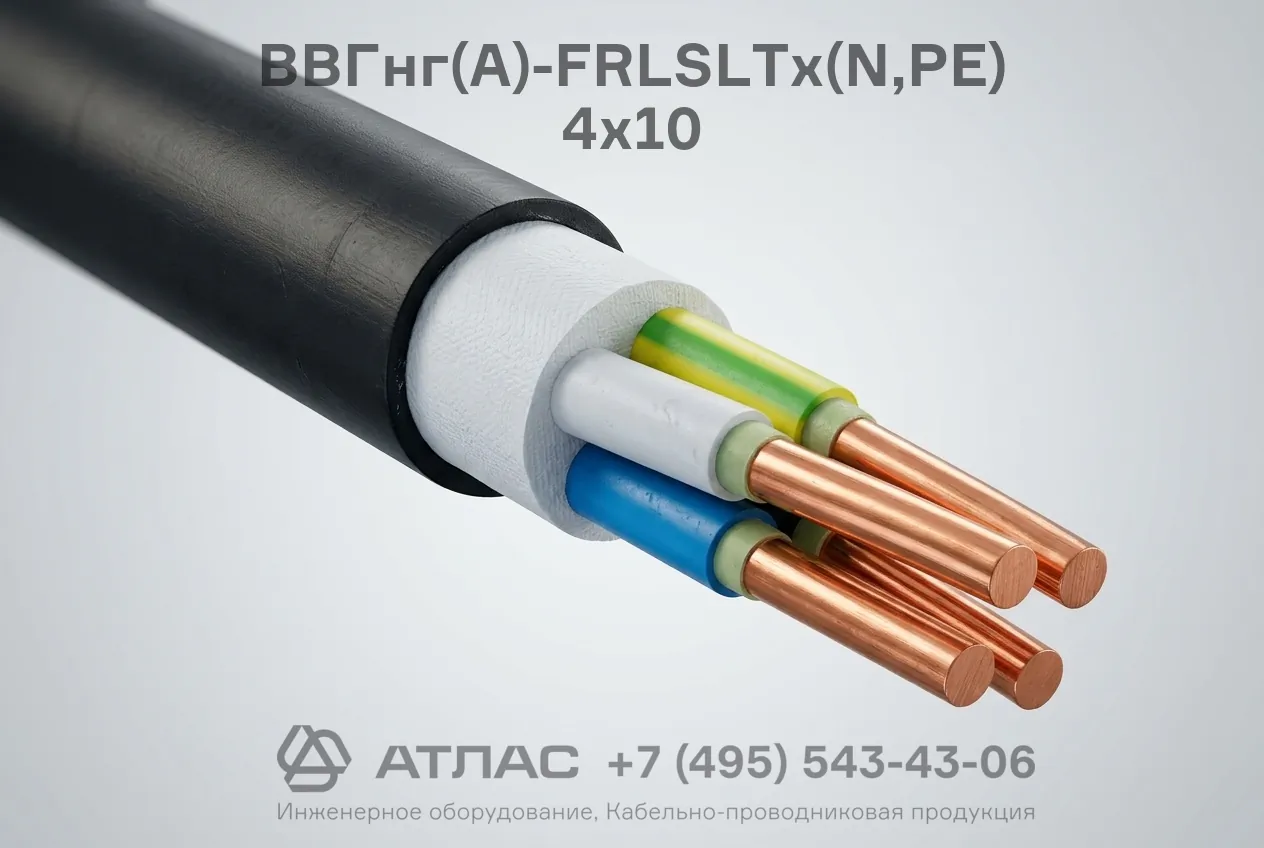

Конструкция кабеля

1. Токопроводящие жилы — круглые медные жилы сечением 10 мм², соответствующие ГОСТ 22483.
2. Огнестойкий барьер — термическая обмотка каждой медной жилы двумя слюдосодержащими лентами.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с низкой токсичностью продуктов горения. Изолированные проводники имеют отличительную цветовую маркировку.
4. Сердечник — изолированные жилы (включая проводники N и PE) скручены в сердечник правильной скруткой.
5. Внутренняя оболочка — межфазное заполнение и подложка из невулканизированной мелонаполненной полимерной композиции пониженной пожарной опасности.
6. Внешняя оболочка — поливинилхлоридный пластикат пониженной пожароопасности с нормированными показателями дымовыделения и токсичности.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, системы дымоудаления, оповещения и управления эвакуацией (СОУЭ), насосные станции пожаротушения.
• Здания детских дошкольных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных интернатов.
• Эвакуационные коридоры, холлы и лестничные клетки административных и торгово-развлекательных комплексов.
• Электроустановки, требующие сохранения работоспособности цепей питания и управления в условиях открытого пламени.
