ВВГнг(А)-FRLSLTx(N,PE) 4x2,5 кабель силовой медный огнестойкий 0.66 кВ с пониженной токсичностью
Кабель ВВГнг(А)-FRLSLTx(N,PE) 4x2,5 силовой — это огнестойкое кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Изделие сохраняет работоспособность при воздействии открытого пламени не менее 180 минут, характеризуется пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения, что обеспечивает безопасное функционирование систем жизнеобеспечения и эвакуации людей при пожаре.
Ниже представлена подробная расшифровка маркировки, конструкция и технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки раскрывает конструктивное исполнение и эксплуатационные свойства изделия:
- В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — отсутствие защитных покровов поверх оболочки (голый)
- нг(А) — не распространяет горение при групповой прокладке по категории А
- FR — огнестойкий (Fire Resistance), наличие термического барьера из двух слюдосодержащих лент поверх жил
- LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении
- LTx — низкая токсичность продуктов горения (Low Toxicity)
- (N,PE) — наличие в конструкции выделенной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE)
- 4 — четыре токопроводящие жилы
- 2,5 — номинальное сечение токопроводящих жил 2,5 мм²

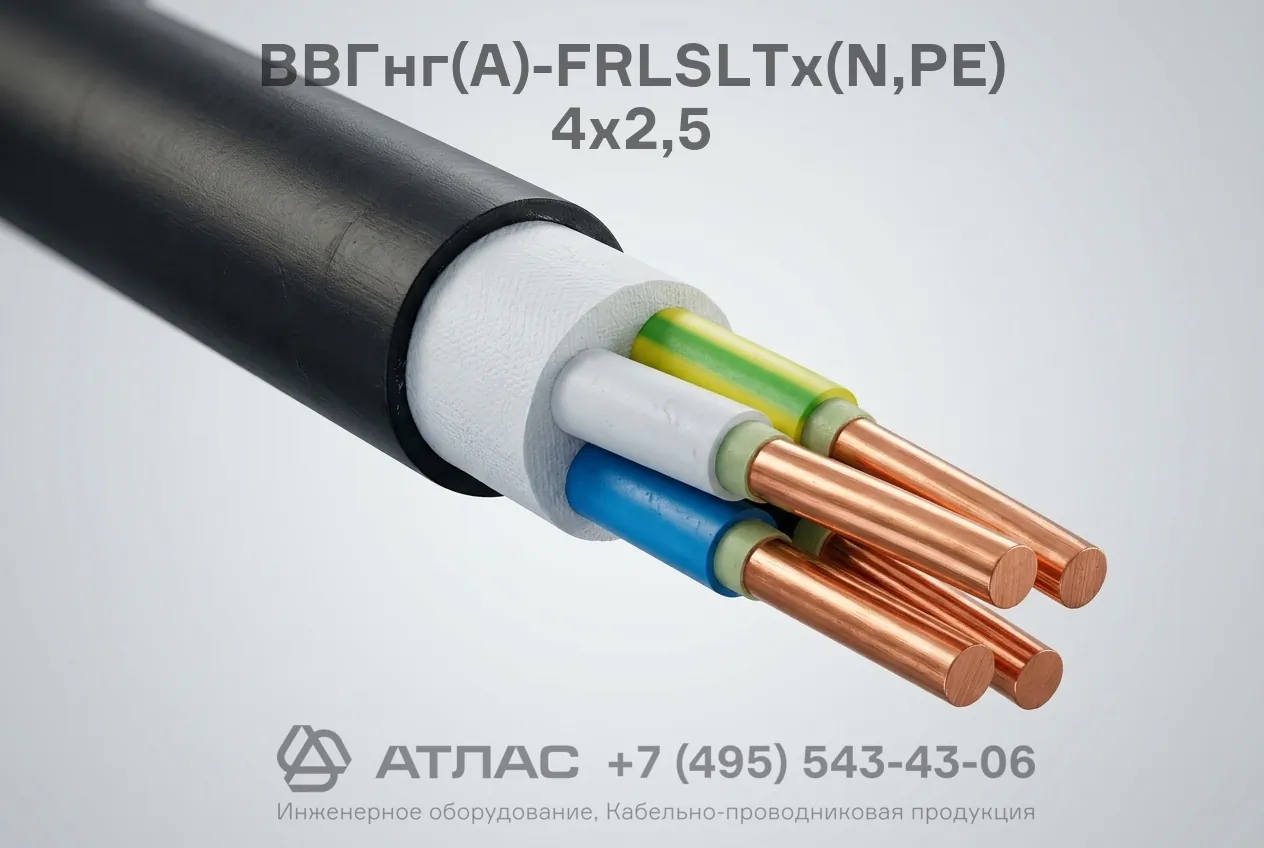

Конструкция кабеля
- Круглые медные токопроводящие жилы сечением 2,5 мм²
- Огнестойкий термический барьер из двух слюдосодержащих лент, наложенных с перекрытием
- Изоляция из ПВХ пластиката пониженной пожарной опасности с низкой токсичностью и цветовой маркировкой жил
- Внутреннее заполнение между изолированными жилами из безгалогенной мелонаполненной полимерной композиции
- Наружная защитная оболочка из ПВХ композиции пониженной пожарной опасности с низким дымовыделением и малой токсичностью
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Предельно допустимая температура нагрева жил при работе | +70 °C |
| Время сохранения работоспособности в условиях пожара | не менее 180 мин |
| Наружный диаметр (справочный) | 17,4 мм |
| Расчетная масса (ориентировочная) | 434 кг/км |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
Кабель предназначен для групповой стационарной прокладки в зданиях детских дошкольных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа, а также на других объектах с массовым пребыванием людей. Используется для питания систем противопожарной защиты, пожарной сигнализации, автоматического пожаротушения, систем оповещения и управления эвакуацией (СОУЭ), аварийного освещения и вентиляции путей эвакуации.
