ВВГнг(А)-FRLSLTx 4х25 силовой огнестойкий кабель 0,66 кВ
Кабель ВВГнг(А)-FRLSLTx 4х25 силовой огнестойкий предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель оснащен четырьмя медными токопроводящими жилами номинальным сечением 25 мм², термическим барьером из слюдосодержащих лент, изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, а также низкой токсичностью продуктов горения. Главные эксплуатационные свойства изделия — сохранение работоспособности в условиях воздействия открытого пламени не менее 180 минут, нераспространение горения при групповой прокладке по категории А и минимальный уровень выделения токсичных газов при тлении.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и технические параметры изделия.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающую информацию о его материалах, назначении и пожаробезопасном исполнении:
- В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — «голый», отсутствие наружного защитного бронированного покрова
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
- FR — огнестойкий (Fire Resistance), наличие огнестойкого термического барьера из слюдосодержащих лент поверх жил
- LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении
- LTx — низкая токсичность продуктов горения (Low Toxicity), безопасен для применения в зданиях с массовым пребыванием людей
- 4 — четыре токопроводящие жилы
- 25 — номинальное сечение каждой токопроводящей жилы 25 мм²

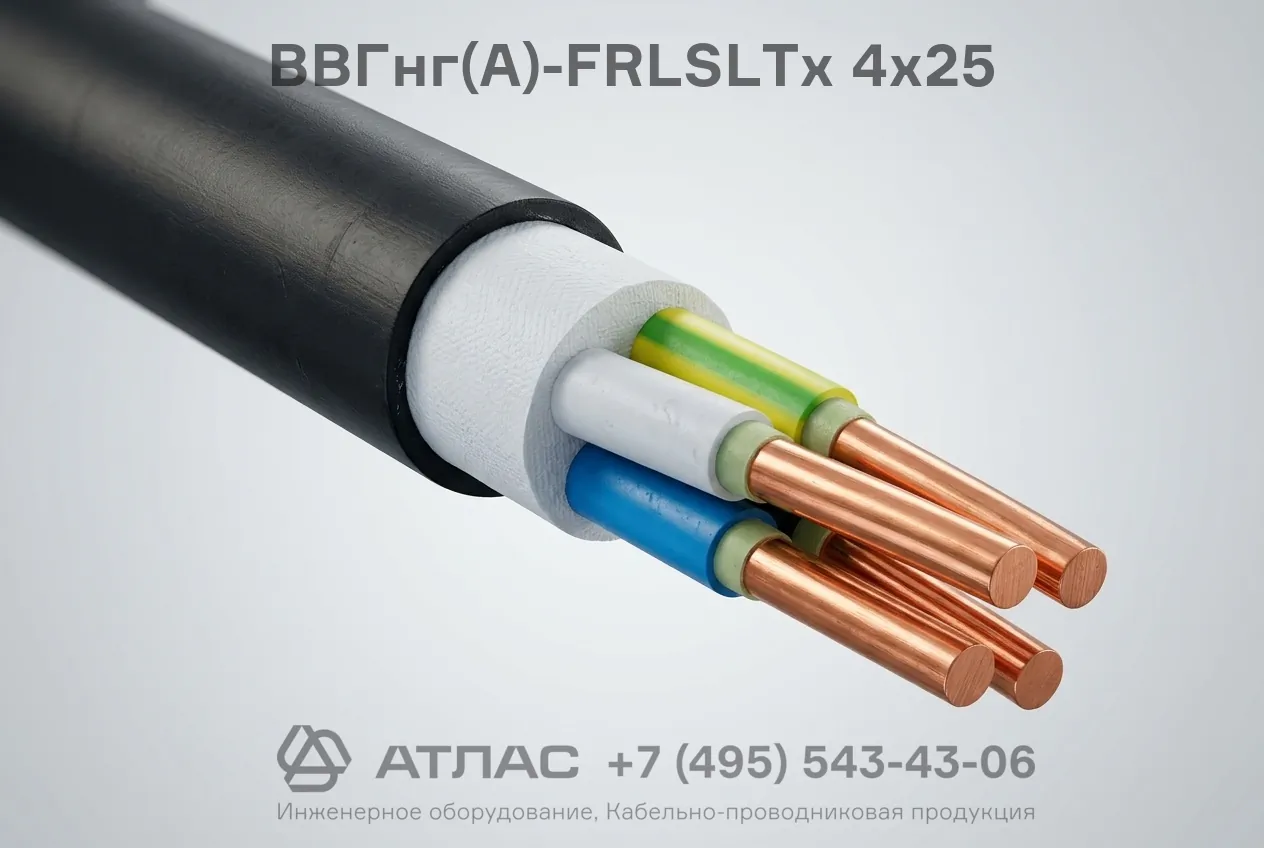

Конструкция кабеля
- Токопроводящие медные жилы круглой формы номинальным сечением 25 мм²
- Огнестойкий термический барьер из двух слюдосодержащих лент, наложенных по спирали
- Изоляция токопроводящих жил из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой
- Внутреннее экструдированное заполнение междужильного пространства из полимерной композиции пониженной пожароопасности
- Наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением и малой токсичностью продуктов горения
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Огнестойкость в условиях открытого пламени | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Наружный диаметр (справочный) | 29,6 мм |
| Расчетная масса (вес) | не более 1801 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель ВВГнг(А)-FRLSLTx 4х25 предназначен для прокладки в зданиях и сооружениях с повышенными требованиями к пожарной безопасности, в том числе в социально значимых объектах: детских дошкольных и образовательных учреждениях, больницах, спальных корпусах интернатов, домах престарелых, а также в торгово-развлекательных центрах, вокзалах и аэропортах. Изделие применяется для питания систем противопожарной защиты, аварийного освещения, эвакуационной вентиляции, систем пожаротушения, лифтов для транспортировки пожарных подразделений и операционных блоков медицинских комплексов, сохраняя функционирование цепей в условиях пожара.
