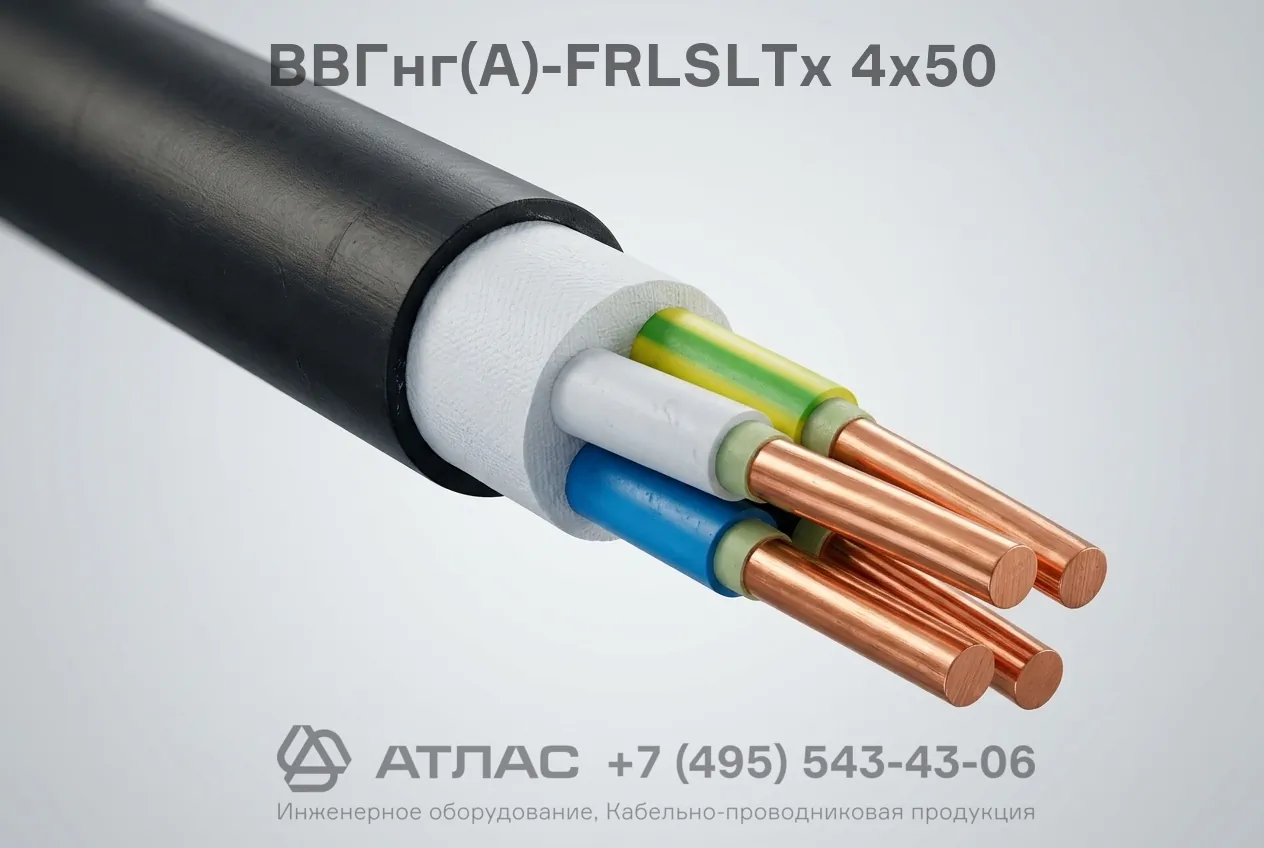

ВВГнг(А)-FRLSLTx 4х50 силовой огнестойкий кабель с пониженным дымо- и газовыделением и малой токсичностью

Кабель ВВГнг(А)-FRLSLTx 4х50 силовой — это специализированный огнестойкий кабель с медными токопроводящими жилами, предназначенный для групповой стационарной прокладки в зданиях и сооружениях с повышенными требованиями к пожарной безопасности. Конструкция изделия обеспечивает сохранение работоспособности электрических цепей в условиях открытого пламени не менее 180 минут, а применение компаундов с индексами LS и LTx гарантирует минимальный уровень оптической плотности дыма и предельно низкую токсичность продуктов горения при тлении.

Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивном исполнении, нормативных характеристиках и рекомендованных областях применения данной марки.

Подробная расшифровка маркировки

Буквенно-цифровой индекс марки ВВГнг(А)-FRLSLTx 4х50 полностью отражает конструктивные особенности и класс пожарной безопасности кабеля:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова (кабель «голый», не защищен от прямого механического воздействия);
• нг(А) — не распространяет горение при групповой прокладке по категории А (предельный объем горючей массы до 5 л на метр);
• FR — огнестойкость (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг каждой токопроводящей жилы;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении в сравнении со стандартными компаундами;
• LTx — низкая токсичность продуктов горения (Low Toxic), безопасен для людей на путях эвакуации;
• 4 — четыре токопроводящие жилы;
• 50 — номинальное сечение каждой токопроводящей жилы составляет 50 мм².

Конструкция кабеля

1. Токопроводящие жилы — круглые медные многопроволочные жилы 2 класса гибкости сечением 50 мм².
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием, исключающая короткое замыкание при выгорании полимерной изоляции во время пожара.
3. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с цветовой маркировкой для однозначной фазировки.
4. Скрутка и заполнение — изолированные жилы скручены в сердечник, промежутки между жилами заполнены невулканизированной полимерной композицией пониженной пожарной опасности для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из ПВХ-пластиката пониженной пожарной опасности со сниженным дымовыделением и малой токсичностью.

Основные технические характеристики

Область применения

• Питание систем противопожарной защиты: насосных станций пожаротушения, установок водяного и газового пожаротушения, систем дымоудаления;
• Цепи аварийного освещения, пожарной сигнализации и систем оповещения и управления эвакуацией (СОУЭ);
• Электроснабжение операционных блоков, реанимационных палат и оборудования поддержания жизнедеятельности в медицинских учреждениях;
• Здания детских садов, школ, интернатов, домов престарелых и спальных корпусов образовательных организаций;
• Крытые спортивные комплексы, выставочные павильоны, торгово-развлекательные центры и объекты с постоянным массовым пребыванием людей.
