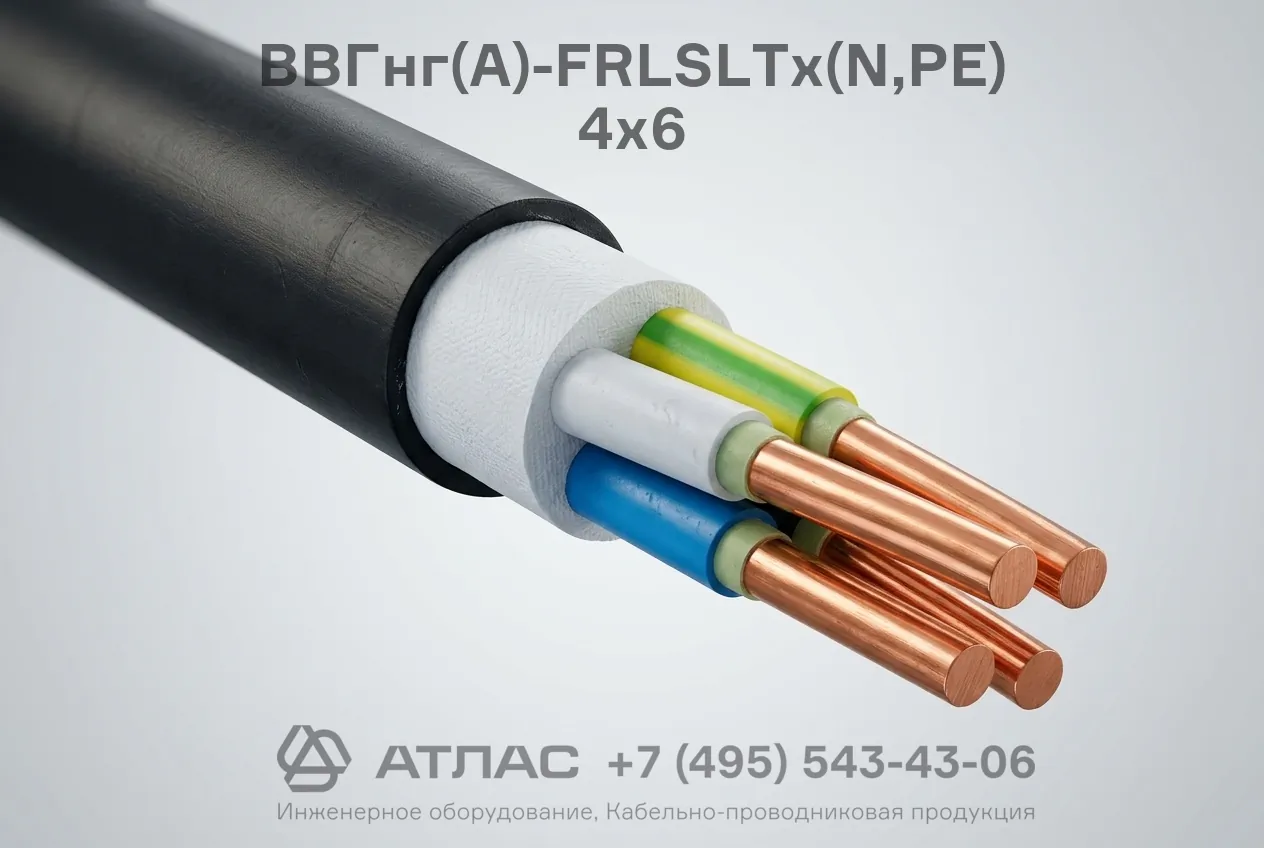

ВВГнг(А)-FRLSLTx(N,PE) 4х6 кабель силовой медный огнестойкий 0.66 кВ, не распространяющий горение
Кабель ВВГнг(А)-FRLSLTx(N,PE) 4х6 силовой огнестойкий представляет собой кабельное изделие с медными жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель обладает высокой степенью пожарной безопасности: сохраняет работоспособность в условиях открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке по категории А, характеризуется пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения.
Ниже приведена расшифровка маркировки, конструкция и параметры кабельного изделия.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 4х6 содержит полную информацию о конструкции и характеристиках изделия:
- В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова (кабель «голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкий (Fire Resistance), оснащен термическим барьером поверх токопроводящих жил;
- LS — пониженное выделение дыма и газа при тлении и горении (Low Smoke);
- LTx — низкая токсичность продуктов горения (Low Toxicity);
- (N,PE) — наличие в конструкции выделенной нулевой рабочей жилы (N) и жилы защитного заземления (PE);
- 4х6 — 4 медные токопроводящие жилы номинальным сечением 6 мм² каждая.
Конструкция кабеля
- Токопроводящие жилы — медные, круглой формы, однопроволочные или многопроволочные, номинальным сечением 6 мм².
- Огнестойкий барьер — обмотка каждой жилы двумя слюдосодержащими лентами.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой жил (включая синюю нулевую N и желто-зеленую заземления PE).
- Скрутка — изолированные жилы скручены в сердечник.
- Внутренняя оболочка — ПВХ пластикат пониженной пожарной опасности с заполнением промежутков между жилами.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности, с низким дымо- и газовыделением и низкой токсичностью продуктов горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Огнестойкость в условиях открытого пламени | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура при коротком замыкании | +160 °C |
| Предельная температура жил по условиям невозгорания при КЗ | +400 °C |
| Срок службы кабеля | не менее 30 лет |
Область применения
Кабель предназначен для питания электроприемников, систем противопожарной защиты, охранно-пожарной сигнализации, противодымной вентиляции, аварийного освещения и путей эвакуации на объектах с массовым пребыванием людей:
- детские дошкольные и образовательные учреждения;
- больницы, госпитали и поликлиники;
- дома престарелых и инвалидов, спальные корпуса интернатов;
- операционные и реанимационные блоки медицинских учреждений;
- торгово-развлекательные центры, вокзалы и аэропорты.
