ВВГнг(А)-FRLSLTx 4х70 кабель силовой огнестойкий медный 1 кВ с низкой токсичностью продуктов горения

Кабель ВВГнг(А)-FRLSLTx 4х70 силовой представляет собой огнестойкий проводник с медными токопроводящими жилами, предназначенный для стационарного распределения и передачи электроэнергии. Изделие характеризуется повышенной пожарной безопасностью: сохраняет работоспособность при прямом воздействии пламени не менее 180 минут, не распространяет горение при пучковой прокладке по категории А, выделяет минимальное количество дыма при тлении и обладает крайне низкой токсичностью продуктов горения.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его эксплуатационные характеристики и область применения.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-FRLSLTx 4х70 указывает на конструктивные особенности, материалы и огнестойкие свойства проводника:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• В — наружная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — отсутствие бронированного защитного покрова («голый»)
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А
• FR — огнестойкость (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг медных жил
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении
• LTx — низкая токсичность продуктов горения (Low Toxicity), что минимизирует риски отравления при эвакуации
• 4 — четыре токопроводящие жилы
• 70 — площадь номинального сечения каждой жилы составляет 70 мм²

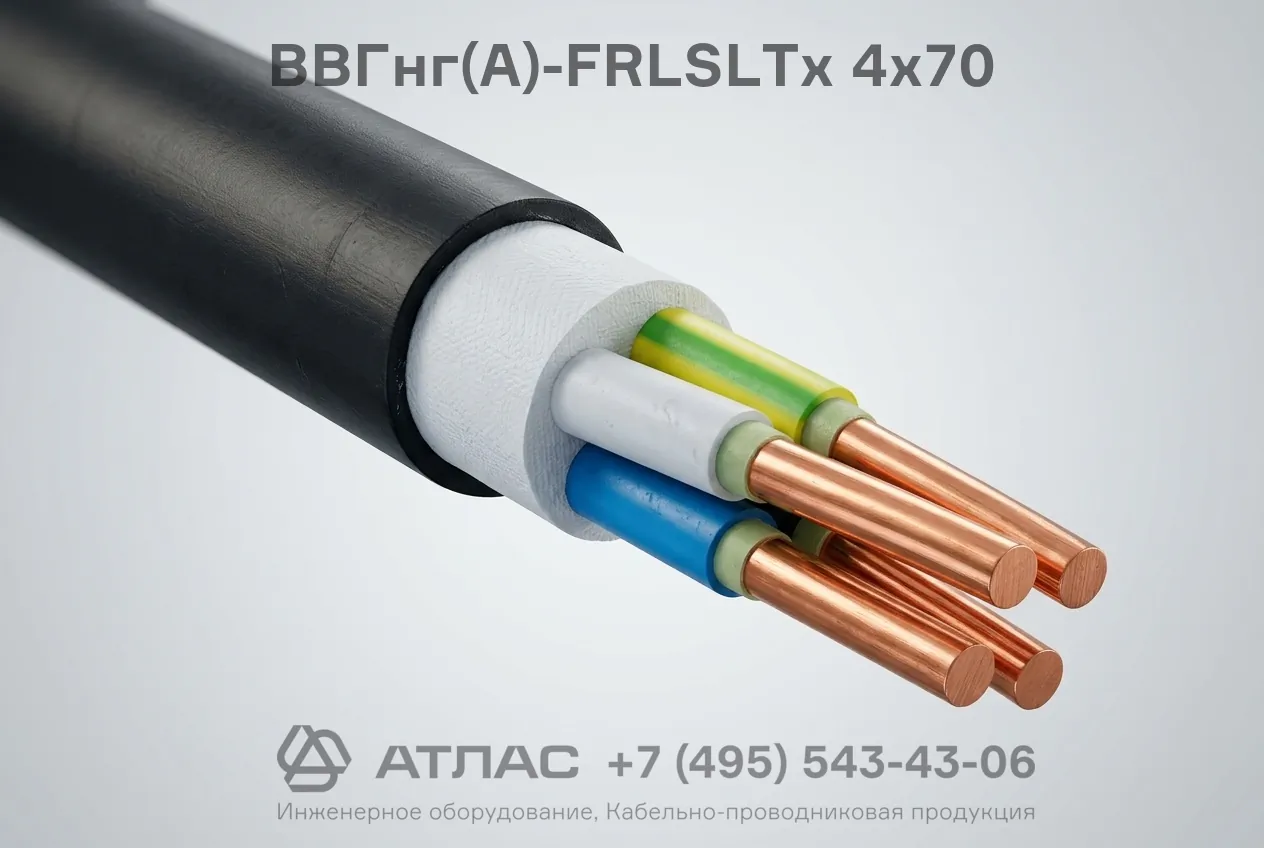

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой или секторной формы, многопроволочные (класс гибкости 1 или 2).
2. Огнестойкий барьер — обмотка каждой жилы двумя слюдосодержащими лентами, предотвращающими короткое замыкание при выгорании полимерного слоя.
3. Изоляция — из ПВХ-пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения. Изолированные жилы имеют отличительную цветовую маркировку.
4. Внутренняя оболочка и заполнение — из невулканизированной полимерной композиции или ПВХ-пластиката, заполняющего межжильные промежутки и придающего кабелю округлую форму.
5. Наружная защитная оболочка — из ПВХ-пластиката пониженной пожароопасности, не распространяющего горение, с пониженным выделением дыма и токсичных веществ.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: цепи питания пожарных насосов, систем противодымной вентиляции, аварийного освещения и эвакуационных указателей.
• Медицинские учреждения, операционные блоки, родильные дома и стационары больниц.
• Образовательные учреждения, школы, детские дошкольные учреждения, интернаты и общежития.
• Здания с постоянным или временным массовым пребыванием людей: концертные залы, торговые комплексы, аэропорты, вокзалы.
• Промышленные объекты и электроустановки, требующие непрерывного электропитания даже в условиях возникновения пожара.
