ВВГнг(А)-FRLSLTx(N,PE) 5x10 медный огнестойкий силовой кабель 0.66 кВ с низким дымогазовыделением

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x10 силовой огнестойкий представляет собой специализированное кабельное изделие с пятью медными токопроводящими жилами сечением 10 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках. Главными эксплуатационными свойствами кабеля являются высокая огнестойкость с сохранением работоспособности цепей в условиях открытого огня не менее 180 минут, нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также крайне низкая токсичность продуктов горения, что критически важно для безопасности людей на объектах с массовым пребыванием.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и условия эксплуатации данного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 5x10 содержит полную информацию о конструктивных особенностях и свойствах кабеля:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитных бронированных покровов (кабель «голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечиваемое нанесением термического барьера из слюдосодержащих лент поверх медных жил;
• LS — пониженное выделение дыма и газов при горении и тлении (Low Smoke);
• LTx — низкая токсичность продуктов горения (Low Toxicity), снижающая риск отравления людей при пожаре;
• (N,PE) — наличие в конструкции выделенной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE);
• 5 — количество токопроводящих жил;
• 10 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

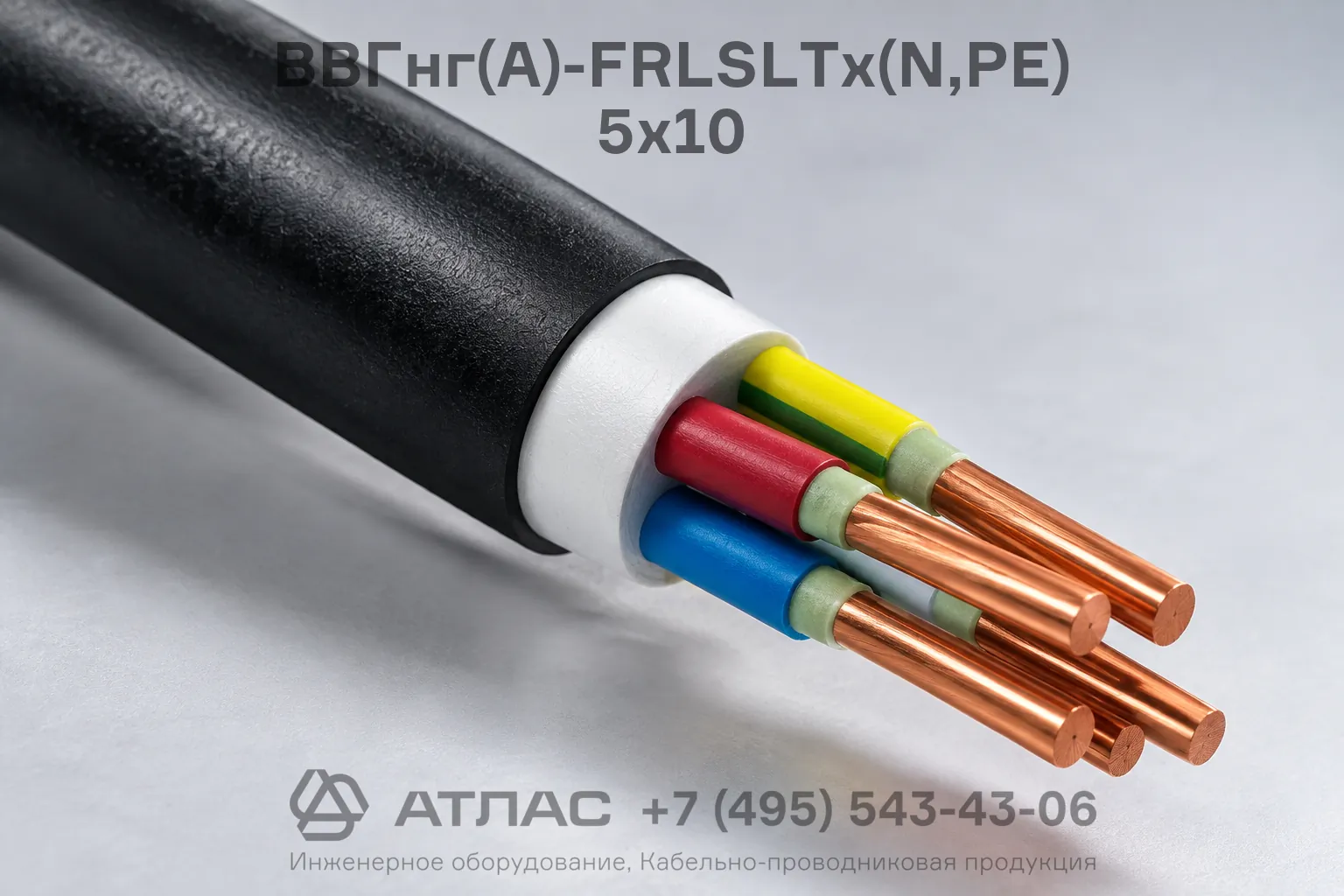

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, номинальным сечением 10 мм².
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием, сохраняющая изолирующие свойства в пламени.
3. Изоляция жил — поливинилхлоридный пластикат пониженной пожароопасности с низкой токсичностью продуктов горения. Изолированные жилы имеют цветовую маркировку, включая нулевую жилу синего цвета и жилу заземления желто-зеленого цвета.
4. Скрутка — пять изолированных жил скручены в единый сердечник.
5. Внутреннее заполнение — безгалогенный компаунд или ПВХ-пластикат пониженной пожарной опасности, придающий кабелю круглую форму и исключающий внутренние пустоты.
6. Наружная оболочка — поливинилхлоридный пластикат с нормированными показателями пониженного дымогазовыделения и низкой токсичности продуктов горения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты, включая пожарную сигнализацию, насосные станции пожаротушения, системы дымоудаления и эвакуационное освещение.
• Здания детских дошкольных учреждений, школ, интернатов, больниц, поликлиник и домов престарелых.
• Многофункциональные общественные комплексы, торгово-развлекательные центры, вокзалы и аэропорты с постоянным массовым скоплением людей.
• Объекты с повышенными требованиями к токсикологической безопасности на случай возникновения возгорания.
• Стационарная прокладка внутри помещений, в кабельных сооружениях и закрытых каналах при отсутствии опасности механических повреждений.
