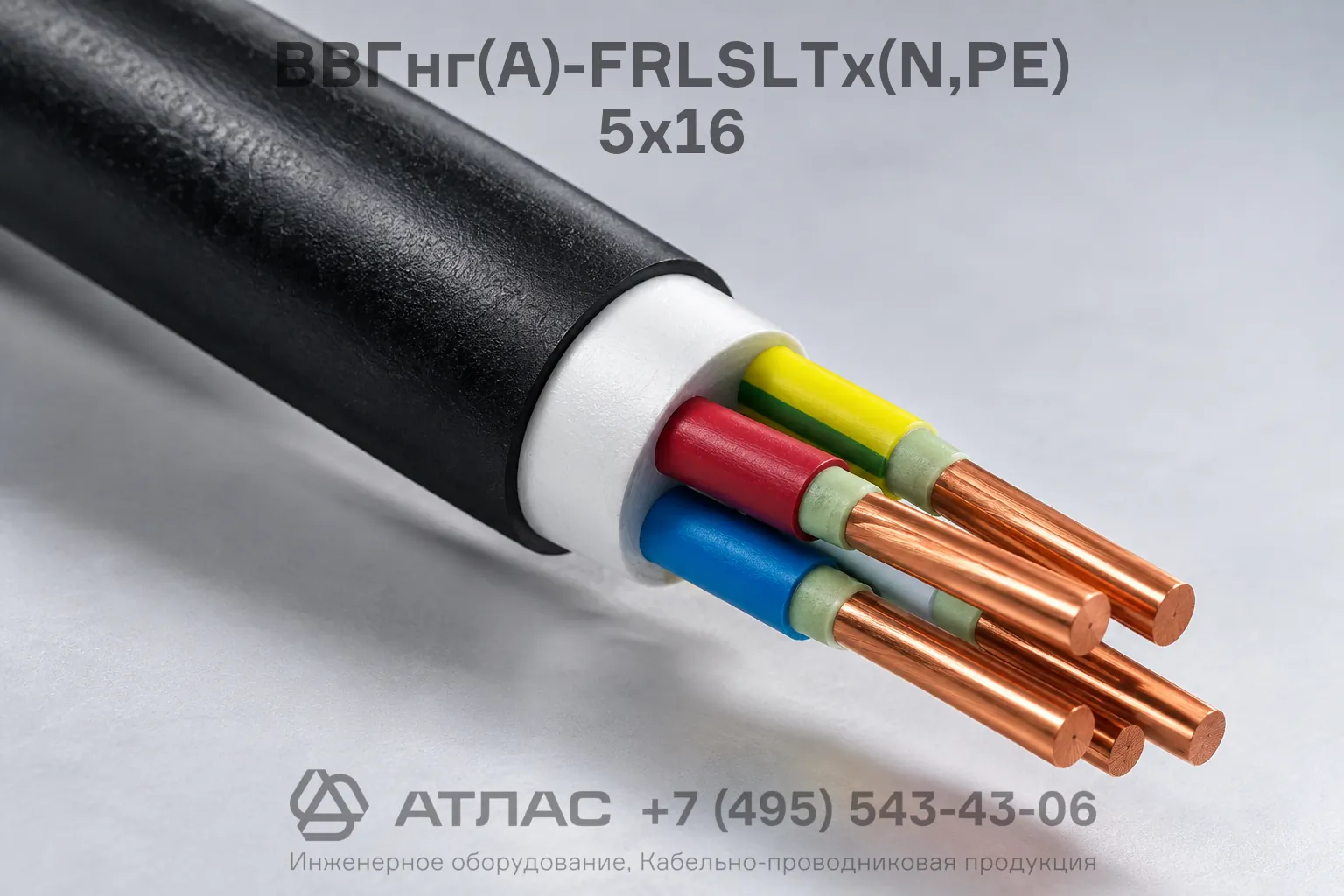

ВВГнг(А)-FRLSLTx(N,PE) 5x16 силовой медный огнестойкий кабель 0.66 кВ с пониженной токсичностью

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x16 силовой — это огнестойкий силовой кабель с медными жилами, предназначенный для передачи и распределения электроэнергии в стационарных установках. Изделие сохраняет работоспособность в условиях открытого пламени, характеризуется нераспространением горения при групповой прокладке по категории А, пониженным дымо- и газовыделением, а также крайне низкой токсичностью продуктов горения (Low Toxic), что критически важно для безопасности людей при пожаре.

Ниже представлена детальная расшифровка маркировки, конструктивное исполнение, эксплуатационные параметры и нормативная область применения данного кабельного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 5x16 содержит исчерпывающую информацию о конструкции и характеристиках пожарной безопасности:

• В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), наличие барьерного слоя из слюдосодержащих лент поверх жил;
• LS — пониженное дымо- и газовыделение при тлении и горении (Low Smoke);
• LTx — низкая токсичность продуктов горения (Low Toxicity);
• (N,PE) — в конструкции кабеля предусмотрены нулевая рабочая жила (N) и жила защитного заземления (PE);
• 5 — количество токопроводящих жил;
• 16 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные однопроволочные или многопроволочные, круглой формы, сечением 16 мм²;
2. Огнестойкий термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами;
3. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности и низкой токсичности с индивидуальной цветовой маркировкой;
4. Внутренняя экструдированная оболочка (заполнение) — невулканизированная полимерная композиция пониженной токсичности, заполняющая междужильное пространство;
5. Наружная защитная оболочка — поливинилхлоридный пластикат пониженной горючести, дымовыделения и малой токсичности продуктов горения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, системы дымоудаления, оповещения и управления эвакуацией (СОУЭ);
• Электроснабжение операционных блоков больниц, отделений реанимации и жизнеобеспечения;
• Здания детских дошкольных учреждений, школ, интернатов и домов престарелых;
• Многофункциональные общественные комплексы, спальные корпуса санаториев и гостиниц с круглосуточным пребыванием людей;
• Групповая прокладка кабельных линий в помещениях с высокими требованиями к минимизации токсичных газов при нештатных ситуациях.
