ВВГнг(А)-FRLSLTx(N,PE) 5x2,5 кабель силовой огнестойкий с пониженным дымовыделением и низкой токсичностью

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x2,5 силовой огнестойкий предназначен для передачи и распределения электрической энергии в стационарных установках при переменном напряжении до 0,66 кВ частотой 50 Гц. Изделие оснащено медными токопроводящими жилами и обладает комплексом повышенных характеристик пожарной безопасности: сохраняет работоспособность в условиях открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке, характеризуется пониженным выделением дыма и газа, а также минимальной токсичностью продуктов горения.

Ниже представлена детальная расшифровка маркировки, конструктивные особенности, нормативные технические параметры и рекомендации по условиям эксплуатации кабеля.

Подробная расшифровка маркировки

Структура условного обозначения кабеля ВВГнг(А)-FRLSLTx(N,PE) 5x2,5 содержит исчерпывающие данные о применяемых материалах и эксплуатационных свойствах:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из ПВХ пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее сохранение функционирования цепей в условиях открытого огня за счет наличия слюдосодержащего термобарьера;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении кабельного изделия;
• LTx — низкая токсичность продуктов горения (Low Toxicity), что снижает риск отравления людей при пожаре;
• (N,PE) — наличие в конструкции кабеля выделенной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE);
• 5 — количество токопроводящих жил;
• 2,5 — номинальное сечение токопроводящей жилы, мм².

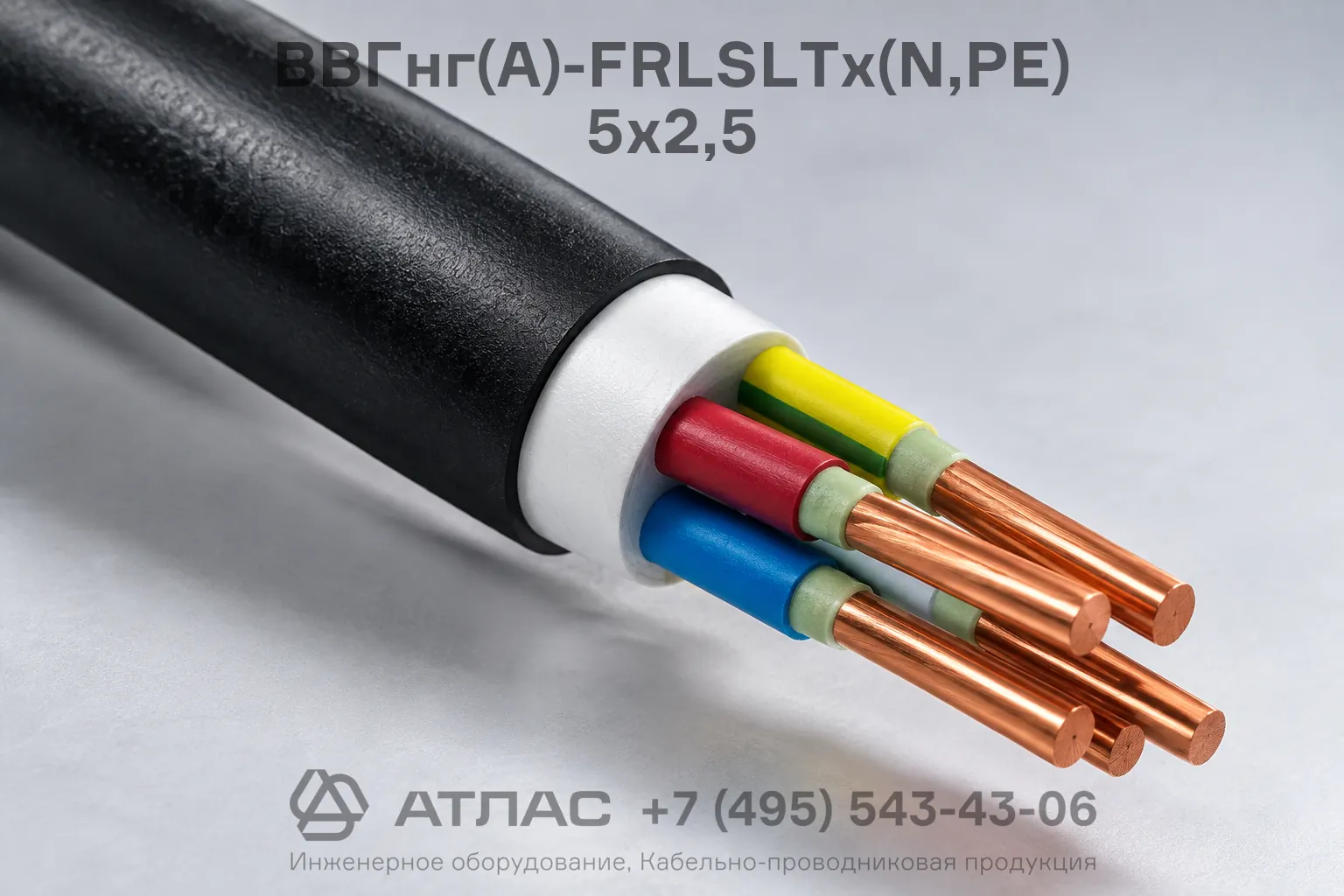

Конструкция кабеля

1. Токопроводящие жилы — медные однопроволочные круглые, соответствующие классу 1 по ГОСТ 22483.
2. Огнестойкий термический барьер — обмотка каждой медной жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой жил, включая синюю (N) и зелено-желтую (PE).
4. Внутренняя оболочка и заполнение — экструдированный слой из полимерной композиции пониженной пожарной опасности, заполняющий промежутки между скрученными изолированными жилами.
5. Наружная оболочка — защитный слой из ПВХ пластиката пониженной горючести, пониженного дымо- и газовыделения с низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Здания детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц и интернатов.
• Системы противопожарной защиты: установки пожаротушения, оповещения и управления эвакуацией людей (СОУЭ), противодымная вентиляция и аварийное освещение.
• Электроустановки и цепи питания операционных блоков, реанимационных отделений и других медицинских помещений с постоянным пребыванием маломобильных групп граждан.
• Объекты с повышенными требованиями к пожарной безопасности, где требуется исключить отравление продуктами горения при аварийных ситуациях.
