Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x25 силовой — это огнестойкое кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 кВ. Кабель сохраняет работоспособность в условиях пожара не менее 180 минут, отличается особо низким уровнем дымо- и газовыделения, а также низкой токсичностью продуктов горения.

Ниже представлена подробная техническая информация о структуре маркировки, конструкции, эксплуатационных параметрах и рекомендованных областях применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 5x25 расшифровывается поэлементно:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие бронированного защитного покрова (голый);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкое исполнение (Fire Resistance), устойчивость к воздействию открытого пламени благодаря наличию слюдосодержащего термобарьера;
• LS — пониженное выделение дыма и газов при горении и тлении (Low Smoke);
• LTx — низкая токсичность продуктов горения (Low Toxicity), минимизирующая опасность для людей при эвакуации;
• (N,PE) — наличие в конструкции выделенной нулевой жилы (N) и проводника защитного заземления (PE);
• 5 — количество токопроводящих жил;
• 25 — номинальное сечение каждой жилы, мм².

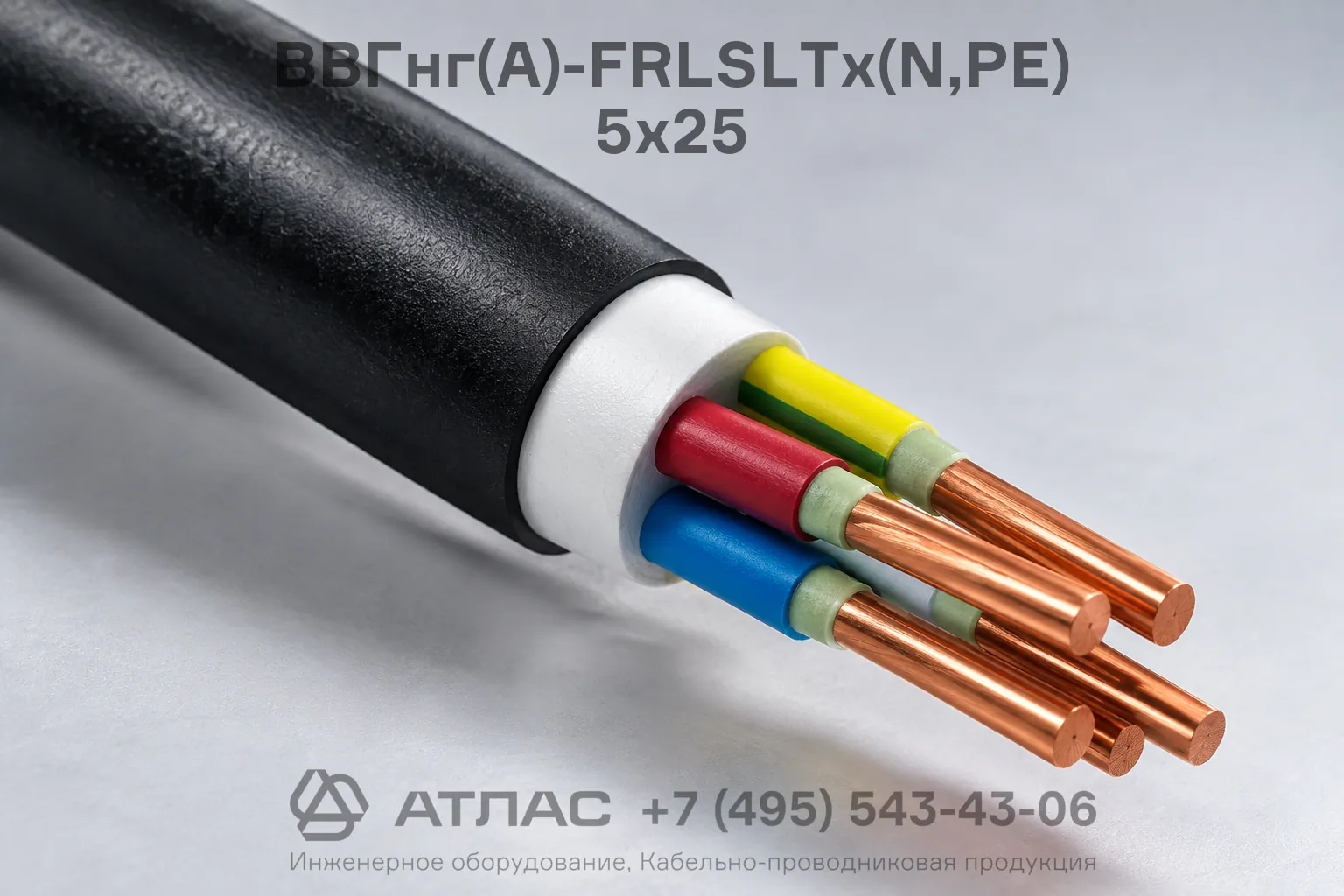

Конструкция кабеля

1. Токопроводящие жилы — пять круглых медных жил номинальным сечением 25 мм² (однопроволочные или многопроволочные).
2. Термический огнестойкий барьер — обмотка каждой токопроводящей жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой жил (включая синюю жилу N и желто-зеленую жилу PE).
4. Скрутка и внутреннее заполнение — изолированные жилы скручены в сердечник, межфазное пространство заполнено специальным компаундом пониженной токсичности.
5. Внутренняя оболочка — экструдированный слой из ПВХ пластиката с низким газо- и дымовыделением.
6. Наружная оболочка — внешний защитный слой из ПВХ пластиката пониженной пожарной опасности и низкой токсичности продуктов горения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: пожарная сигнализация, противодымная вентиляция, насосные станции пожаротушения, эвакуационное освещение.
• Здания детских садов, школ, интернатов и социально значимых учреждений с постоянным пребыванием людей.
• Медицинские учреждения, больничные стационары, операционные блоки и родильные дома.
• Жилые и общественные высотные комплексы, спальные корпуса гостиниц и общежитий.
• Объекты с повышенными требованиями к пожаробезопасности и сохранению работоспособности цепей питания при эвакуации.
