ВВГнг(А)-FRLSLTx(N,PE) 5x35 медный огнестойкий с низкой токсичностью кабель силовой 0.66 кВ

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x35 силовой — это огнестойкое кабельное изделие с медными токопроводящими жилами, предназначенное для стационарного распределения электроэнергии на объектах с высочайшими требованиями к пожарной безопасности. Ключевыми эксплуатационными характеристиками изделия являются сохранение работоспособности в условиях воздействия пламени не менее 180 минут, минимальное выделение дыма и коррозионно-активных газов при горении, а также низкая токсичность продуктов горения (класс LTx), исключающая риск быстрого отравления людей при пожаре.

Ниже представлена полная расшифровка маркировки, конструктивное строение кабеля, его нормативные технические параметры и типовые области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 5x35 расшифровывается в строгом соответствии с требованиями стандартов:

• В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — отсутствие бронированного покрова («голый»), кабель не защищен от механических повреждений ударного характера
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее непрерывную работу кабельной линии под воздействием открытого огня в течение не менее 180 минут
• LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke)
• LTx — низкая токсичность продуктов термической деструкции и горения (Low Toxicity)
• (N,PE) — наличие в конструкции выделенной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE)
• 5 — количество токопроводящих жил
• 35 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²)

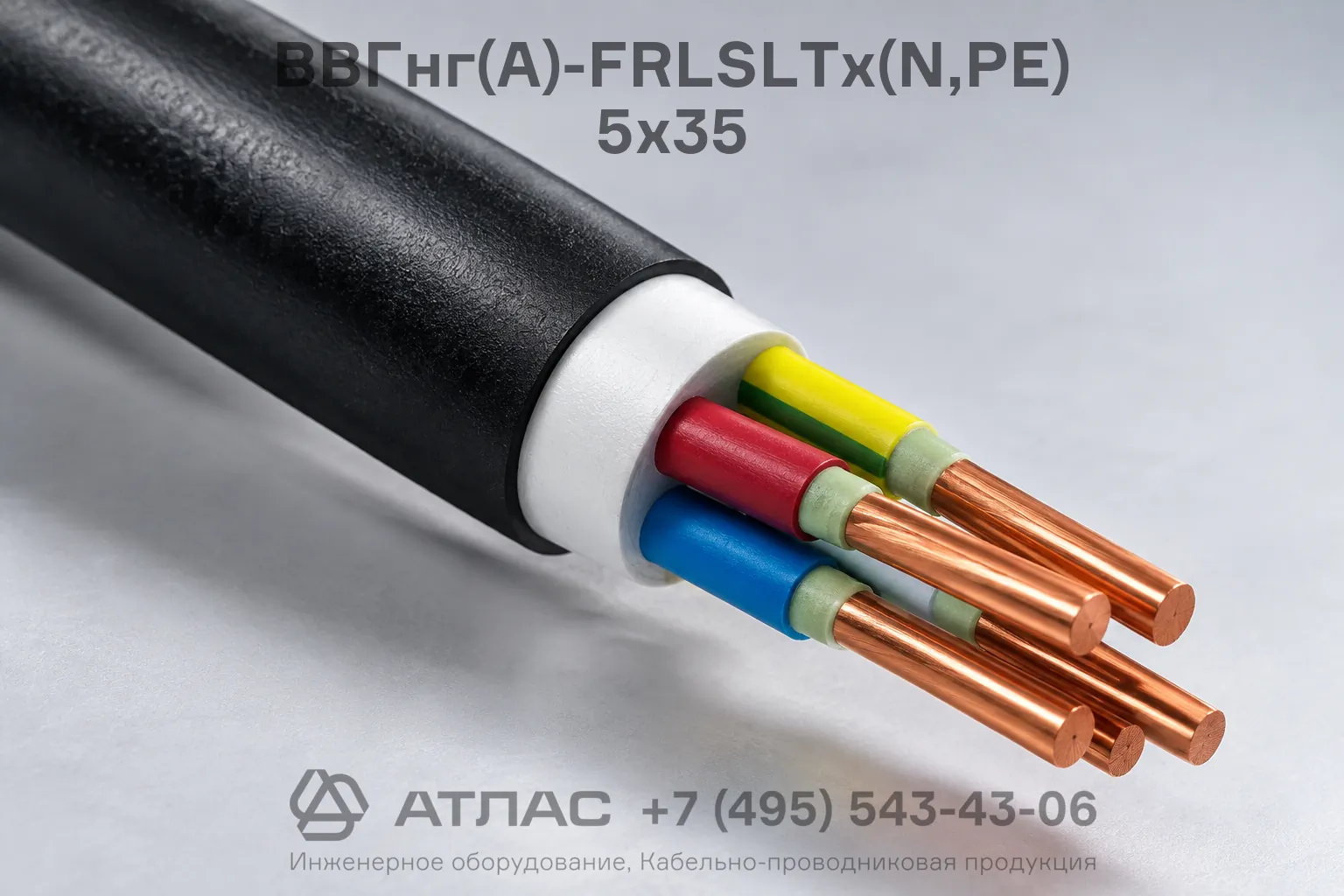

Конструкция кабеля

1. Токопроводящие жилы — медные проводники номинальным сечением 35 мм², круглой формы, соответствующие нормативным классам гибкости для стационарной прокладки.
2. Огнестойкий термический барьер — обмотка каждой медной жилы двумя слюдосодержащими лентами, сохраняющая целостность электрической изоляции цепи при выгорании полимерных слоев.
3. Изоляция жил — слой поливинилхлоридного пластиката пониженной пожароопасности с низкой токсичностью дыма; жилы имеют отличительную цветовую расцветку (включая синий цвет для проводника N и желто-зеленый для проводника PE).
4. Сердечник и внутреннее заполнение — скрутка изолированных жил вокруг центрального жгута с заполнением межфазных промежутков компаундом низкой токсичности для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной токсичности и горючести, обеспечивающий герметичность и устойчивость к внешним климатическим воздействиям.

Основные технические характеристики

Область применения

• Цепи питания систем противопожарной защиты: автоматических установок пожаротушения, пожарной сигнализации, противодымной вентиляции и систем оповещения и управления эвакуацией (СОУЭ).
• Здания детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц и интернатов.
• Электроустановки спальных корпусов образовательных организаций с наличием интерната и детских учреждений.
• Объекты с круглосуточным и массовым пребыванием людей, метрополитены, концертные залы, торговые комплексы и вокзалы.
• Питание аварийного освещения, лифтов для транспортировки пожарных подразделений и операционных блоков медицинских учреждений.
