ВВГнг(А)-FRLSLTx(N,PE) 5x4 силовой огнестойкий кабель 0.66 кВ с низким дымовыделением и токсичностью

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x4 силовой — это пятижильный медный кабель специального исполнения, предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Изделие сочетает высокую огнестойкость с сохранением работоспособности в условиях открытого пламени не менее 180 минут, крайне низкий уровень дымо- и газовыделения, а также пониженную токсичность продуктов горения, что делает его обязательным для применения на объектах с повышенными требованиями к пожарной безопасности.

Ниже представлена подробная расшифровка маркировки кабеля, его послойная конструкция, ключевые технические параметры и типовые области эксплуатации.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 5x4 расшифровывается следующим образом:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для прокладки в траншеях без дополнительной механической защиты;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR (Fire Resistance) — огнестойкое исполнение, обеспечиваемое термическим барьером из слюдосодержащих лент вокруг медных проводников;
• LS (Low Smoke) — пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• LTx (Low Toxicity) — низкая токсичность продуктов горения, снижающая риск отравления людей при эвакуации;
• (N,PE) — наличие в конструкции выделенной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE);
• 5 — количество токопроводящих жил;
• 4 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

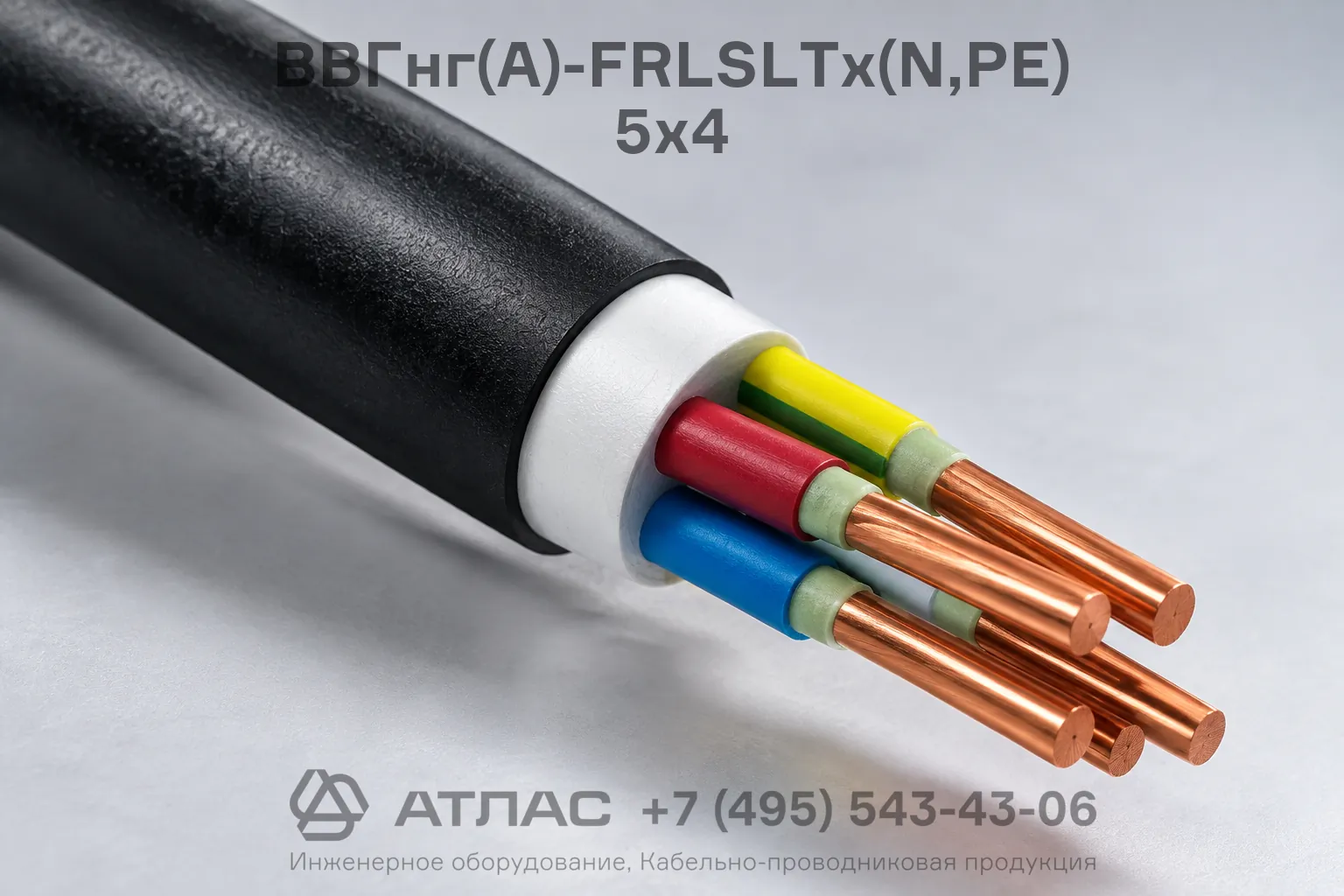

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные (класс 1 по ГОСТ 22483-2012).
2. Термический огнестойкий барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с низкой токсичностью продуктов горения. Изолированные жилы имеют цветовую маркировку, включая синюю нулевую и зелено-желтую заземляющую.
4. Скрутка — пять изолированных жил скручены в сердечник правильной концентрической скруткой.
5. Внутренняя экструдированная оболочка (поясная изоляция и заполнение) — ПВХ пластикат пониженной пожарной опасности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
6. Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности с пониженным дымогазовыделением и малой токсичностью.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: цепи питания пожарной сигнализации, систем оповещения и управления эвакуацией (СОУЭ), насосов пожаротушения и противодымной вентиляции.
• Здания детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц и интернатов.
• Объекты с массовым пребыванием людей: торгово-развлекательные комплексы, аэропорты, вокзалы, гостиницы, метрополитен и офисные центры.
• Групповые кабельные линии в операционных блоках медицинских учреждений, центрах обработки данных и ответственных узлах связи.
