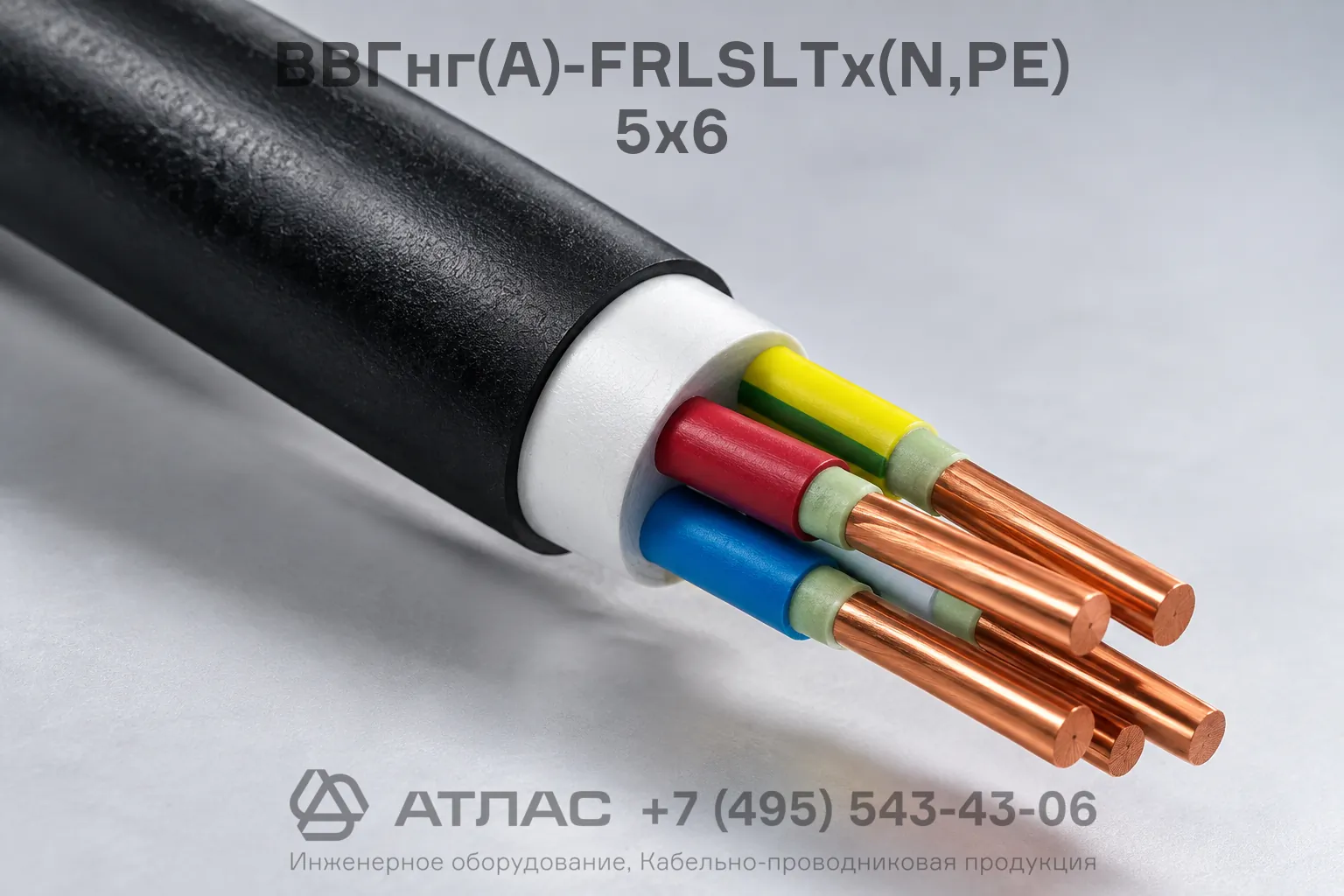

ВВГнг(А)-FRLSLTx(N,PE) 5x6 кабель силовой медный огнестойкий пятижильный с изоляцией и оболочкой из ПВХ 0.66 кВ

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5x6 силовой — это огнестойкое кабельное изделие с медными токопроводящими жилами, предназначенное для стационарной прокладки в цепях распределения электроэнергии. Изделие сочетает свойства огнестойкости (сохранение работоспособности при прямом воздействии пламени не менее 180 минут), нераспространения горения по категории А, пониженного выделения дыма и газа, а также чрезвычайно низкого уровня токсичности продуктов горения, что делает его безопасным для применения на объектах с жесткими требованиями пожарной безопасности.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности и основные эксплуатационные параметры кабеля.

Подробная расшифровка маркировки

Обозначение кабеля ВВГнг(А)-FRLSLTx(N,PE) 5x6 содержит исчерпывающую информацию о его конструкции и пожарно-технических характеристиках:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• Г — отсутствие отдельного защитного покрова (брони), кабель является «голым».
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А.
• FR (Fire Resistance) — огнестойкое исполнение за счет применения термического барьера из слюдосодержащих лент поверх каждой жилы.
• LS (Low Smoke) — пониженное выделение дыма и коррозионно-активных газов при горении и тлении.
• LTx (Low Toxicity) — низкая токсичность продуктов горения (эквивалентный показатель токсичности продуктов горения более 120 г/м³).
• (N,PE) — наличие в составе кабеля отдельной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE).
• 5 — количество токопроводящих жил.
• 6 — номинальное сечение каждой токопроводящей жилы, мм².

Конструкция кабеля

1. Токопроводящие жилы — круглые медные жилы сечением 6 мм² (однопроволочные или многопроволочные).
2. Огнестойкий барьер — термическая обмотка каждой жилы двумя слюдосодержащими лентами, предотвращающая короткое замыкание при выгорании полимерной изоляции.
3. Изоляция — слой ПВХ пластиката пониженной пожароопасности с низким газовыделением и токсичностью. Жилы имеют индивидуальную цветовую маркировку, включая синюю (N) и желто-зеленую (PE).
4. Внутреннее заполнение — полимерная композиция пониженной пожарной опасности, заполняющая промежутки между скрученными изолированными жилами для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката с пониженным дымовыделением и низкой токсичностью.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ), противодымная вентиляция.
• Питание электроприемников аварийного освещения, лифтов для транспортировки пожарных подразделений и операционных блоков больниц.
• Здания детских дошкольных учреждений, общеобразовательных школ, интернатов, домов престарелых и инвалидов.
• Медицинские организации со стационаром, санатории и спальные корпуса реабилитационных центров.
• Объекты с массовым пребыванием людей, высотные административные и торгово-развлекательные комплексы.
