ВВГнг(А)-FRLSLTx(N,PE) 5х70 кабель силовой огнестойкий с низкой токсичностью дыма 1 кВ

Кабель ВВГнг(А)-FRLSLTx(N,PE) 5х70 силовой предназначен для распределения и передачи электрической энергии в стационарных установках систем пожарной безопасности и жизнеобеспечения. Изделие оснащено медными токопроводящими жилами и характеризуется исключительными параметрами эксплуатационной надежности: огнестойкостью с сохранением работоспособности цепей при пожаре, пониженным дымо- и газовыделением, а также предельно низкой токсичностью продуктов горения.

Ниже представлена подробная расшифровка маркировки, особенности конструкции, область применения и технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLSLTx(N,PE) 5х70 содержит исчерпывающую информацию о конструкции и свойствах кабеля:

• В — изоляция проводников изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — отсутствие бронированного покрова («голый»), кабель не защищен от прямого механического воздействия
• нг(А) — не распространяет горение при групповой прокладке по категории А
• FR — огнестойкое исполнение (Fire Resistance), наличие огнестойкого барьера из слюдосодержащих лент
• LS — пониженное выделение дыма и газов при горении и тлении (Low Smoke)
• LTx — низкая токсичность продуктов горения (Low Toxicity), что минимизирует риск отравления людей при эвакуации
• (N,PE) — наличие в конструкции отдельной нулевой рабочей жилы (N) и нулевой защитной жилы заземления (PE)
• 5 — количество токопроводящих жил
• 70 — номинальное сечение токопроводящих жил в квадратных миллиметрах

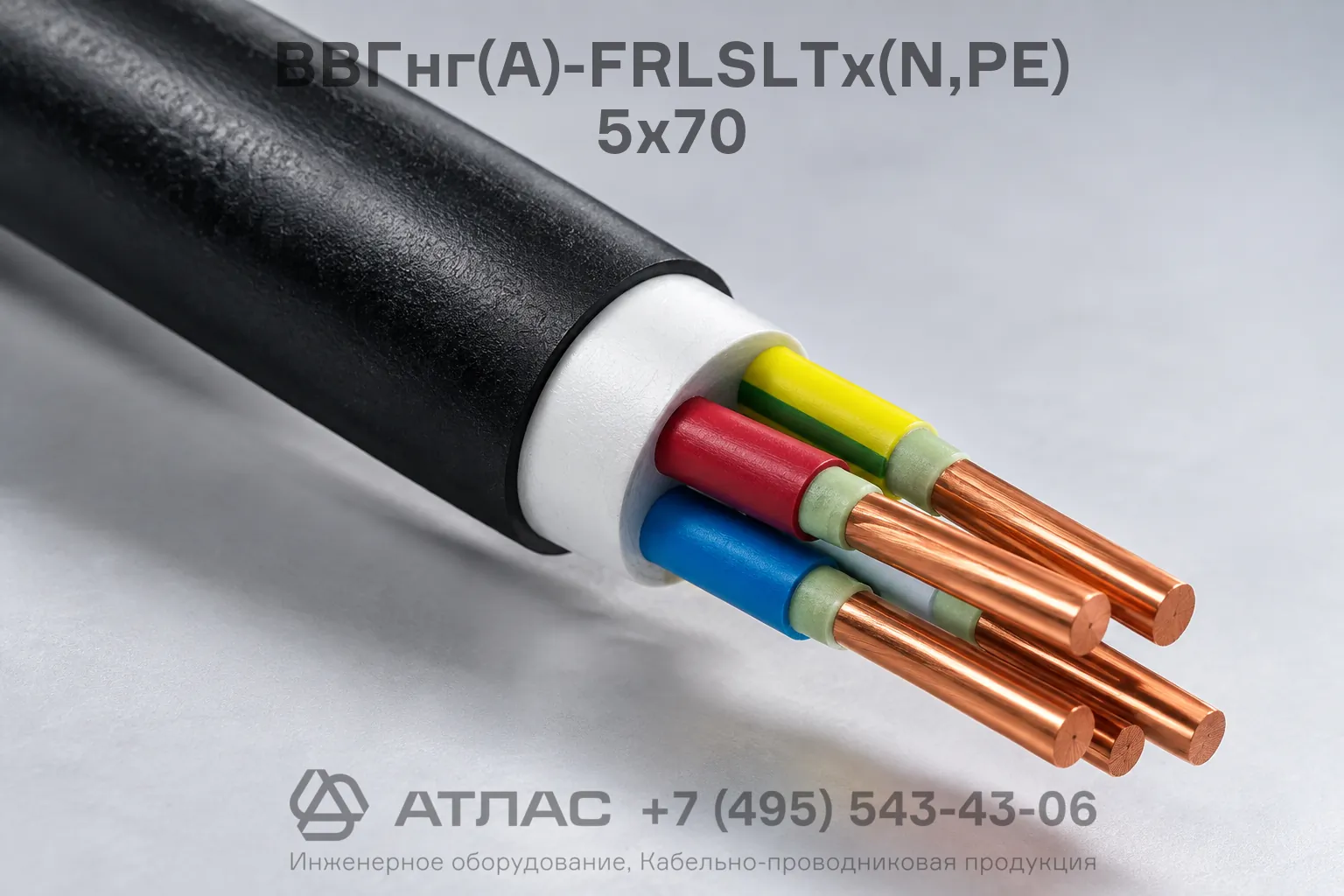

Конструкция кабеля

1. Токопроводящие жилы — медные, сечением 70 мм², круглого или секторного профиля.
2. Огнестойкий термический барьер — слюдосодержащие ленты, наложенные спирально поверх каждой токопроводящей жилы.
3. Изоляция — ПВХ-пластикат пониженной пожарной опасности с низким уровнем токсичности продуктов горения, с цветовой маркировкой жил.
4. Скрутка — изолированные проводники скручены в сердечник; конструкция включает нулевую жилу и жилу заземления.
5. Внутренняя оболочка и заполнение — полимерная композиция пониженной пожарной опасности, заполняющая межжильное пространство и придающая кабелю круглую форму.
6. Наружная оболочка — ПВХ-пластикат пониженной пожарной опасности, дымовыделения и токсичности.

Основные технические характеристики

Область применения

• Здания детских дошкольных и образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов интернатов.
• Системы противопожарной защиты: пожарная сигнализация, автоматическое пожаротушение, системы дымоудаления и аварийной вентиляции.
• Питание цепей эвакуационного освещения, пожарных лифтов и насосных станций пожаротушения.
• Объекты с массовым пребыванием людей: торгово-развлекательные центры, вокзалы, аэропорты, метрополитены.
