ВВГнг(А)-LSLTx 1x4 медный одножильный силовой кабель с пониженным дымогазовыделением и токсичностью
Кабель ВВГнг(А)-LSLTx 1x4 силовой — это кабельное изделие с медной жилой, предназначенное для стационарной прокладки в электросетях на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется пониженной пожарной опасностью, не распространяет горение при групповой прокладке по категории А, отличается пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения (Low Toxic), что обеспечивает повышенную безопасность людей при нештатных ситуациях.
Ниже представлена детальная расшифровка маркировки, конструктивное устройство, технические характеристики и рекомендованные области монтажа изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о материалах, защитных слоях и пожарно-технических свойствах проводника:
- В — первичная изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката с пониженным дымо- и газовыделением;
- Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов в процессе тления или горения;
- LTx — Low Toxicity, низкая токсичность продуктов горения (эквивалентный показатель токсичности продуктов горения полимеров более 120 г/м³);
- 1 — количество токопроводящих жил;
- 4 — номинальное сечение токопроводящей медной жилы в квадратных миллиметрах (мм²).

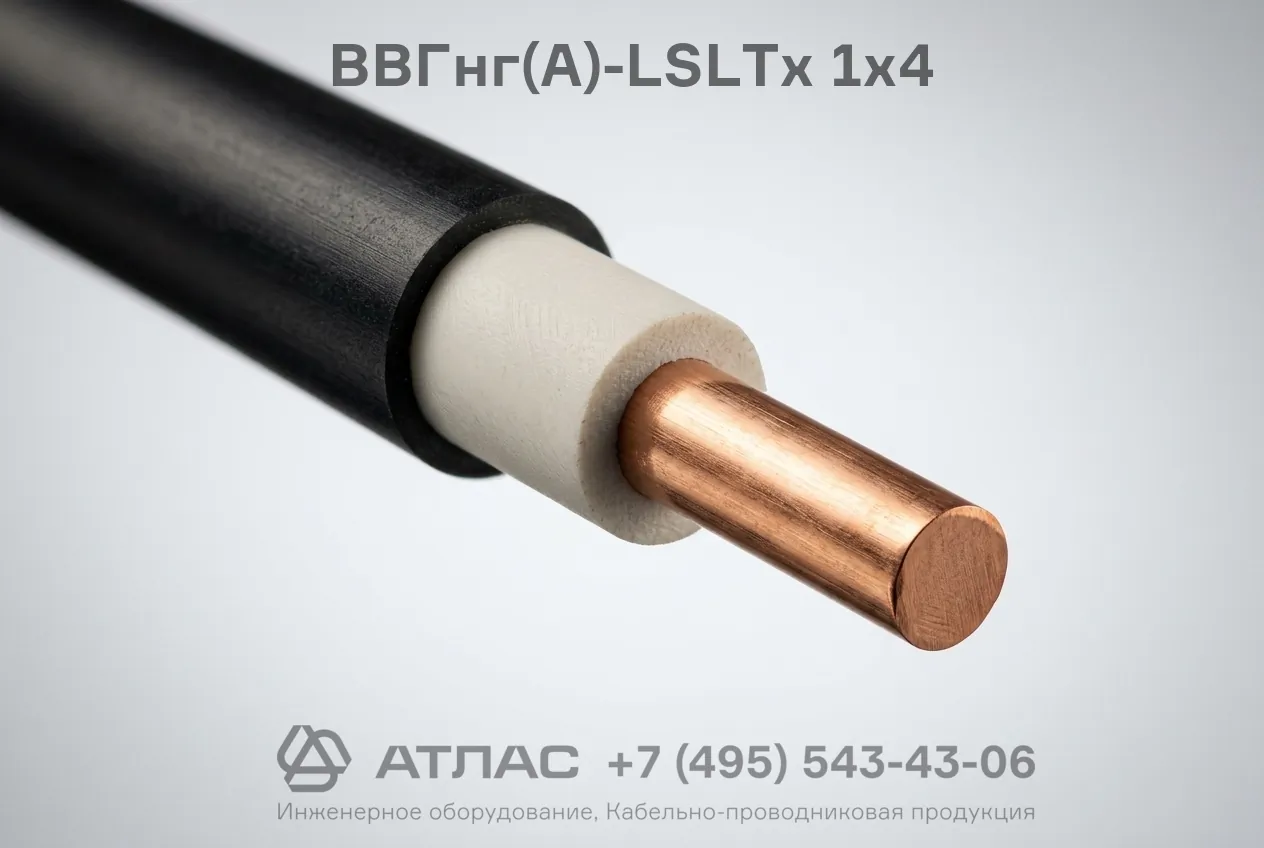

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная (класс 1 по ГОСТ 22483-2021), круглой формы, номинальным сечением 4 мм²;
- Изоляция жилы — сплошной слой поливинилхлоридного пластиката пониженной пожарной опасности и токсичности, обеспечивающий требуемую электрическую прочность;
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с низким дымовыделением и низкой токсичностью дыма, плотно облегающий изолированную жилу.
Основные технические характеристики
| Параметр | Нормативное значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки и монтажа без предварительного подогрева | -15 °C |
| Предельно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Допустимая относительная влажность воздуха при температуре до +35 °C | до 98% |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Категория пожарной безопасности по нераспространению горения | ГОСТ 31565-2012, категория А |
| Срок службы кабельного изделия | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет со дня ввода в эксплуатацию |
Область применения
Кабель предназначен для распределения и передачи электроэнергии в стационарных установках. В соответствии с требованиями ГОСТ 31565-2012 кабельные изделия с индексом нг(А)-LSLTx обязательны к применению в зданиях с постоянным пребыванием людей и строгими требованиями к безопасности при эвакуации:
- Здания детских дошкольных образовательных учреждений и яслей;
- Школы, гимназии, лицеи и интернаты;
- Больницы, поликлиники, госпитали и родильные дома;
- Дома престарелых, специализированные пансионаты и реабилитационные центры;
- Спальные корпуса санаториев, домов отдыха и гостиниц;
- Крытые спортивные комплексы, торговые и культурно-досуговые центры;
- Жилые и административные здания, офисные помещения и объекты инфраструктуры.
