ВВГнг(А)-LSLTx 4x16 кабель силовой медный с пониженным дымогазовыделением и токсичностью 0.66 кВ

Кабель ВВГнг(А)-LSLTx 4x16 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель обладает пониженной пожарной опасностью, пониженным дымо- и газовыделением, а также особо низким уровнем токсичности продуктов горения, что обеспечивает повышенную безопасность людей при возникновении нештатных пожароопасных ситуаций.

Ниже представлена расшифровка обозначения марки, особенности конструктивного устройства, основные технические параметры и типовые области применения кабеля.

Подробная расшифровка маркировки

Структура условного обозначения кабеля содержит исчерпывающие данные о материалах и свойствах изделия:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• Г — отсутствие защитного бронированного покрова («голый» кабель);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и газов при тлении и горении;
• LTx — Low Toxic, показатель токсичности продуктов пиролиза и горения полимерных материалов составляет менее 120 г/м³, что классифицируется как низкая токсичность;
• 4 — четыре токопроводящие жилы;
• 16 — номинальное поперечное сечение каждой жилы составляет 16 мм².

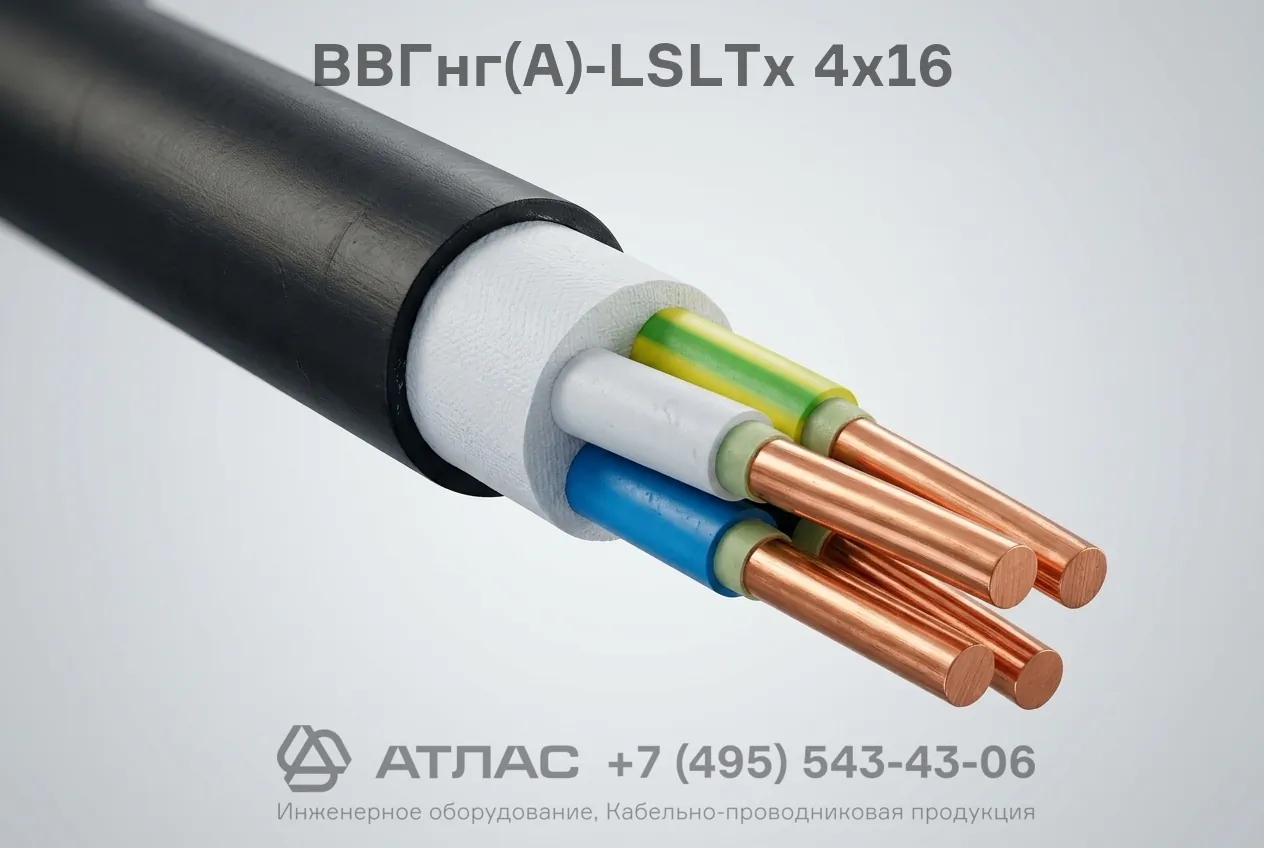

Конструкция кабеля

1. Токопроводящие жилы — медные проводники круглого сечения 1-го или 2-го класса гибкости по ГОСТ 22483.
2. Изоляция жил — ПВХ композиция пониженной пожароопасности с отличительной цветовой маркировкой каждой фазы и нулевой жилы.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической повивной скруткой.
4. Внутренняя оболочка (заполнение) — экструдированный слой или заполнение межжильного пространства полимерным компаундом с пониженной токсичностью и малым дымовыделением.
5. Наружная оболочка — сплошной защитный шланг из специального поливинилхлоридного пластиката пониженной горючести исполнения LSLTx.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в зданиях детских дошкольных и образовательных учреждений.
• Электромонтаж в лечебных стационарах, больницах, поликлиниках и специализированных медицинских центрах.
• Оснащение домов престарелых, интернатов, пансионатов и реабилитационных центров.
• Прокладка силовых магистралей в гостиницах, спальных корпусах санаториев и общежитиях.
• Монтаж систем электроснабжения на объектах с массовым пребыванием людей и высокими требованиями к токсикологической безопасности.
