ВВГнг(А)-LSLTx 5х150 медный на напряжение 1 кВ с пониженной пожарной опасностью кабель силовой

Кабель ВВГнг(А)-LSLTx 5х150 силовой представляет собой пятижильный силовой проводник с медными жилами, предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ. Изделие характеризуется пониженной пожарной опасностью: не распространяет горение при групповой прокладке по высшей категории А, выделяет минимальное количество дыма и газа при тлении, а также обладает крайне низкой токсичностью продуктов горения (класс Low Toxicity). Эксплуатация кабеля разрешена в широком температурном диапазоне от -50 °С до +50 °С.

Ниже представлена детальная расшифровка маркировки кабельного изделия, его послойная конструкция, нормативные технические параметры и типовая область применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LSLTx 5х150 содержит исчерпывающую информацию о конструкции и свойствах пожарной безопасности кабеля:

• В — изоляция проводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении материалов конструкции;
• LTx — Low Toxicity, предельно низкая токсичность продуктов горения полимерных композиций;
• 5 — количество токопроводящих жил;
• 150 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

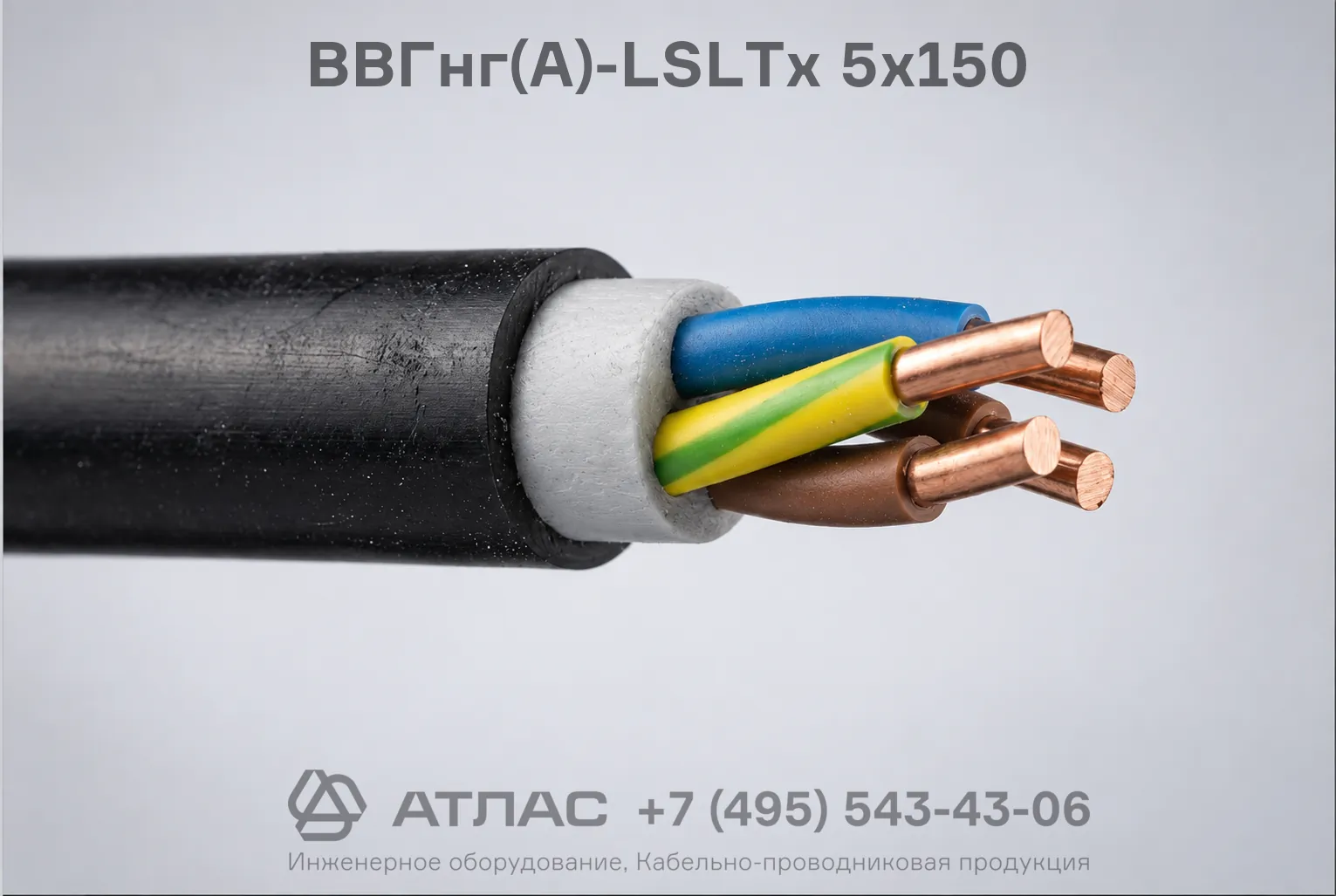

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483-2012.
2. Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением и малой токсичностью. Изолированные жилы имеют цветовую маркировку для удобства монтажа.
3. Скрутка — пять изолированных жил скручены в общий сердечник.
4. Внутренняя экструдированная оболочка (заполнение) — из поливинилхлоридного пластиката с низким газодымовыделением и малой токсичностью, заполняющая междужильное пространство и придающая кабелю круглую форму.
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности специальной рецептуры с низким дымовыделением и низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Здания детских садов, яслей, общеобразовательных школ и школ-интернатов;
• Больницы, госпитали, родильные дома и специализированные медицинские учреждения со стационаром;
• Дома престарелых, интернаты для инвалидов и реабилитационные центры;
• Общественные, административные и торговые центры с одновременным пребыванием большого количества людей;
• Стационарные электрические сети промышленных предприятий и закрытых кабельных сооружений с жесткими требованиями к токсичности продуктов горения при пожаре.
