ВВГнг(А)-FRLS 3х25 трехжильный огнестойкий кабель силовой на напряжение 0,66 и 1 кВ, медный

Кабель ВВГнг(А)-FRLS 3х25 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Главными эксплуатационными свойствами кабеля являются высокая огнестойкость с сохранением работоспособности в условиях открытого пламени не менее 180 минут, нераспространение горения при групповой прокладке по категории А, а также существенно сниженное дымо- и газовыделение при тлении и горении.

Ниже приведена подробная расшифровка маркировки, послойная конструкция и нормативные технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 3х25 расшифровывается следующим образом:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспеченное термическим барьером из слюдосодержащих лент вокруг жил;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 3 — три токопроводящие жилы;
• 25 — номинальное сечение токопроводящей жилы, мм².

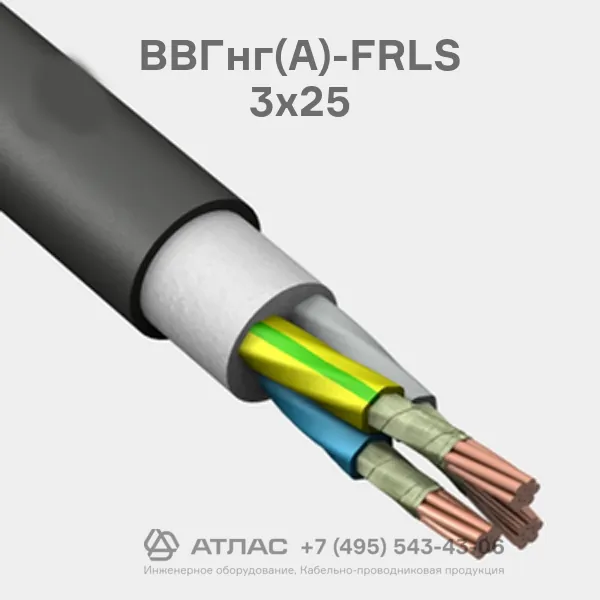

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные или многопроволочные, круглой или секторной формы сечением 25 мм²;
2. Огнестойкий термический барьер — повив из двух слюдосодержащих лент поверх каждой жилы;
3. Изоляция — негорючий ПВХ пластикат пониженной пожарной опасности с отличительной цветовой маркировкой жил;
4. Внутреннее заполнение — невулканизированная полимерная композиция или ПВХ пластикат пониженной пожарной опасности для придания кабелю круглой формы;
5. Наружная оболочка — ПВХ пластикат пониженной пожарной опасности с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Цепи питания систем противопожарной защиты: пожарной сигнализации, установок водяного пожаротушения, систем дымоудаления и эвакуационного освещения;
• Электропроводка в операционных блоках, реанимационных отделениях и палатах интенсивной терапии медицинских учреждений;
• Обеспечение электроснабжения объектов с массовым пребыванием людей (торговые центры, вокзалы, аэропорты, метрополитены, высотные здания);
• Групповая прокладка в кабельных сооружениях, лотках, коробах и внутренних производственных помещениях при отсутствии механических воздействий на кабель.
