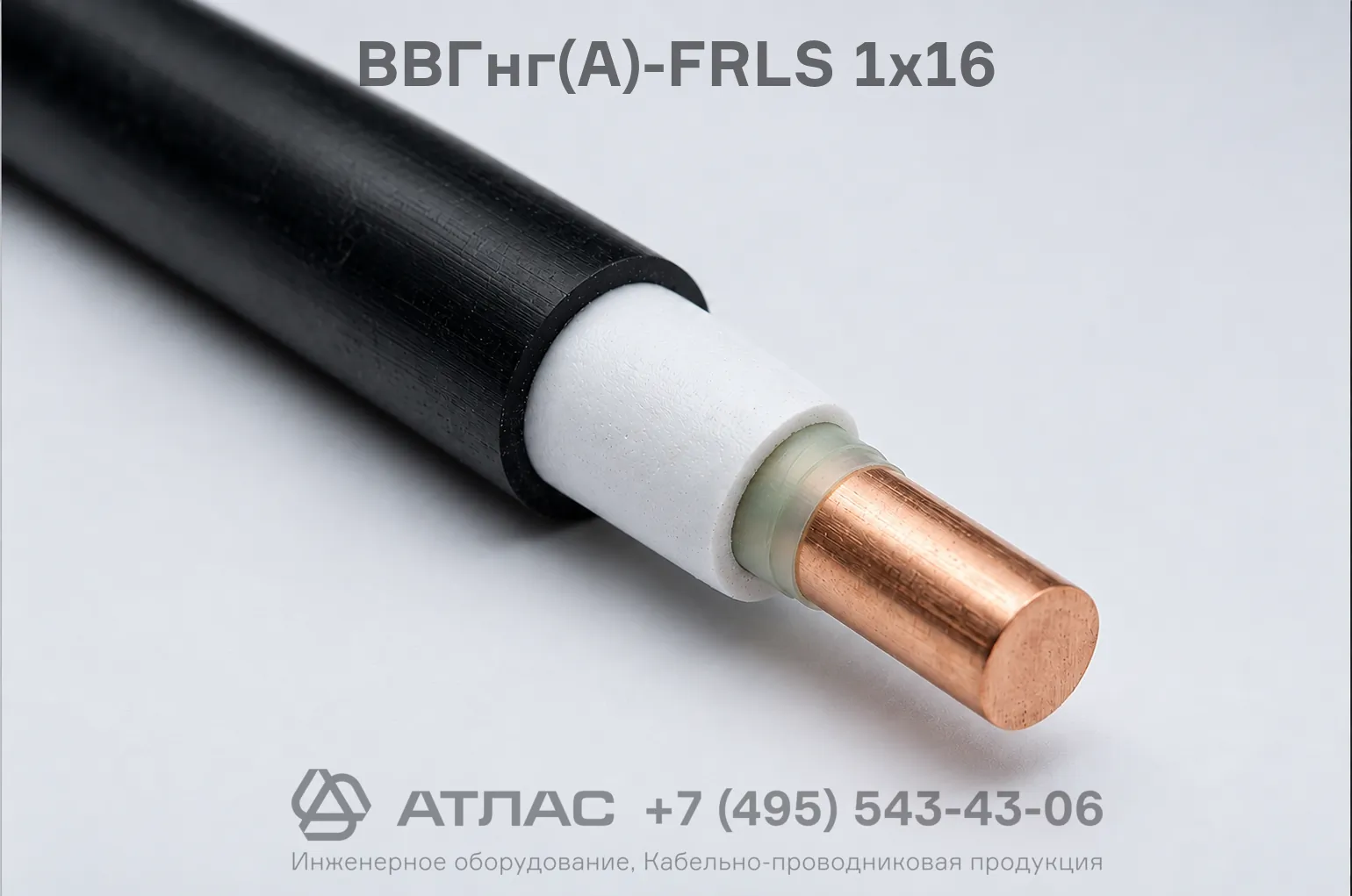

ВВГнг(А)-FRLS 1х16 медный огнестойкий силовой кабель

Кабель силовой ВВГнг(А)-FRLS 1х16 представляет собой одножильный огнестойкий проводник с медной жилой, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется повышенной пожарной безопасностью: сохраняет работоспособность в условиях открытого огня не менее 180 минут, не распространяет горение при групповой прокладке по категории А и выделяет сниженное количество дыма и коррозионно-активных газов при тлении.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 1х16 содержит исчерпывающую информацию о конструкции и свойствах кабельного изделия:

• В — первичная изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — «голый», отсутствие наружного бронированного покрова поверх оболочки;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), токопроводящая жила имеет огнестойкий барьер из слюдосодержащих лент;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении;
• 1 — количество токопроводящих жил в кабеле;
• 16 — номинальное сечение токопроводящей медной жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящая жила — медная, однопроволочная, круглой формы, сечением 16 мм²;
2. Огнестойкий барьер — термический защитный слой из двух слюдосодержащих лент, наложенных по спирали;
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности;
4. Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности с низким газо- и дымовыделением.

Основные технические характеристики

Область применения

• Системы пожарной безопасности, противопожарной защиты, оповещения и управления эвакуацией людей при пожаре;
• Цепи аварийного электроснабжения и освещения медицинских учреждений, операционных блоков и реанимационных отделений;
• Объекты с повышенными требованиями к пожарной безопасности: торговые центры, высотные здания, метрополитены, тоннели и вокзалы;
• Стационарные силовые сети промышленных предприятий и распределительных устройств, требующие сохранения электропитания в условиях пожара;
• Групповая прокладка в кабельных сооружениях, лотках, коробах и кабельных каналах внутри помещений.
