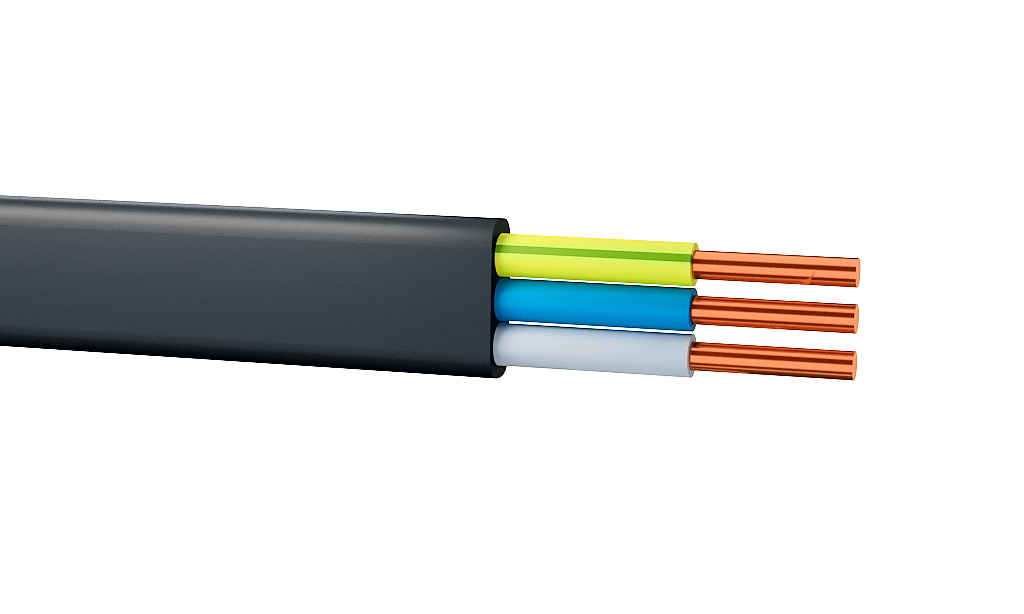

ВВГнг(А)-FRLS 3х1,5 кабель силовой медный огнестойкий на напряжение 0,66 кВ ГОСТ 31996-2012

Кабель ВВГнг(А)-FRLS 3х1,5 силовой — это огнестойкое кабельное изделие с тремя медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель сохраняет работоспособность в условиях открытого огня не менее 180 минут, характеризуется пониженным выделением дыма и коррозионно-активных газов при горении и тлении, а также предназначен для эксплуатации в широком температурном интервале от -50 °С до +50 °С.

Ниже приведена подробная расшифровка маркировки, конструкция кабельного изделия и его нормативные технические параметры.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 3х1,5 расшифровывается в соответствии со стандартами кабельной промышленности:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — «голый», отсутствие бронированного покрова поверх оболочки;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), наличие огнестойкого барьера из слюдосодержащих лент для сохранения функционирования в пламени;
• LS — пониженное дымо- и газовыделение (Low Smoke) при тлении и горении;
• 3 — три медные токопроводящие жилы;
• х — разделительный знак размерности;
• 1,5 — номинальное поперечное сечение токопроводящих жил, мм².

Конструкция кабеля

1. Токопроводящие жилы — круглые однопроволочные медные проводники 1 класса гибкости по ГОСТ 22483-2012.
2. Огнестойкий термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой жил.
4. Внутренняя оболочка и межфазное заполнение — ПВХ пластикат пониженной пожарной опасности с заполнением промежутков между жилами.
5. Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с низким дымо- и газовыделением.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: линии пожарной сигнализации, системы оповещения и управления эвакуацией (СОУЭ), приводы дымоудаления и автоматического пожаротушения.
• Цепи аварийного электроснабжения медицинских учреждений, операционных блоков и оборудования жизнеобеспечения.
• Групповая стационарная прокладка в кабельных сооружениях, лотках, коробах и кабельных каналах внутри общественных зданий, торговых центров, высотных комплексов и промышленных объектов.
• Электросети объектов с повышенными требованиями к пожарной безопасности, где необходимо сохранение питания при пожаре.
