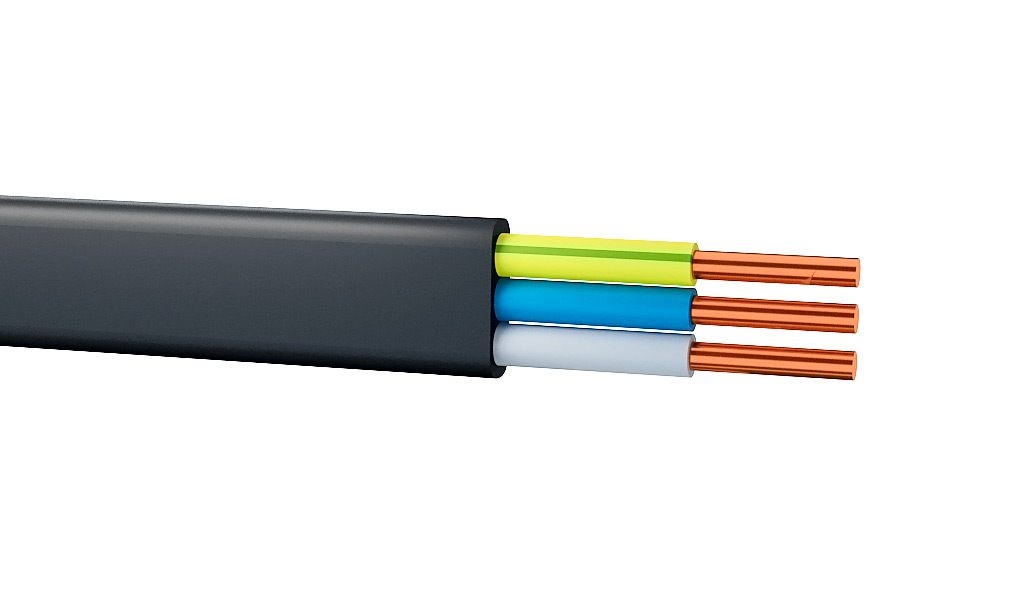

ВВГнг(А)-FRLS 3х10 медный силовой огнестойкий кабель 0.66 кВ с низким дымо- и газовыделением
545.55 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
702
Температура монтажа °C
:
от -15 до 50
Описание
Кабель ВВГнг(А)-FRLS 3х10 силовой огнестойкий предназначен для передачи и распределения электроэнергии на напряжение 0,66 кВ. Применяется в цепях противопожарной защиты и на объектах с высокими требованиями безопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Распродажа
Тип изделия
Единица измерения
м
Вес (не более), кг/км
702
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
17,2
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
180 мин
Категория пожарной опасности
A
Кабель ВВГнг(А)-FRLS 3х10 силовой огнестойкий — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках. Кабель обладает повышенной огнестойкостью, сохраняя работоспособность цепей питания в условиях открытого огня, характеризуется пониженным дымо- и газовыделением при тлении и горении, а также не распространяет горение при групповой прокладке по категории А.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и технические параметры изделия.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструктивных особенностях и свойствах кабеля:
- В — изоляция жил из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — отсутствие защитного бронированного покрова («голый»)
- нг(А) — не распространяет горение при групповой прокладке по категории А
- FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент
- LS — пониженное выделение дыма и газа при горении и тлении (Low Smoke)
- 3 — три токопроводящие жилы
- 10 — номинальное сечение каждой жилы 10 мм²
Конструкция кабеля
- Токопроводящая жила — круглая медная жила сечением 10 мм² 1 или 2 класса по ГОСТ 22483.
- Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой.
- Скрутка и заполнение — изолированные жилы скручены в сердечник с заполнением промежутков полимерной композицией.
- Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 3х10 мм² |
| Материал токопроводящих жил | Медь |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Огнестойкость в условиях воздействия пламени | не менее 180 минут |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочно) | 17,2 мм |
| Расчетная масса | не более 702 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Системы противопожарной защиты: пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ).
- Цепи питания насосов пожаротушения, противодымной вентиляции и аварийного освещения.
- Электрооборудование операционных отделений больниц и систем жизнеобеспечения.
- Объекты с массовым пребыванием людей: торговые центры, вокзалы, аэропорты, метрополитены.
- Групповая прокладка в кабельных сооружениях, шахтах и производственных помещениях.
