ВВГнг(А)-FRLS 4х1,5 силовой огнестойкий кабель с медными жилами
123.38 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
347
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-FRLS 4х1,5 силовой огнестойкий медный предназначен для групповой стационарной прокладки в системах противопожарной защиты и жизнеобеспечения. Сохраняет работоспособность при пожаре не менее 90 минут.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
347
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пониженной пожарной опасности
Материал оболочки
ПВХ пониженной пожарной опасности
Наружный диаметр, мм
12,6
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
не менее 90 мин
Категория пожарной опасности
A
Кабель ВВГнг(А)-FRLS 4х1,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частотой 50 Гц. Изделие оснащено медными токопроводящими жилами с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением. Ключевыми эксплуатационными свойствами кабеля являются огнестойкость с сохранением работоспособности в условиях воздействия открытого пламени не менее 90 минут, нераспространение горения при групповой прокладке по категории А и сниженное выделение токсичных галогенов.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, технические характеристики и рекомендованная область применения.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающую информацию о его конструктивном исполнении и свойствах пожарной безопасности:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от механических повреждений;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкий (Fire Resistance), под изоляцией токопроводящей жилы наложен термический барьер из двух слюдосодержащих лент;
- LS — пониженное дымо- и газовыделение при горении и тлении (Low Smoke);
- 4 — четыре токопроводящие жилы;
- 1,5 — номинальное сечение каждой токопроводящей жилы составляет 1,5 мм².

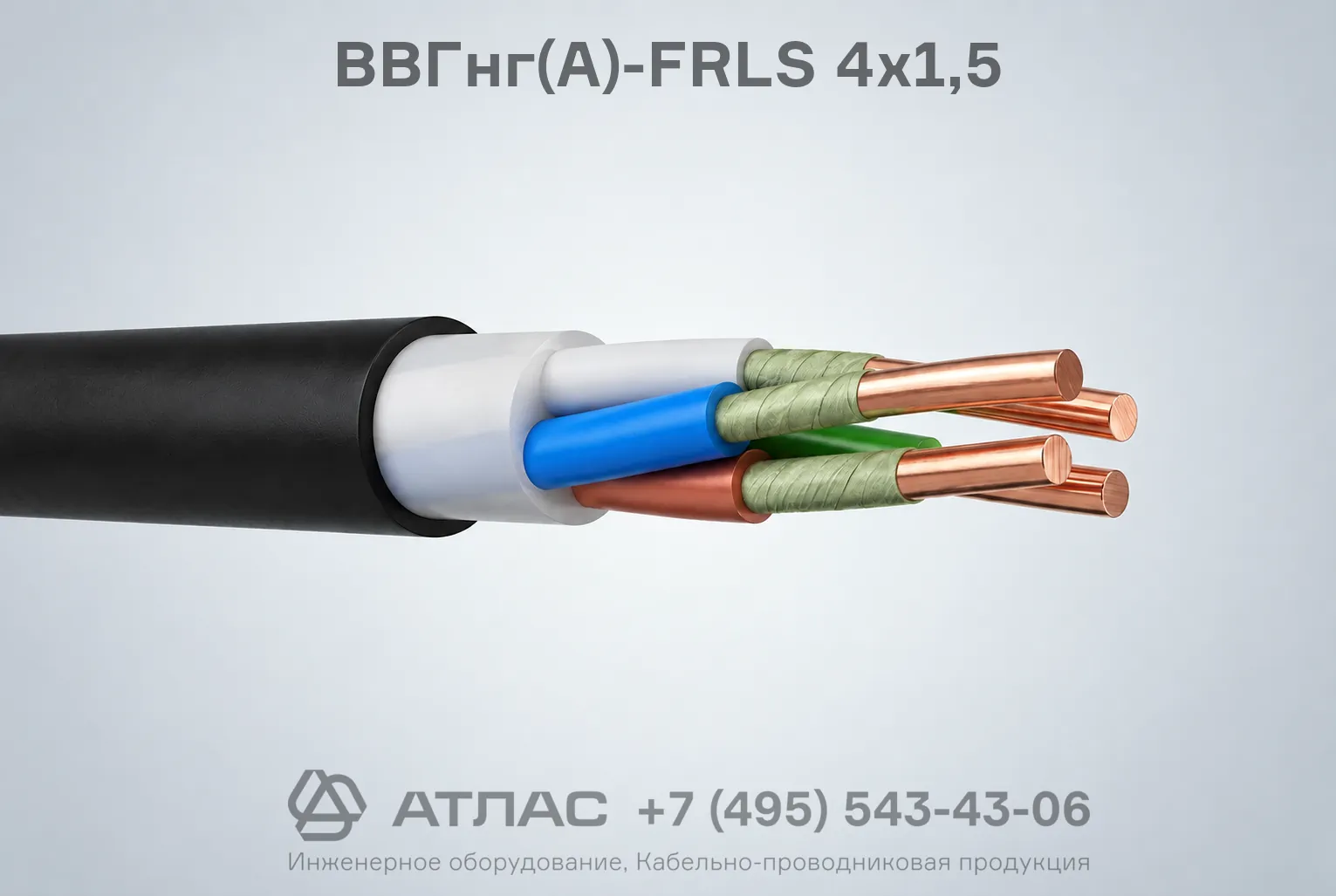

Конструкция кабеля
- Четыре медные токопроводящие жилы круглой формы номинальным сечением 1,5 мм²;
- Термический барьер каждой жилы из двух повивов слюдосодержащих лент;
- Изоляция токопроводящих жил из огнестойкого поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой;
- Внутренняя экструдированная оболочка из ПВХ пластиката с заполнением промежутков между изолированными жилами;
- Наружная оболочка из ПВХ пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 / 1,0 |
| Диапазон температур при эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельно допустимая температура нагрева жил в режиме перегрузки, °C | +90 |
| Предельная температура жил при коротком замыкании (до 4 с), °C | +250 |
| Предельная температура жил по условию невозгорания при КЗ, °C | +400 |
| Огнестойкость в условиях воздействия открытого пламени, мин | не менее 90 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчетный наружный диаметр (справочно), мм | 12,6 |
| Расчетная масса (справочно), кг/км | 347 |
| Срок службы, лет | не менее 30 |
Область применения
- Системы противопожарной защиты, включая пожарную сигнализацию, системы оповещения и управления эвакуацией;
- Цепи питания аварийного освещения, насосов пожаротушения, противодымной вентиляции и систем дымоудаления;
- Электропроводка в операционных отделениях больниц и помещениях реанимации;
- Групповая прокладка кабельных линий в зданиях с массовым пребыванием людей, административных комплексах, метрополитенах и опасных производствах;
- Кабельные сооружения и электроустановки, к которым предъявляются строгие требования сохранения работоспособности цепей при пожаре.
