ВВГнг(А)-FRLS 4х10 кабель силовой огнестойкий четырехжильный с пониженным дымо- и газовыделением
713.66 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
848
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-FRLS 4х10 силовой огнестойкий предназначен для передачи и распределения электроэнергии в стационарных установках. Обеспечивает функционирование систем безопасности и пожаротушения при пожаре.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
848
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
19,5
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
не менее 90 мин
Категория пожарной опасности
A
Кабель ВВГнг(А)-FRLS 4х10 силовой представляет собой огнестойкую кабельно-проводниковую продукцию с медными жилами, предназначенную для передачи и распределения электрической энергии в стационарных установках. Изделие сохраняет работоспособность в условиях открытого пламени не менее 90 минут, не распространяет горение при групповой прокладке по категории А и выделяет минимальное количество дыма и газов при тлении.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные характеристики и область применения данной марки.
Подробная расшифровка маркировки
Обозначение кабеля ВВГнг(А)-FRLS 4х10 содержит полную информацию о конструкции и свойствах изделия:
- В — изоляция проводников изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности.
- В — наружная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности.
- Г — «голый», отсутствие наружного защитного бронированного покрова.
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А.
- FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг каждой токопроводящей жилы.
- LS — с пониженным выделением дыма и коррозионно-активных газов (Low Smoke).
- 4 — количество токопроводящих жил.
- 10 — номинальное сечение токопроводящей жилы, мм².

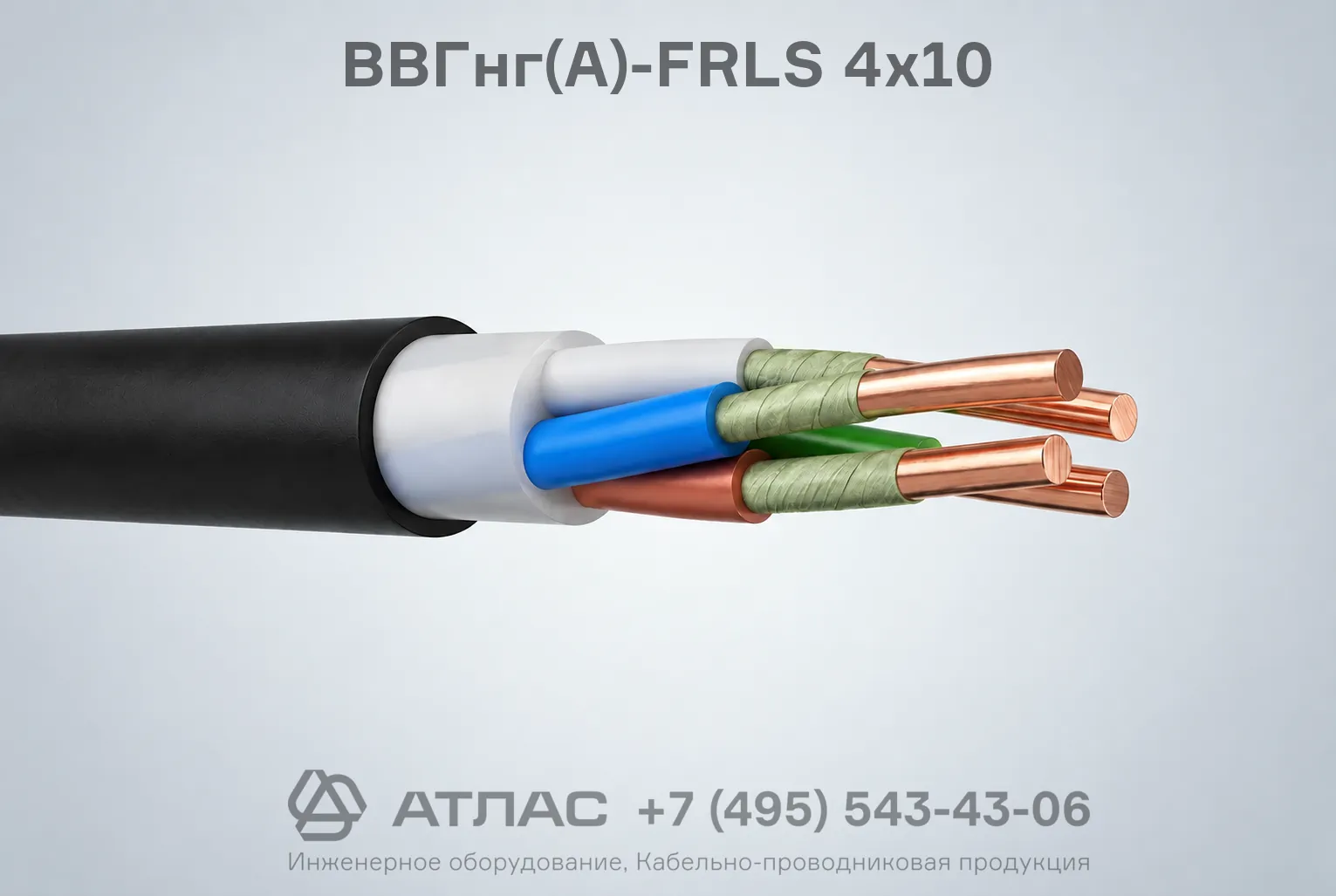

Конструкция кабеля
- Токопроводящие медные жилы сечением 10 мм² (однопроволочные или многопроволочные круглой формы).
- Огнестойкий термический барьер из двух слюдосодержащих лент, наложенных по спирали с перекрытием.
- Изоляция жил из ПВХ пластиката пониженной пожарной опасности с цветовой маркировкой.
- Скрутка изолированных жил в сердечник.
- Внутренняя экструдированная оболочка (заполнение) из невулканизированной полимерной композиции пониженной пожарной опасности.
- Наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с индексом LS.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Огнестойкость (сохранение работоспособности в пламени) | не менее 90 минут |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил в режиме перегрузки | +90 °C |
| Максимальная температура жил при коротком замыкании | +250 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Системы противопожарной защиты, пожарной сигнализации и автоматического пожаротушения.
- Цепи питания систем дымоудаления, вентиляции и подпора воздуха.
- Эвакуационное освещение, указатели путей эвакуации, лифты для транспортировки пожарных подразделений.
- Электрооборудование операционных и отделений реанимации в медицинских учреждениях.
- Объекты с массовым пребыванием людей: торговые комплексы, метрополитены, стадионы, гостиницы и вокзалы.
- Промышленные и энергетические объекты, где требуется непрерывное функционирование систем управления и автоматики при возгорании.
