ВВГнг(А)-FRLS 4х150 кабель силовой медный огнестойкий 1 кВ с пониженным дымо- и газовыделением
Кабель силовой ВВГнг(А)-FRLS 4х150 — это огнестойкий силовой кабель с четырьмя медными токопроводящими жилами сечением 150 мм², изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Ключевыми эксплуатационными преимуществами кабеля являются способность сохранять функционирование цепей в условиях открытого огня не менее 180 минут, нераспространение горения при групповой прокладке по категории А, а также минимальный уровень дымо- и газовыделения при тлении и горении.
Ниже представлена подробная расшифровка маркировки, конструктивные элементы, нормативные технические параметры и типовые сферы применения изделия.
Подробная расшифровка маркировки
Структура условного обозначения кабеля ВВГнг(А)-FRLS 4х150 отражает его конструктивное исполнение и класс пожарной безопасности:
- В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
- В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие специального бронированного защитного покрова поверх оболочки («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг каждой жилы;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 4 — четыре токопроводящие жилы;
- 150 — номинальное сечение токопроводящей жилы, мм².

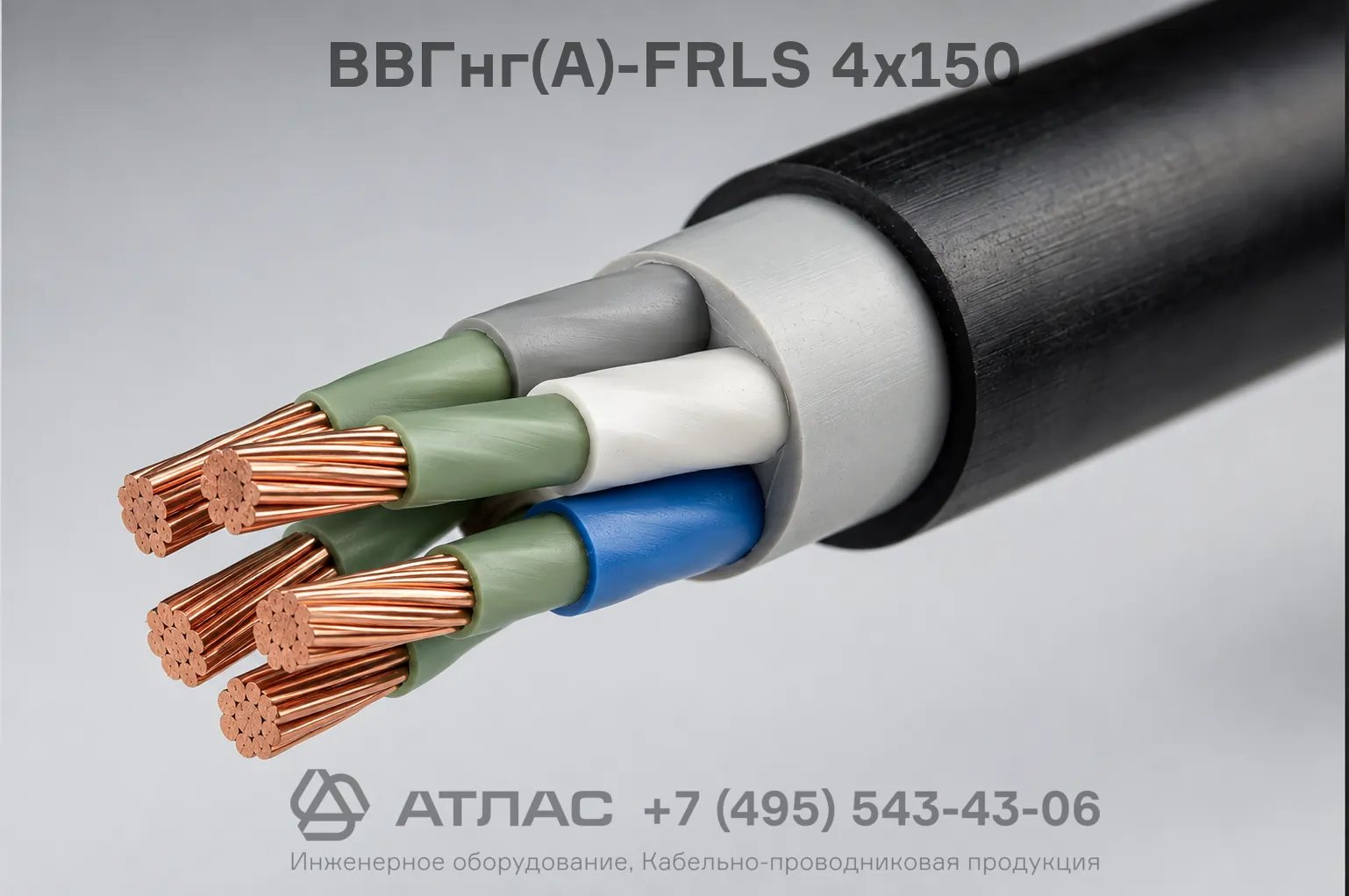

Конструкция кабеля
- Токопроводящие жилы — круглые или секторные медные жилы многопроволочного исполнения (класс 1 или 2).
- Огнестойкий барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с индивидуальной цветовой кодировкой жил.
- Внутреннее заполнение — поливинилхлоридный компаунд пониженной пожарной опасности, заполняющий промежутки между изолированными жилами.
- Наружная оболочка — защитный поливинилхлоридный слой пониженной пожароопасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Число и номинальное сечение жил | 4х150 мм² |
| Материал жил | Медь |
| Материал изоляции жил | ПВХ пластикат пониженной пожарной опасности |
| Материал наружной оболочки | ПВХ пластикат пониженной пожарной опасности |
| Наружный расчетный диаметр | 45,5 мм |
| Расчетная масса (вес) | 7283 кг/км |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | от -15 °C до +50 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Сохранение работоспособности при пожаре | не менее 180 мин |
| Срок службы | не менее 30 лет |
Область применения
- Системы пожарной безопасности, оповещения и управления эвакуацией людей при пожаре.
- Питание электроприемников систем противодымной защиты, подпора воздуха и установок водяного пожаротушения.
- Аварийное электроснабжение операционных блоков медицинских учреждений, больниц и родильных домов.
- Электросети объектов с массовым пребыванием людей: торгово-развлекательных комплексов, станций метрополитена, вокзалов и аэропортов.
- Центры обработки данных, узлы связи и диспетчерские пункты ответственных инфраструктурных объектов.
- Групповая внутренняя прокладка в кабельных каналах, лотках и тоннелях зданий и сооружений.
