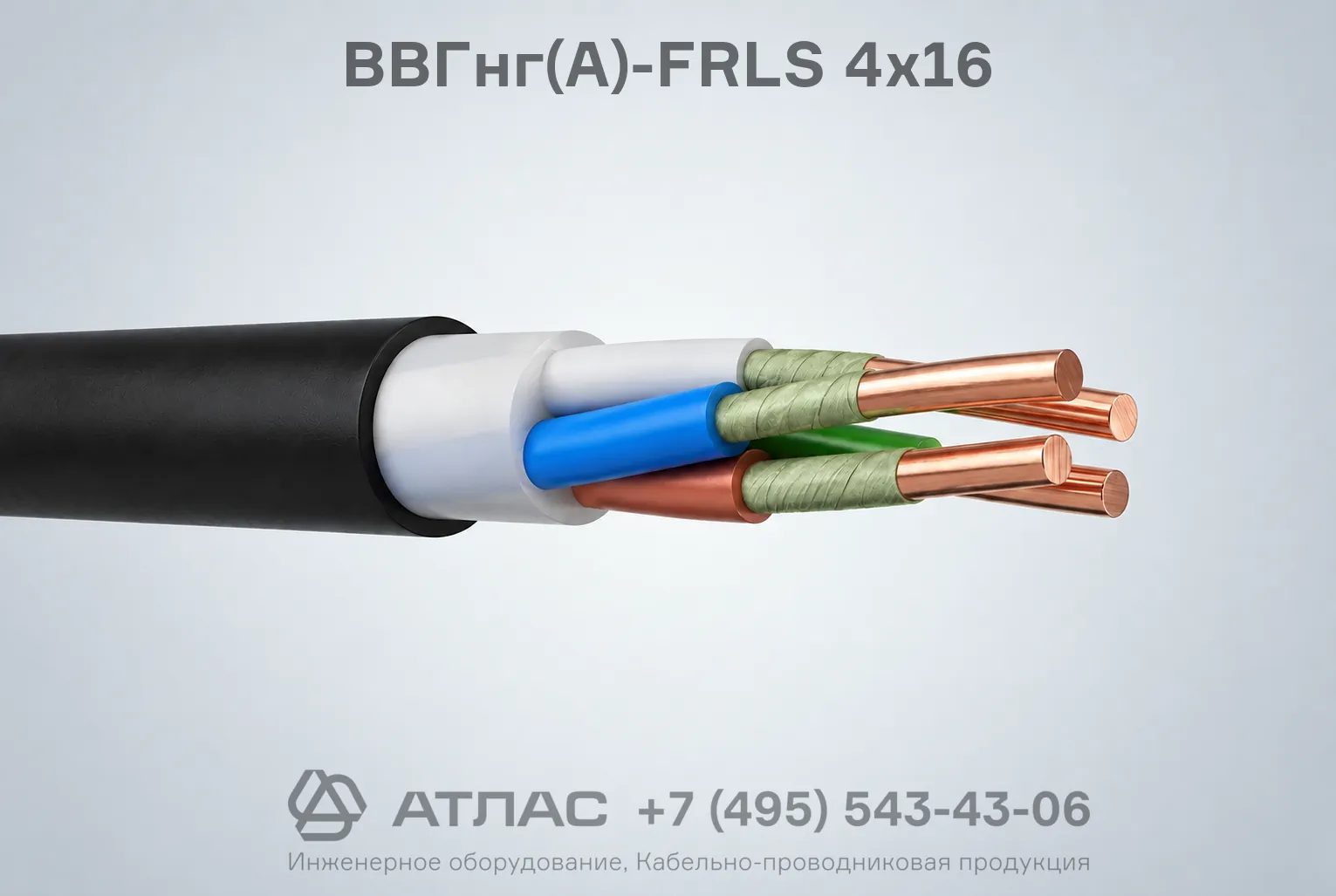

ВВГнг(А)-FRLS 4х16 медный огнестойкий кабель силовой с пониженным дымовыделением, на напряжение 0.66 кВ
1 114.05 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
952
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-FRLS 4х16 силовой огнестойкий с 4 медными жилами сечением 16 мм². Предназначен для систем противопожарной защиты и аварийного питания, сохраняет работоспособность в огне не менее 90 минут.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
952
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
23,4
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
не менее 90 минут
Категория пожарной опасности
А
Кабель ВВГнг(А)-FRLS 4х16 силовой — это огнестойкое кабельное изделие с четырьмя медными жилами сечением 16 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках. Изделие сохраняет работоспособность в условиях открытого огня не менее 90 минут, не распространяет горение при групповой прокладке по категории А и выделяет сниженный объем дыма и токсичных газов при тлении.
Ниже представлена подробная расшифровка маркировки, конструкция изделия, нормативные технические параметры и область применения.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-FRLS 4х16 содержит сведения обо всех конструктивных и эксплуатационных характеристиках изделия:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие бронированного покрова («голый»), поверх оболочки нет дополнительной металлической защиты;
- нг(А) — не распространяет горение при межотраслевых испытаниях на групповую прокладку по категории пожарной безопасности А;
- FR — огнестойкость (Fire Resistance), наличие барьера из слюдосодержащих лент, обеспечивающего сохранение функциональности в пламени;
- LS — пониженное дымо- и газовыделение (Low Smoke) в условиях горения и тления;
- 4 — четыре токопроводящие медные жилы;
- 16 — номинальное поперечное сечение каждой жилы составляет 16 мм².
Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы, соответствующая 1 или 2 классу по ГОСТ 22483.
- Термический барьер — сплошная обмотка каждой жилы двумя слюдосодержащими лентами для защиты от прямого воздействия пламени.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков.
- Внутренняя оболочка — ПВХ пластикат пониженной пожарной опасности, формирующий подложку правильной круглой формы.
- Наружная оболочка — защитный слой из ПВХ пластиката с пониженным выделением дыма и хлористого водорода.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Относительная влажность воздуха при +35 °C | до 98 % |
| Предельно допустимая температура нагрева жил | +70 °C |
| Температура жил в аварийном режиме (перегрузка) | +90 °C |
| Максимальная температура жил при коротком замыкании | +250 °C (до 4 с) |
| Предельная температура жил по условию невозгорания | +400 °C |
| Время сохранения работоспособности в огне (огнестойкость) | не менее 90 минут |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочный) | 23,4 мм |
| Расчетная масса (вес) | не более 952 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Цепи аварийного электроснабжения и питания систем противопожарной защиты;
- Системы пожарной сигнализации, оповещения и управления эвакуацией людей (СОУЭ);
- Автоматические установки пожаротушения, противодымной вентиляции и дымоудаления;
- Питание операционных отделений больниц, реанимационных палат и критически важного медицинского оборудования;
- Объекты с массовым пребыванием людей: торгово-развлекательные центры, вокзалы, аэропорты, высотные жилые и офисные здания.
