ВВГнг(А)-FRLS 4х185 кабель силовой огнестойкий медный на номинальное напряжение 1 кВ четырехжильный

Кабель ВВГнг(А)-FRLS 4х185 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие характеризуется высокой огнестойкостью с сохранением функционирования в условиях открытого пламени не менее 180 минут, пониженным дымо- и газовыделением при горении и тлении, а также нераспространением горения при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, основные технические характеристики и рекомендованные области применения данного кабеля.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-FRLS 4х185 содержит исчерпывающую информацию о структуре, материалах и классе пожарной безопасности изделия:

• В — изоляция жил изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — внешняя оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова, кабель не предназначен для участков с растягивающими нагрузками;
• нг(А) — не распространяет горение при межфазной и групповой прокладке по категории пожарной опасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее сохранение работоспособности линии при пожаре за счет слюдосодержащего термобарьера;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 4 — количество токопроводящих жил;
• х — знак умножения, отделяющий число жил от их сечения;
• 185 — номинальное поперечное сечение каждой медной жилы в квадратных миллиметрах.

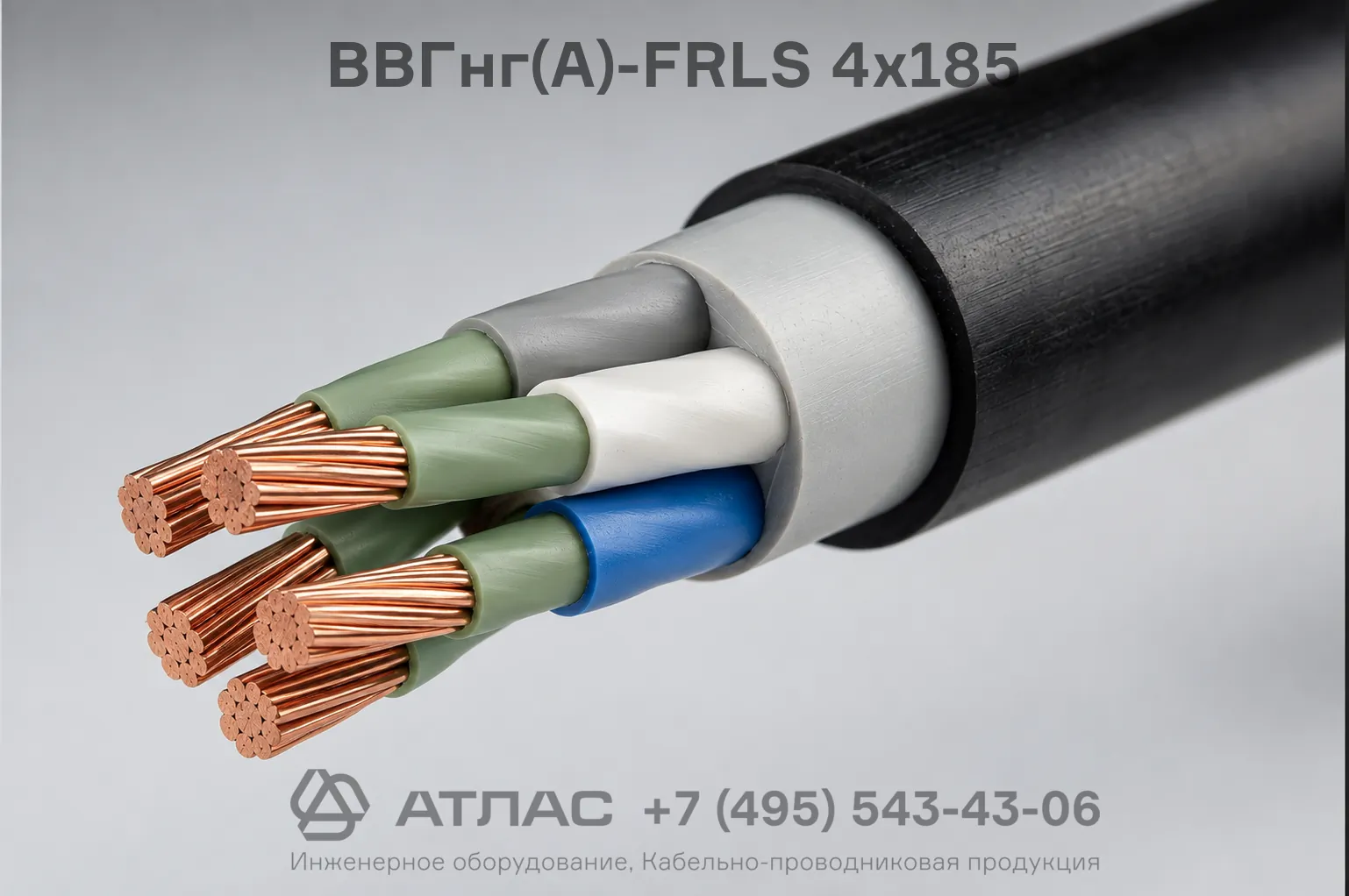

Конструкция кабеля

1. Токопроводящая жила — четыре круглые или секторные медные многопроволочные жилы номинальным сечением 185 мм², соответствующие требованиям 1 или 2 класса по ГОСТ 22483.
2. Термический барьер — обмотка каждой медной жилы двумя слюдосодержащими лентами с перекрытием для защиты от прямого воздействия пламени.
3. Изоляция — слой из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы.
4. Внутреннее заполнение — поливинилхлоридный пластикат пониженной пожарной опасности, заполняющий промежутки между скрученными изолированными жилами для придания круглой формы.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката с пониженным дымо- и газовыделением, защищающий кабель от внешних климатических воздействий.

Основные технические характеристики

Область применения

• Цепи питания систем противопожарной защиты: пожарной сигнализации, противодымной вентиляции, систем оповещения и управления эвакуацией;
• Электропитание аварийного освещения, пожарных насосов, систем пожаротушения и лифтов для транспортировки пожарных подразделений;
• Электроснабжение операционных блоков, оборудования реанимации и жизнеобеспечения в учреждениях здравоохранения;
• Прокладка силовых кабельных линий в зданиях с высокой концентрацией людей: торговых комплексах, вокзалах, аэропортах и высотных сооружениях;
• Кабельные сооружения, шахты и производственные помещения при отсутствии риска прямого механического повреждения оболочки.
