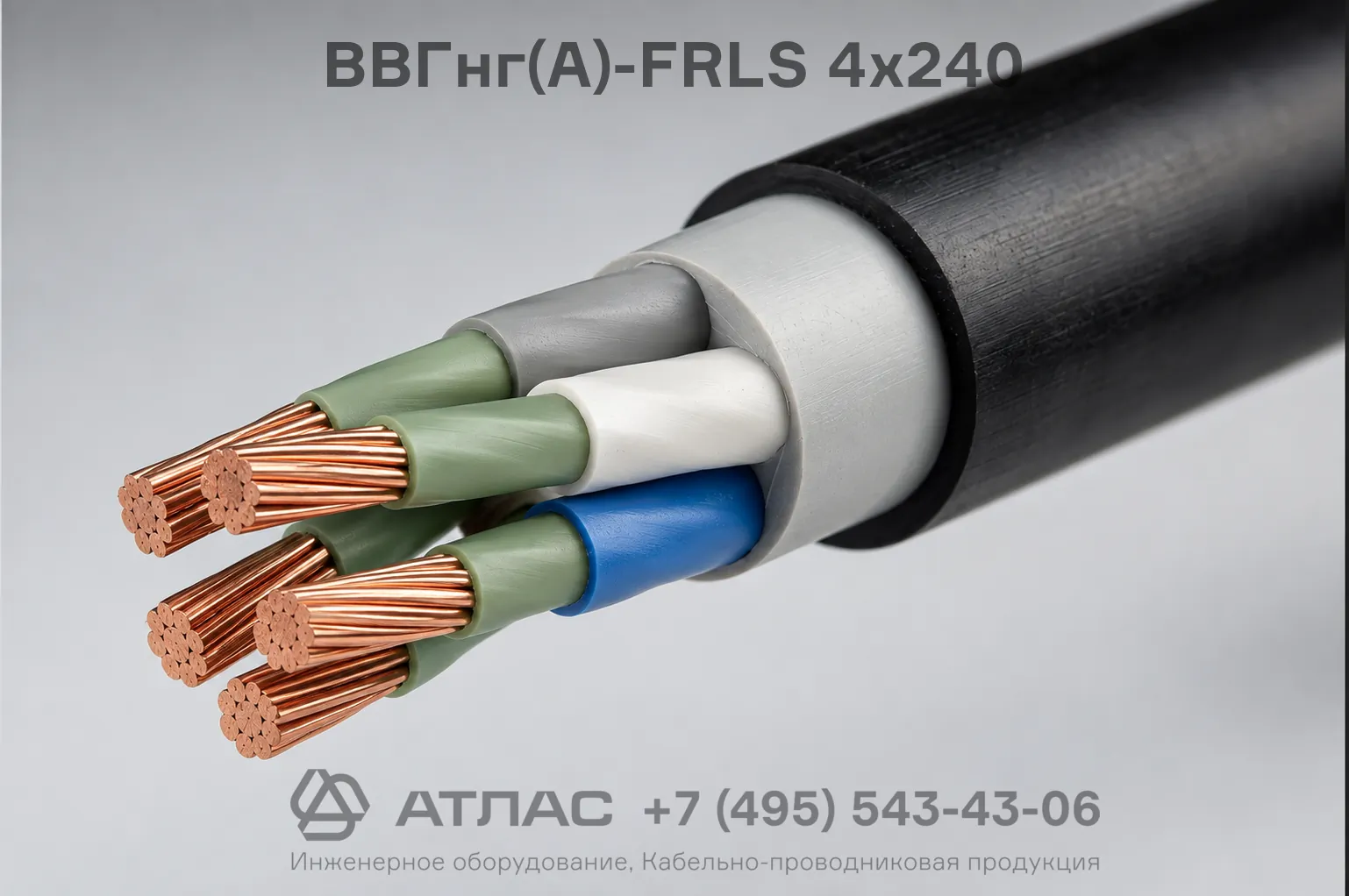

ВВГнг(А)-FRLS 4х240 кабель силовой огнестойкий медный 1 кВ с пониженным дымогазовыделением
16 093.96 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
11598
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-FRLS 4х240 силовой огнестойкий предназначен для передачи электроэнергии в стационарных установках и цепях систем пожарной безопасности. Сохраняет работоспособность в условиях пожара не менее 180 минут.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
11598
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат пониженной пожароопасности
Материал оболочки
ПВХ пластикат пониженной пожароопасности
Наружный диаметр, мм
55,7
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
180 минут
Категория пожарной опасности
A
Кабель ВВГнг(А)-FRLS 4х240 силовой — это огнестойкий силовой кабель с четырьмя медными токопроводящими жилами сечением 240 мм², предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие сохраняет работоспособность в условиях воздействия открытого пламени в течение не менее 180 минут, не распространяет горение при групповой прокладке по категории А и характеризуется существенно сниженным уровнем дымо- и газовыделения при горении и тлении.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и ключевые технические параметры изделия.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-FRLS 4х240 содержит информацию о конструкции и пожарно-технических характеристиках изделия:
- В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
- Г — отсутствие бронированного покрова («голый»), кабель не защищен от механических ударных нагрузок;
- нг(А) — не распространяет горение при межфазной групповой прокладке по категории А;
- FR — огнестойкость (Fire Resistance), наличие огнестойкого термического барьера из двух слюдосодержащих лент вокруг каждой жилы;
- LS — пониженное выделение дыма и коррозионно-активных газов (Low Smoke) при горении и тлении;
- 4 — количество токопроводящих жил;
- 240 — номинальное поперечное сечение каждой медной жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — медные многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу по ГОСТ 22483-2012;
- Термический барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием не менее 40%;
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой;
- Скрутка — изолированные жилы скручены в сердечник;
- Внутренняя оболочка (заполнение) — из безгалогенной меловой композиции или ПВХ пластиката пониженной пожароопасности для придания кабелю круглой формы;
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 1 |
| Частота переменного тока, Гц | 50 |
| Температура окружающей среды при эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Максимальная рабочая температура жилы при длительной нагрузке, °C | +70 |
| Предельная температура жил в режиме перегрузки, °C | +90 |
| Предельная температура жил при коротком замыкании, °C | +160 |
| Предельная температура медных жил по условию невозгорания при КЗ, °C | +400 |
| Сохранение работоспособности в условиях воздействия пламени, мин | не менее 180 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 10 |
| Расчетный наружный диаметр, мм | 55,7 |
| Расчетная масса (вес), кг/км | 11598 |
| Срок службы, лет | не менее 30 |
Область применения
- Питание электроприемников систем противопожарной защиты (СПЗ), включая установки пожаротушения, системы дымоудаления и подпора воздуха;
- Цепи аварийного и эвакуационного освещения на путях эвакуации людей;
- Системы пожарной и охранно-пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре;
- Электропитание аварийных вентиляторов, насосов пожаротушения и медицинского оборудования жизнеобеспечения;
- Прокладка в кабельных сооружениях, производственных помещениях, зданиях больниц, торговых комплексов, аэропортов и высотных жилых домов.
