ВВГнг(А)-FRLS 4х25 силовой медный огнестойкий кабель на напряжение 0.66 кВ с пониженным дымовыделением

Кабель ВВГнг(А)-FRLS 4х25 силовой — это огнестойкий силовой кабель с четырьмя медными жилами сечением 25 мм², предназначенный для стационарной прокладки в сетях с номинальным напряжением 0,66 кВ. Кабель сохраняет работоспособность в условиях открытого пламени в течение не менее 180 минут, не распространяет горение при групповой прокладке по категории А и характеризуется пониженным выделением дыма и токсичных газов при тлении.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, основные технические характеристики и области его практического применения.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-FRLS 4х25 содержит исчерпывающую информацию о материалах, конструктивном исполнении и пожарной безопасности изделия:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от прямого механического раздавливания;
• нг(А) — не распространяет горение при групповой прокладке в пучках по категории пожарной опасности А;
• FR — огнестойкость (Fire Resistance), наличие термического барьера из слюдосодержащих лент, обеспечивающего функционирование кабеля при воздействии огня;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении изоляционных материалов;
• 4 — четыре токопроводящие жилы;
• 25 — номинальное сечение каждой токопроводящей жилы составляет 25 мм².

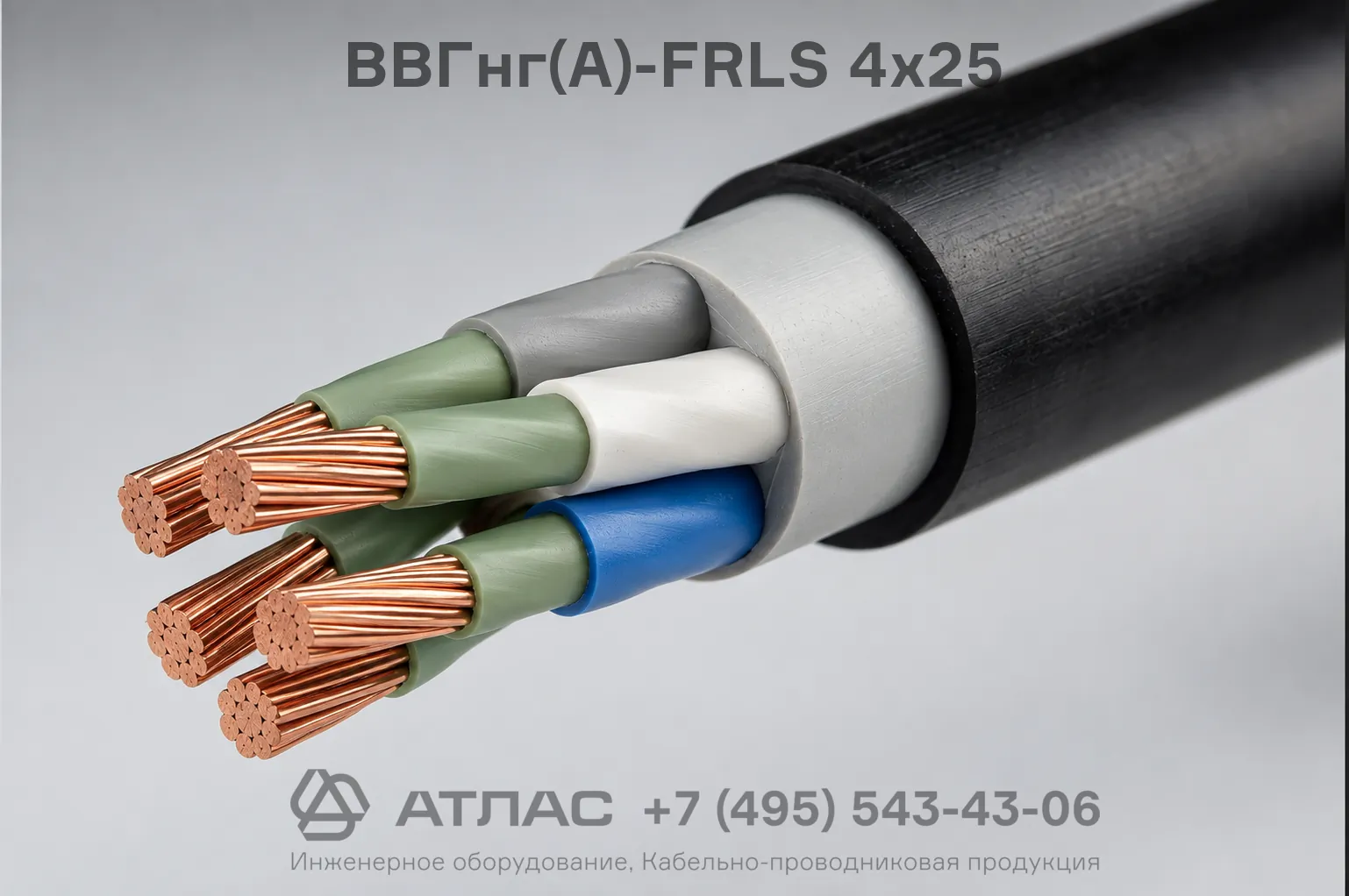

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные или многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483.
2. Термический огнестойкий барьер — повив из двух слюдосодержащих лент, наложенных на каждую токопроводящую жилу с перекрытием не менее 40%.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с индивидуальной цветовой маркировкой жил.
4. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
5. Внутренняя оболочка и заполнение — экструдированный слой из безгалогенной полимерной композиции или невулканизированной резиновой смеси с низким дымовыделением.
6. Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности с индексом нг-LS.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная и охранно-пожарная сигнализация, системы оповещения и управления эвакуацией людей при пожаре (СОУЭ).
• Цепи аварийного электроснабжения, противодымной вентиляции, эвакуационных лифтов и аварийного освещения в зданиях с массовым пребыванием людей.
• Медицинские учреждения, операционные залы, реанимационные отделения и объекты с высокими требованиями к бесперебойному питанию жизнеобеспечивающего оборудования.
• Групповая стационарная прокладка в кабельных сооружениях, коллекторах, производственных и общественных помещениях при отсутствии риска механических повреждений.
