ВВГнг(А)-FRLS 4х50 кабель силовой медный огнестойкий с пониженным дымогазовыделением на напряжение 0,66 кВ

Кабель ВВГнг(А)-FRLS 4х50 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель отличается высокой огнестойкостью с сохранением работоспособности цепей в условиях открытого огня не менее 180 минут, пониженным дымо- и газовыделением при горении, а также нераспространением горения при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки, послойная структура конструкции и нормативные технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 4х50 содержит исчерпывающие данные о конструкции и пожарной безопасности изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова (голый);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент;
• LS — с пониженным выделением дыма и газа при горении и тлении (Low Smoke);
• 4 — четыре токопроводящие жилы;
• 50 — номинальное сечение каждой токопроводящей жилы составляет 50 мм².

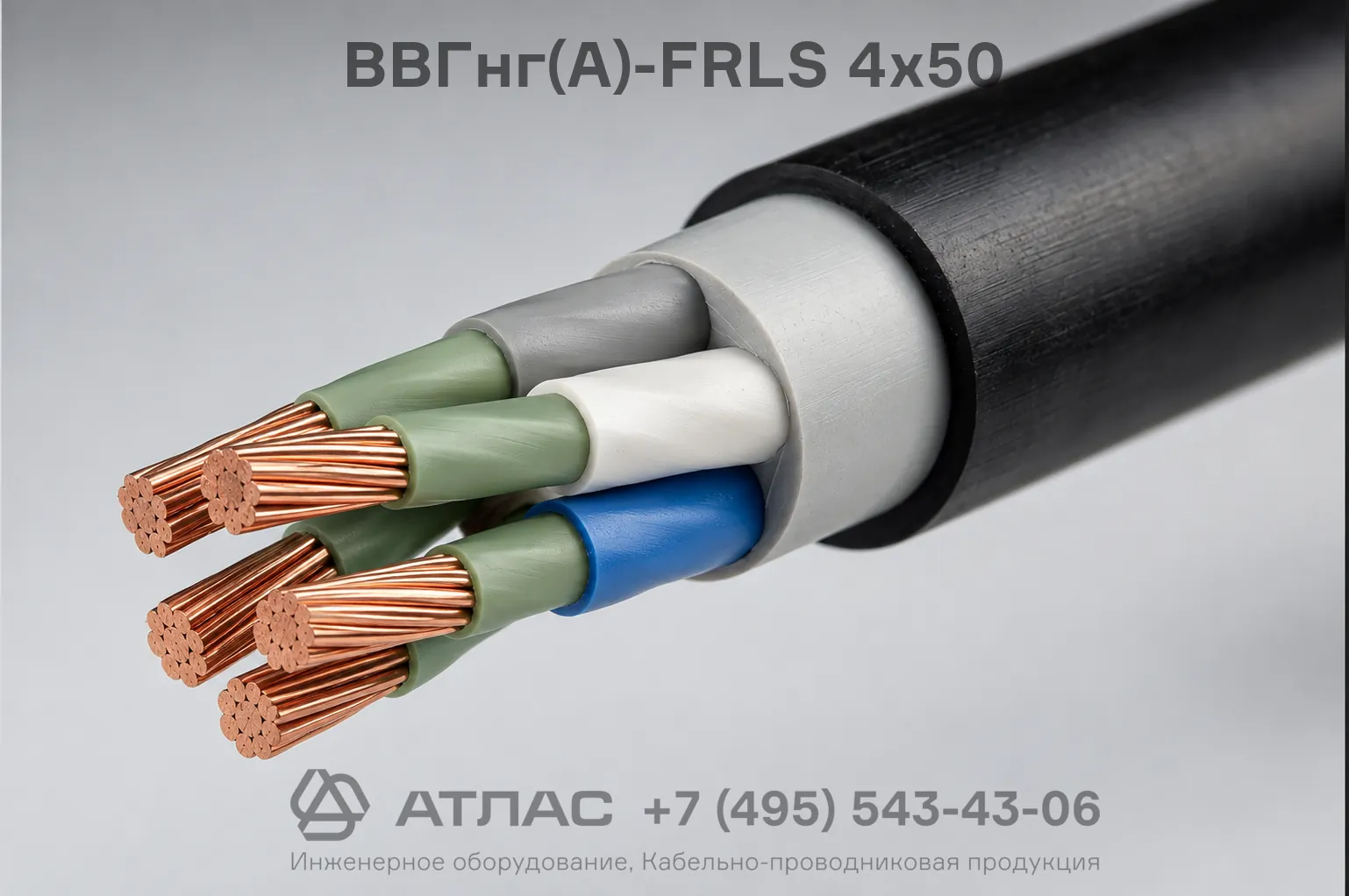

Конструкция кабеля

1. Четыре токопроводящие медные жилы сечением 50 мм² (многопроволочные, круглой или секторной формы).
2. Огнестойкий термический барьер, выполненный из двух слюдосодержащих лент, наложенных на каждую жилу с перекрытием.
3. Изоляция токопроводящих жил из поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой.
4. Скрутка изолированных жил в сердечник.
5. Внутренняя экструдированная оболочка (заполнение междужильного пространства) из полимерной композиции пониженной пожарной опасности.
6. Наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожароопасности.

Основные технические характеристики

Область применения

• Системы противопожарной защиты, включая пожарную сигнализацию, насосы пожаротушения, системы дымоудаления и эвакуационные лифты.
• Цепи аварийного электроснабжения, операционные блоки больниц и объекты с непрерывным технологическим циклом.
• Электропроводка в зданиях с массовым пребыванием людей: торгово-развлекательных центрах, высотных комплексах, учебных заведениях и вокзалах.
• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
