ВВГнг(А)-FRLS 4х70 медный 4-жильный огнестойкий на номинальное напряжение 1 кВ кабель силовой

Кабель ВВГнг(А)-FRLS 4х70 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ. Изделие отличается высокой степенью пожарной безопасности: благодаря слюдосодержащему термическому барьеру кабель сохраняет работоспособность в условиях открытого огня не менее 180 минут, характеризуется пониженным дымо- и газовыделением при тлении и горении, а также не распространяет горение при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и нормативные области применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 4х70 содержит информацию о конструкции, изоляционных материалах и противопожарных свойствах:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), наличие термического барьера из двух слюдосодержащих лент вокруг каждой жилы;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 4 — четыре токопроводящие жилы;
• 70 — номинальное сечение каждой токопроводящей жилы составляет 70 мм².

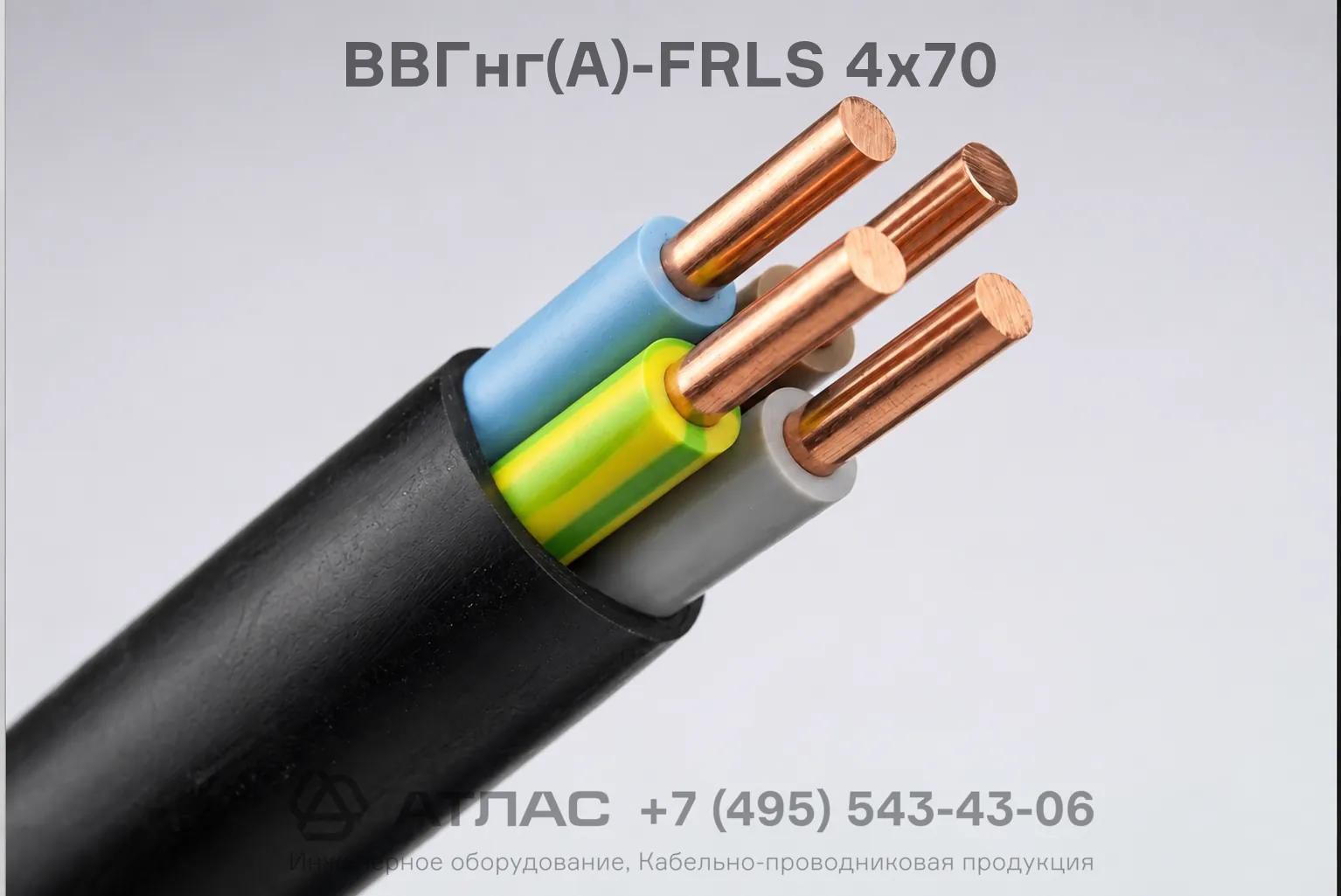

Конструкция кабеля

1. Токопроводящие жилы — медные, сечением 70 мм², круглой или секторной формы, многопроволочной структуры.
2. Термический барьер — обмотка каждой токопроводящей жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой.
4. Сердечник — скрутка изолированных жил в повив.
5. Внутренняя оболочка (заполнение) — поливинилхлоридный пластикат пониженной пожарной опасности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
6. Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением.

Основные технические характеристики

Область применения

• Цепи питания систем противопожарной защиты, включая пожарные насосы, системы пожаротушения, дымоудаления и подпора воздуха.
• Системы охранно-пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре (СОУЭ).
• Аварийное освещение и электроснабжение операционных отделений больниц, реанимаций и объектов жизнеобеспечения.
• Прокладка в кабельных сооружениях, производственных и общественных помещениях с высокой плотностью людей и оборудования.
