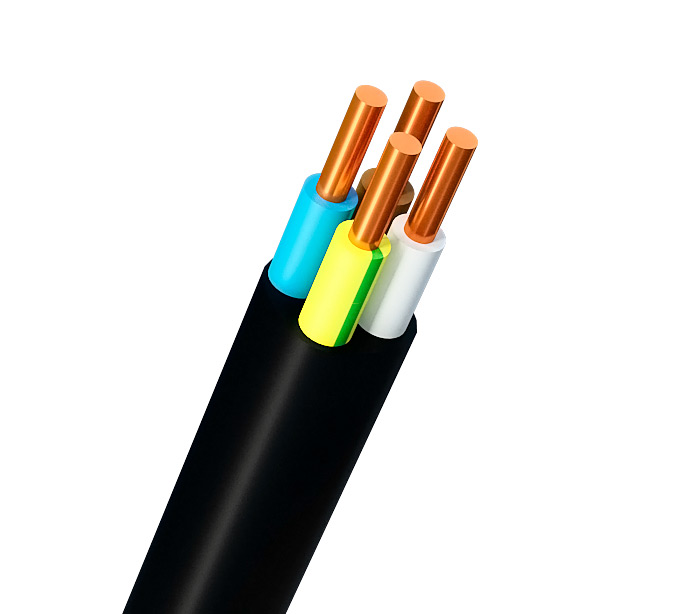

ВВГнг(А)-FRLS 4х95 кабель силовой огнестойкий 1 кВ с медными жилами и пониженным дымовыделением
Кабель ВВГнг(А)-FRLS 4х95 силовой огнестойкий предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено медными токопроводящими жилами и относится к классу огнестойких силовых кабелей с низким дымо- и газовыделением. Ключевыми эксплуатационными свойствами изделия являются сохранение работоспособности в условиях воздействия открытого пламени не менее 180 минут, пониженное выделение дыма и коррозионно-активных газов при горении, нераспространение горения при групповой прокладке по категории А и устойчивость к климатическим воздействиям в диапазоне температур от -50 °C до +50 °C.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и область применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-FRLS 4х95 содержит полную информацию о структуре и свойствах изделия:
- В — изоляция жил изготовлена из поливинилхлоридного пластиката (ПВХ) пониженной пожарной опасности.
- В — наружная оболочка выполнена из поливинилхлоридного пластиката (ПВХ) пониженной пожарной опасности.
- Г — отсутствие защитного бронированного покрова («голый»).
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А.
- FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент.
- LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении.
- 4 — четыре токопроводящие жилы.
- 95 — номинальное сечение каждой жилы составляет 95 мм².
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, секторной или круглой формы, сечением 95 мм².
- Огнестойкий барьер — обмотка токопроводящих жил двумя слюдосодержащими лентами.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с индивидуальной цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутренняя оболочка — экструдированный слой из поливинилхлоридного пластиката пониженной пожароопасности с заполнением промежутков между жилами.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Время сохранения работоспособности при пожаре | не менее 180 минут |
| Наружный диаметр (справочно) | 38,1 мм |
| Расчетная масса (справочно) | 4909 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Системы противопожарной защиты: автоматическое пожаротушение, пожарная сигнализация, противодымная вентиляция и оповещение людей.
- Цепи аварийного электроснабжения операционных блоков медицинских учреждений и реанимационных отделений.
- Электроустановки объектов с повышенными требованиями к пожарной безопасности: торговые комплексы, метрополитены, высотные здания.
- Групповая стационарная прокладка в кабельных сооружениях, коллекторах и производственных помещениях.
