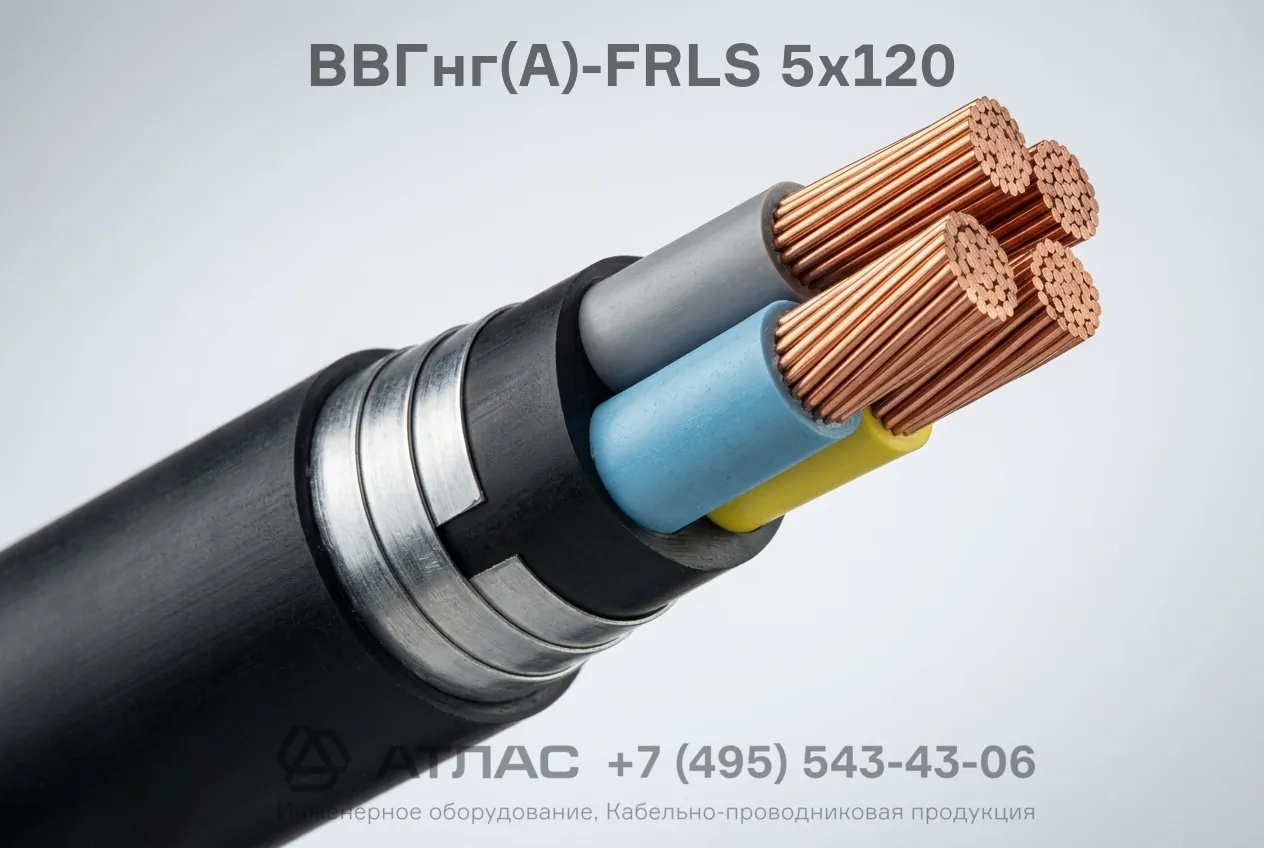

ВВГнг(А)-FRLS 5х120 силовой медный огнестойкий кабель с пониженным дымо- и газовыделением

Кабель ВВГнг(А)-FRLS 5х120 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено пятью медными токопроводящими жилами крупного сечения 120 мм² и относится к классу огнестойкой кабельной продукции. Главными эксплуатационными свойствами данной марки являются огнестойкость с сохранением работоспособности цепей в условиях открытого пламени не менее 180 минут, нераспространение горения при групповой прокладке по высшей категории А, а также существенно сниженное выделение токсичного дыма и коррозионно-активных газов при тлении.

Ниже представлена подробная расшифровка маркировочного обозначения, послойная схема конструкции, ключевые технические параметры и нормативная область применения кабеля.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-FRLS 5х120 содержит полную информацию о конструктивном исполнении и характеристиках пожарной безопасности изделия:

• В — первичная изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката со сниженным дымо- и газовыделением.
• Г — отсутствие бронированного покрова («голый»), кабель предназначен для монтажа в условиях, исключающих механические повреждения.
• нг(А) — не распространяет горение при групповой прокладке кабельных линий по категории пожарной опасности А.
• FR — огнестойкость (Fire Resistance), наличие огнеупорного термического барьера из слюдосодержащих лент, обеспечивающего функционирование кабельной линии при пожаре не менее 180 минут.
• LS — пониженное выделение дыма и газов (Low Smoke) в процессе горения и тления материалов.
• 5 — количество токопроводящих жил в кабеле.
• 120 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — пять медных многопроволочных жил сечением 120 мм², изготовленных в соответствии с требованиями ГОСТ 22483, секторной или круглой формы.
2. Термический барьер — спиральная обмотка каждой токопроводящей жилы двумя слюдосодержащими лентами с перекрытием, защищающая проводник от прямого воздействия пламени.
3. Изоляция жил — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой для однозначной идентификации проводников.
4. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
5. Внутренняя оболочка и заполнение — слой из поливинилхлоридного пластиката пониженной пожароопасности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
6. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной горючести с нормированным уровнем дымовыделения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: электропитание насосов пожаротушения, установок автоматического пожаротушения и дымоудаления.
• Цепи пожарной сигнализации, оповещения и управления эвакуацией людей (СОУЭ) при возникновении чрезвычайных ситуаций.
• Питание аварийного освещения на путях эвакуации, вентиляционных установок подпора воздуха и лифтов для пожарных подразделений.
• Электроустановки медицинских учреждений, операционных блоков, реанимационных отделений и объектов жизнеобеспечения.
• Кабельные трассы в административных, торговых, высотных жилых зданиях и комплексах с массовым пребыванием людей.
• Промышленные объекты и энергетические узлы, где недопустимо прекращение электроснабжения оборудования при пожаре.
