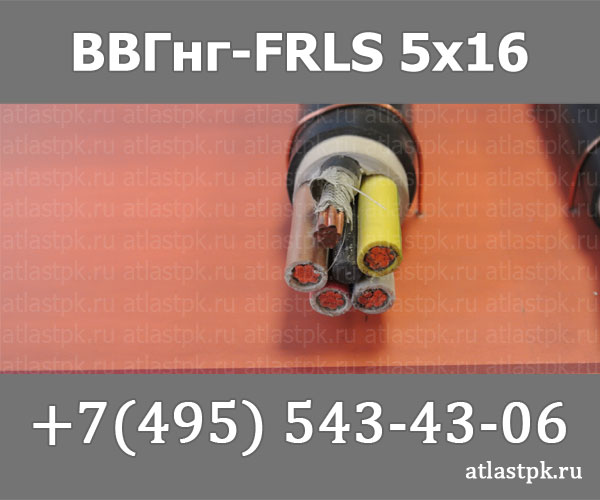

ВВГнг(А)-FRLS 5х16 кабель силовой медный огнестойкий 0.66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-FRLS 5х16 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках при повышенных требованиях к пожарной безопасности. Конструкция изделия обеспечивает сохранение работоспособности электрических цепей в условиях открытого пламени не менее 90 минут, а также характеризуется пониженным выделением дыма, коррозионно-активных газов и нераспространением горения при групповой прокладке по категории А.

Ниже представлена подробная техническая информация, расшифровка маркировки, конструктивные особенности, эксплуатационные параметры и нормативные области применения данного силового кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 5х16 содержит сведения обо всех ключевых конструктивных и эксплуатационных свойствах изделия:

• В — первичная изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из ПВХ пластиката пониженной пожарной опасности;
• Г — «голый», отсутствие специализированных защитных бронированных покровов поверх наружной оболочки;
• нг(А) — не распространяет горение при групповой прокладке по предельной категории пожарной безопасности А;
• FR — Fire Resistance, наличие термического огнестойкого барьера из двух слюдосодержащих лент, сохраняющего функционирование кабеля в условиях пожара;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении материалов конструкции;
• 5 — количество токопроводящих жил в кабеле;
• 16 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, номинальным сечением 16 мм².
2. Огнестойкий термический барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием не менее 40%.
3. Изоляция жил — поливинилхлоридный пластикат с пониженным уровнем пожарной опасности, имеющий индивидуальную цветовую маркировку.
4. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
5. Внутренняя оболочка и заполнение — ПВХ композиция пониженной горючести, заполняющая промежутки между скрученными жилами для придания кабелю круглой формы.
6. Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности со свойством самозатухания.

Основные технические характеристики

Область применения

• Питание систем противопожарной защиты: насосов пожаротушения, установок дымоудаления, подпора воздуха и систем оповещения;
• Электроснабжение оборудования операционных блоков, реанимационных отделений и палат интенсивной терапии медицинских учреждений;
• Организация аварийного и эвакуационного освещения на путях выхода людей в высотных зданиях и торговых центрах;
• Прокладка в кабельных сооружениях, коллекторах, шахтах и производственных помещениях с повышенными требованиями к взрыво- и пожаробезопасности;
• Питание систем автоматики, телемеханики, диспетчеризации и жизнеобеспечения на объектах с массовым пребыванием людей.
