ВВГнг(А)-FRLS 5х185 кабель силовой медный огнестойкий 1 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-FRLS 5х185 силовой — это огнестойкий силовой кабель с пятью медными токопроводящими жилами сечением 185 мм², предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ. Изделие характеризуется высокой степенью огнестойкости с сохранением работоспособности в условиях воздействия открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке по категории А и выделяет сниженное количество дыма и коррозионно-активных газов при горении и тлении.

Ниже приведена подробная расшифровка маркировки, конструкция и параметры кабельного изделия.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение марки содержит сведения о конструкции, материалах и пожарной безопасности изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности.
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности.
• Г — отсутствие защитного бронированного покрова («голый»), конструкция не имеет брони из стальных лент или проволок.
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А.
• FR — огнестойкое исполнение (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг каждой жилы.
• LS — пониженное дымо- и газовыделение (Low Smoke) при тлении и горении.
• 5 — количество токопроводящих жил.
• 185 — номинальное сечение каждой медной жилы в квадратных миллиметрах (мм²).

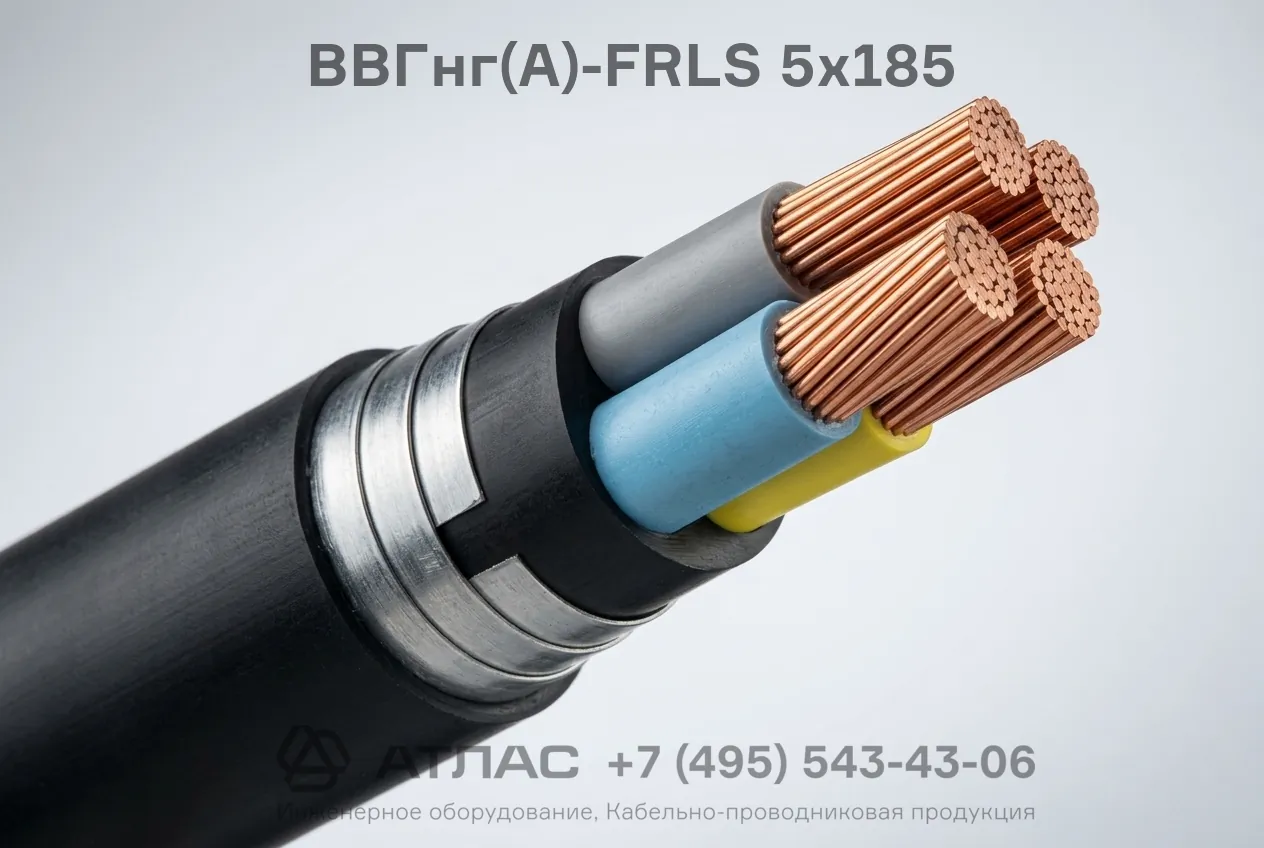

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, номинальным сечением 185 мм².
2. Термический барьер — обмотка медных жил двумя слюдосодержащими лентами, предохраняющая жилу от короткого замыкания при пожаре.
3. Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой жил.
4. Скрутка — изолированные жилы скручены в сердечник.
5. Внутренняя оболочка — поливинилхлоридный пластикат пониженной пожарной опасности, наложенный с заполнением промежутков между жилами.
6. Наружная оболочка — защитный слой из поливинилхлоридного пластиката пониженной пожарной опасности (LS).

Основные технические характеристики

Область применения

• Цепи питания систем пожарной безопасности: противопожарной вентиляции, насосов пожаротушения, систем оповещения и эвакуации (СОУЭ).
• Электроснабжение оборудования операционных блоков, отделений реанимации и систем жизнеобеспечения медицинских учреждений.
• Групповая прокладка кабельных линий в зданиях с постоянным массовым пребыванием людей: торговых комплексах, школах, аэропортах и высотных сооружениях.
• Прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на эстакадах без опасности механических повреждений.
• Не предназначен для прокладки непосредственно в траншеях (в земле) без дополнительной механической защиты в виде труб или каналов.
